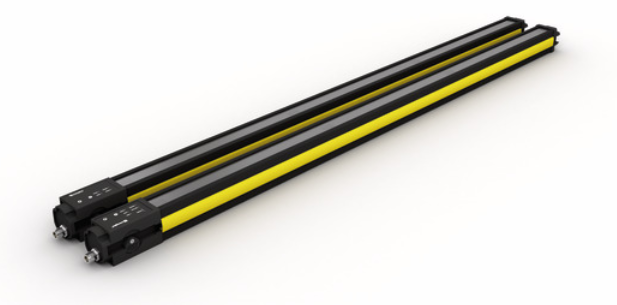

WENGLOR威格勒安全光栅SEFB424测量方式

WENGLOR威格勒安全光栅SEFB424测量方式

特点概览

使用 wTeach2 软件，设置和诊断简便

具有测量功能，用途广泛

通过可见红光快速对齐

由于设有 T 型槽和固定角板，多光束安全光栅可以安装在任意位置。 可视红光和信号强度指示器方便了发射器和接收器的对准。 保护模式、重启锁定和接触器监控是标配的基本功能。 使用 IO-Link 和 wenglor wTeach2 软件可以很方便地设置保护装置。 可选的 LED 信号条显示切换状态或故障报告。

技术数据

光学数据

作用范围 0.5 ... 50 m

射束间距 300 mm

射束数量 4

光线类型 红光

波长 630 nm

*允许的外来光线 10,000 Lux

张角 ± 2.5 °

电气数据

传感器型号 套

供电电压 19.2 ... 28.8 V DC

电流消耗(Ub = 24 V) ≤ 350 mA

响应时间 15 ms

温度范围 -30 ... 55 °C

储藏温度 -30 ... 70 °C

安全输出端数量（OSSDs） 2

安全输出端压降 ≤ 2.3 V

PNP安全输出端开关电流 ≤ 300 mA

信号输出端数量 1

信号输出端压降 ≤ 2.5 V

信号输出端开关电流 ≤ 100 mA

抗短路和防过载 是

接口 IO-Link V1.1

防护等级 III

机械数据

外壳材料 铝

玻璃材质 聚碳酸酯

防护等级 IP65/IP67

连接方式 M12 × 1；8针

补充的产品

带有防护罩的防护柱 Z2SS001

带有转向镜的防护柱SZ000EU125NN01

转向镜Z2UG001

IO-Link 主站

静默传感器用接线盒

安全继电器SG4-00VA000R2，SR4B3B01S，SR4D3B01S

软件

LED 信号条套件 Z99G013

静默传感器套装

安全技术数据

电敏保护设备类型(EN 61496) 4

性能等级(EN ISO 13849-1) Cat. 4 PL e

PFHD ≤ 1.8 × 10-8

使用寿命 TM (EN ISO 13849-1) 20 a

安全完整性等级(IEC 61508) SIL3

安全完整性等级(IEC 62061) SILCL3

常规数据

供货范围 紧固件 ZEFX001

供货范围（发送器，接收器） SEFB514; SEFB624

功能数据

肢体保护 是

功能范围 基本功能

 由于设有T型槽和固定角板，多光束安全光栅可以安装在任意位置。可视红光和信号强度指示器方便了发射器和接收器的对准。保护模式、重启锁定和接触器监控是标配的基本功能。
使用IO-Link 和wenglor wTeach2软件可以很方便地设置保护装置。可选的LED信号条显示切换状态或故障报告。
使用wTeach2软件，设置和诊断简便
具有测量功能，用途广泛
通过可见红光快速对齐
