产品简介：

德国费斯托festo标准气缸DNCI-32-80-P-A

技术参数

行程

10 mm ... 2000 mm

行程伺服气动定位

100 mm ... 500 mm

智能软停止行程

100 mm ... 500 mm

端位的行程缩减

>= 10 mm

小定位行程

大行程的 3％

大 20 mm

活塞直径

32 mm

基于标准

ISO 15552（之前为 VDMA 24562、ISO 6431、NF E49 003.1、UNI 10290）

缓冲

两端带弹性缓冲环/垫

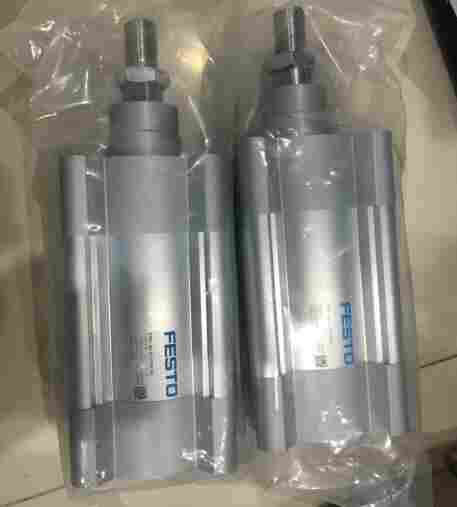

产品图片：

定位安装位置

可选

软挡块安装位置

可选

测量系统的功能原理

数字量

结构特点

缸径

活塞杆

缸筒型材

位置检测

通过接近开关

带集成位移编码器

派生型

随附夹紧装置

加长活塞杆

一端活塞杆

带两个测量头

扭矩/导向保护

双扁平活塞杆

工作压力

1.2 MPa

工作压力

12 bar

工作压力

174 psi

定位/软停止的工作压力

4 bar ... 8 bar

大移动速度

1.5 m/s

小运行速度

0.05 m/s

典型定位时间短行程，水平

0.35/0.55 s

典型定位时间长行程，水平

0.45/0.7 s

工作模式

双作用

标称工作电压 DC

5 V

持续耐冲击性符合 DIN/IEC 68 第 2-82 部分

按严重性等级 2 进行测试

耐腐蚀等级 CRC

1 - 低耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

大磁场干扰

10 KA/m，距离 100 mm

输出信号

模拟量

± mm 时的重复精度

0.5 mm

前进行程期间可控制的大力值

435 N

返回行程期间的大可控制力

374 N

典型摩擦力

35 N

重复精度 软挡块 中间位置

+/-2 mm

电气接口编码器

8 针

电缆长度

1.5 m

安装方式

带附件

气动接口

G1/8

材料说明

RoHS 合规

盖子材料

精制铝合金

活塞杆材料

高合金钢

螺钉材料

钢

传感器盖材料

铝
