高精度 PSD 位置传感器信号采集处理板 数字 型号DR133-DRX-PSD-232/485-X库号M28202

库号：M28202

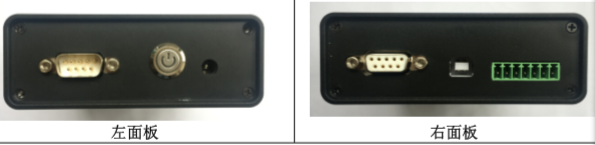

DRX-PSD-232/485-X 高精度 PSD 位置传感器信号采集处理板
DRX-PSD-232/485-X 是 PSD 位置传感器连续光源信号采集处理器，该信号
处理器可提供 RS232、RS485、USB 接口，采用高速 18 位 AD 芯片，内部集成高精
密 PSD 偏置电压，可处理一维、二维 PSD 位置传感器及四象限探测器
特点：  低噪声  高精度、高线性、高速  位置连续变化  适合一维、二维 PSD 及四象限探测器  多接口
应用：  位置角度测定  跟踪制导、定位、对准  位置偏转、振动、三维空间目标 运动轨迹的测定  自动聚焦、机器人视觉  直线度测量

一、指标(Ta=23℃)
参数 符号 测试条件 小值 典型值 大值 单位
内置偏压 Vr 5 V
反馈电阻 Rf 10（按要求可变） K
工作电源 Vcc 9 12 15 V
工作电流 Icc 12V 100 mA
精度 小于 10 um
系统噪声 Vnoise 3 mVp-p 带宽 f3dB 200（按要求可变） 1000 Hz
大额定值 工作电压 Vcc 10 24 V 工作温度 Toper -10 70 ℃ 存储温度 Tstg -20 100 ℃
