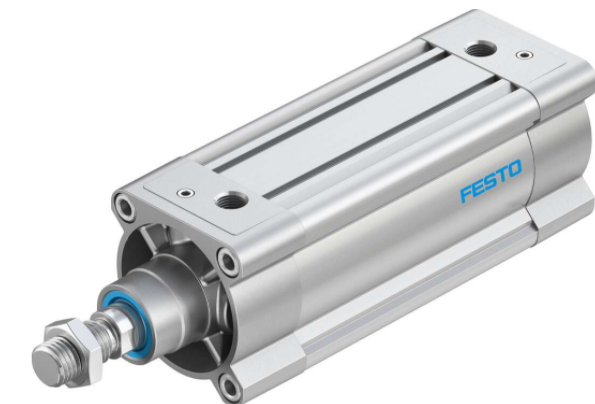

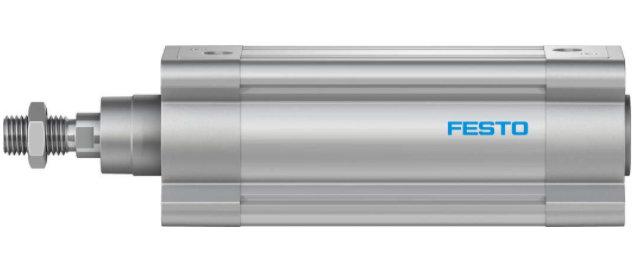

德国FESTO标准气缸DSBC-80-125-PPVA-N3

德国FESTO标准气缸DSBC-80-125-PPVA-N3

行程

125 mm

活塞直径

80 mm

活塞杆螺纹

M20x1.5

缓冲

气动缓冲，两端可调

德国FESTO标准气缸注意事项:

1 工作中负载有变化时，应选用输出力充裕的气缸;

2 在高温或者腐蚀性条件下，应选用相应的耐高温或腐蚀性气缸;

3 在湿度大、粉尘多，或者有水滴、焊渣的场合，气缸应采用取唏嘘的防护措施;

4 气缸接入管道前，必须清楚管道内赃物，防止杂物进入气缸内;

5 气缸使用介质应经过40um以上滤芯过滤后方可使用;

6 在低温环境下，应采取抗冻措施，防止系统中的水分冻结;

7 气缸使用前应经空载试运转，运转前将缓冲调至小i，逐步放弃，以免损伤气缸;

8 气缸在工作过程中应尽可能避免受侧向载荷，以维持气缸的正常工作和延长使用寿命;

9气缸拆下长时间不适用，要注意表面防锈，进排气口应防止堵塞帽。

安装位置

可选

符合标准

ISO 15552

活塞杆端部

外螺纹

结构特点

缸径

活塞杆

缸筒型材

位置检测

通过接近开关

符号

00991235

派生型

一端活塞杆

工作压力

0.04 MPa ... 1.2 MPa

工作压力

0.4 bar ... 12 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

高合金钢

活塞杆密封刮油器材料

TPE-U(PU)

缓冲器密封件材料

TPE-U(PU)

Cushioning piston material

聚甲醛

缸筒材料

光滑阳极氧化精制铝合金

螺母材料

镀锌钢

轴承材料

POM

有环螺钉材料

镀锌钢

2 - 中等耐腐蚀能力

环境温度

-20 °C ... 80 °C

端位的冲击能量

1.8 J

缓冲长度

31 mm

6 bar 时的理论力值，返回行程

2,721 N

6 bar 时的理论力值，前进行程

3,016 N

0 mm 行程的移动质量

810 g

每 10 mm 行程的额外移动质量

39 g

0 mm 行程的基本重量

2,660 g

每 10 m 行程的附加重量

92 g

安装方式

通过内螺纹安装

带附件

要么：

气动接口

G3/8

材料说明

RoHS 合规

盖子材料

涂层压铸铝

活塞密封件材料

TPE-U(PU)

活塞材料

精制铝合金

活塞杆材料

德国FESTO标准气缸DSBC-80-125-PPVA-N3
