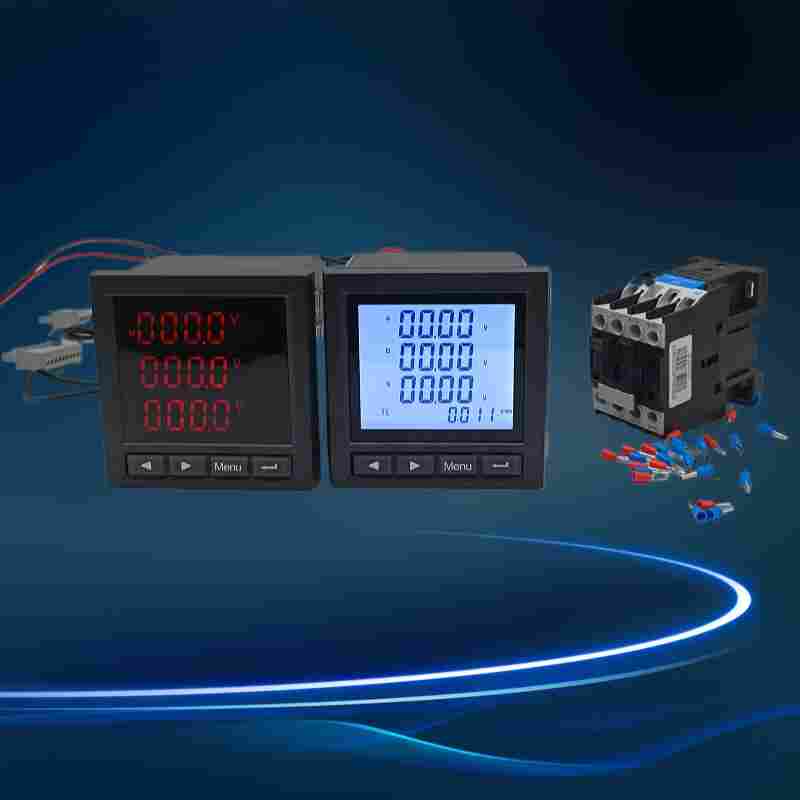

PZ80-E4三相多功能电力仪表产品介绍
PZ80-E4
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
PZ80-E4三相多功能电力仪表功能特点
准确度等级
有功电能0.5S级、无功电能2级
全电量测量
三相电压、三相电流、分相及有功功率、分相及无功功率、分相及视在功率、分相及功率因数、频率、需量
基波电量测量
三相基波电压、三相基波电流、分相及基波有功功率、分相及基波无功功率、分相及基波视在功率、基波功率因数
电能计量
双向有功/无功电能、四象限无功电能、视在电能、复费率电能（可选）
电能质量监测
谐波畸变率、谐波含有率、序分量、相位、不平衡度、平均值、电压波峰系数、电流K系数
数据记录
需量记录、/值记录
输入输出
电能输出脉冲、RS485通信接口、开关量输入、继电器输出和模拟量输出
PZ80-E4三相多功能电力仪表技术指标
执行标准：GB/T 17215-2008、GB/T 22264-2008
准确度：有功电能0.5S级
工作电源 ：85～265Vac或100～300Vdc，整机功耗≤5VA
额定输入：电流5A或1A，电压3×220/380V 35Hz～65Hz
开关量输入：标配2路有源开关量输入
继电器输出：2路继电器输出，节点容量250Vdc/5A或30Vac/5A
过载能力：电压、电流1.2倍/连续，电流10倍/1秒
工频耐压：AC2kV/min～1mA 输入-输出-电源
绝缘电阻：≥ 100MΩ
冲击电压：5kV（峰值），1.2/50μs
静电抗扰度：IEC61000-4-2，Level 4
快速脉冲群抗扰度：IEC61000-4-4，Level 4
浪涌抗扰度：IEC61000-4-5，Level 4
正常工作温度：-20℃～60℃
极限工作温度：-25℃～75℃
温度测量范围：0℃～149℃
存储温度：-40℃～80℃
相对湿度：5%～95%无凝露
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
我方对本设备生产的全过程严格按质量保证体系执行。在质量保证期内，由于我方责任需要修理、更换有缺陷的设备导致合同货物停运时，质量保证期自我方消除该缺陷后重新计算，由此产生的所有损失(包括但不限于由设备质量原因引起的相关检测、实验、*咨询、运输、安装等费用)由我方承担。如在质量保证期内发现合同货物部件出现缺陷但不影响合同货物的正常运行，经维修或更换后的部件的质量保证期重新计算。质量保证期的届满不能视为我方对合同货物中存在的可能引起合同货物损坏的潜在性缺陷所负责任的解除。合同货物寿命期内，合同货物出现潜在性缺陷时，买方有权要求我方按成本价对有缺陷的合同货物和同一批次的合同货物予以及时修理或更换。
江苏舜高智能*研发生产PZ80-E4三相多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
