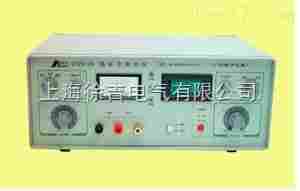

GY-2612B电解电容漏电流测试仪

GY-2612B电解电容漏电流测试仪产品介绍

GY-2612B电解电容漏电流测试仪是上海徐吉电气有限公司生产销售GY-2612B电解电容漏电流测试仪,本仪器是GY261漏电流测试仪系列仪器，是集成化指针式（GY2611、GY2612）或数显式（GY2611A、GY2612A/B）直读仪器，主要用于测量铝、钽、铌等各类高压电解电容器的漏电流。经过换算，还可以用来测量高电阻。仪器的极化电压由指针或三位半数字表显示。

GY-2612B电解电容漏电流测试仪

详细介绍本目录是上海徐吉电气有限公司为您精心提供产品详细介绍

GY-2612B电解电容漏电流测试仪

仪器的极化电压范围：GY2611、2611A   0-200V分3档连续可调。

             GY2612、2612A/B  0-500V分2档连续可调。

 漏电流范围：0.01μA~30mA分11档。

 测量高电阻：可达2×1010Ω（500V，0.01μA）。

本仪器具有符合IEC有关各类电解电容器漏电流测试的要求。

漏电流表采用3与10两刻度分档，使4以上刻度的实际大误差小于±5%；极化电源的等效串联保护电阻分100Ω和1000Ω两档；充电—测试自动转接，有11档充电时间供选择，可在漏电流测量范围内随意置限，有限指示灯和报警蜂鸣器，测试速度快，工作稳定，安全可靠，耗电少等特点。

GY-2612B电解电容漏电流测试仪

本仪器可供电解电容器厂的生产线、整机厂的元件进厂检验和科研单位、学校实验室、电气仪表修理部门作为生产、检验、科研、维修的测试工具。

本仪器符合标准GB6587.1—86《电子测量仪器环境试验纲》中的第Ⅱ组要求。额定使用条件：

a． 环境温度：0-40℃。

b． 相对湿度：40℃（20-90）%。

c． 大气压强：86-106kpa。

d． 仪器在使用中允许受到一般的振动和冲击。

本仪器的供电电源：电压交流220V频率50Hz。

2. 技术要求

2.1 漏电流测量:

2.1.1  测量范围：0.01μA-30mA  共分11档。

         0.01μA-0.3μA

         0.02μA-1μA

         0.1μA-3μA

         0.2μA-10μA

         1μA-30μA

         2μA-100μA

         0.01mA-0.3mA

         0.02mA-1mA

          0.1mA-3mA

          0.2mA-10mA

          1mA-30mA

          工作误差：满度值±2%。

2.1.2  直流极化电源：

a. 电压范围：

  GY2611/A:  0-200V分3档         GY2612/A/B:  0-500V分2档

0-10V（连续可调）          0-200V或250V（连续可调）

0-50V（连续可调）          0-500V（连续可调）

0-200V（连续可调）       其中0-200V档由于数字表

                                    进位原因只能显示199.9V。

     工作误差：GY2611/2612型  满度值±2%。

                    GY2611A/2612A/2612B  满度值±2%±1个字。

b. 残存电压：

    10V档＜0.1V

           50V档＜0.5V
         200V档＜5V
        500V档＜35V

            c. 大充电电流：200mA±20mA。

2.1.3  充电时间: 分0.5、1、2、3、4、5、7、10、30、60s和自选共11档。

工作误差：0.5、1、2、3、4、5、7、10、30s档均为15%±0.1s；

      60s档为±5s。

2.1.4  限指示工作误差，满度值±1%。

2.1.5 仪器在额定使用条件下，能连续工作16小时。

2.1.6 供电电源：220V±10%  50Hz±5%。

2.1.7 仪器平均消耗功率约18VA。

2.1.8 外形尺寸：A型：400mm（宽）×200mm（深）×122mm（高）。

           B型：380mm（宽）×290mm（深）×150mm（高）。

2.1.9 重量：约8kg。
