CP9000LF系列交流低频柔性电流探头CP9301LF

CP9000LF系列交流低频柔性电流探头CP9301LF

    CP9000LF系列交流低频柔性电流探头CP9301LF，CP9000LF系列是采用双量程设计的低频柔性探头。可以实现宽广的电流测量范围，量程设计从60A到60kA的测量范围，环中间保证精度1%，整个环内精度（环交界处除外）典型值2%，带宽高达600kHz(700mm线圈周长)或者1MHz(300 mm线圈周长)，探头环外径典型值8mm，耐压值高达10kVpk，非常适合低频大电流，大功率测试场合。

一、产品特点：

1、线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；

2、插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；

3、标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；       4、9V电池供电或者外部12V DC电源供电，使用更加灵活方便；过流报警功能，更具人性化设计；探头环和连接线    长度可以根据客户要求定制，满足特殊场合测试要求。

二、应用：

1.检测低频正弦电流波形

2.分布式电流监控

3.电力母线监测

4.监测谐波、功率以及电能质量

5.大型电动机、泵、风机测试

三、电气规格：

3.1 电气参数：

测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。

四、产品及附件说明 ：

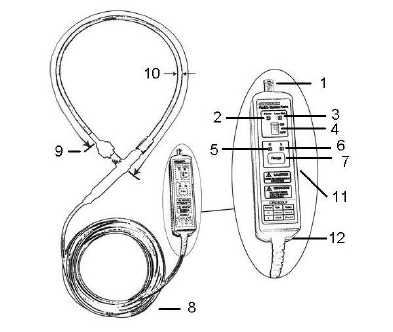

4.1 产品说明：

1）信号输出接口：BNC标准接口，通过标配BNC连接线可接任何厂家示波器等。

2）电源指示灯：通电后，该指示灯亮为绿色。

3）低电池报警指示灯：电池电压低后，该指示灯亮为红色，提示更换电池。

4）电源开关：控制电源开和关。

5）H档位指示灯：大电流档位指示灯。

6）L档位指示灯：小电流档位指示灯。

7）量程选择按键：实现H与L量程的切换.

8）连接线：探头和控制盒连接，长度可定制。

9）柔性探头周长：典型值700mm，长度可定制。

10）探头感应环本体直径：典型值：8mm。

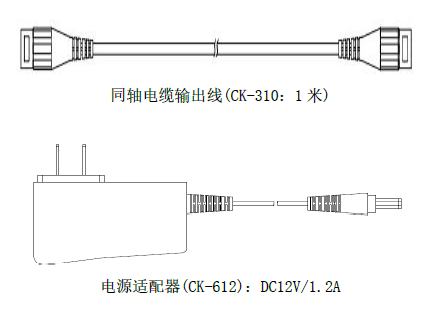

4.2 附件说明：
