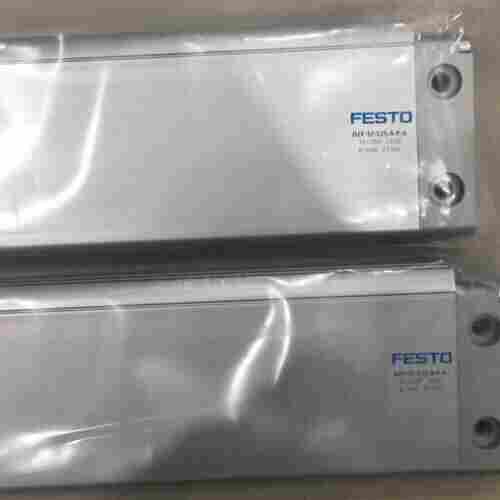

产品明细FESTO扁平型气缸DZF-32-10-A-P-A

产品明细FESTO扁平型气缸DZF-32-10-A-P-A

相关数据:

对于通过模块安装实现高组件密度的应用：双作用气缸，带可调式缓冲和抗扭的椭圆形活塞。

极端平面型结构形式

活塞形状特殊，因而具有抗扭转作用

适用于阀块安装

多种固定和安装方式

带内螺纹或外螺纹的活塞杆

用于位置检测

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

环境温度 -20 °C ... 80 °C

抗扭转防护的*扭矩 0.8 Nm

位置检测 通过接近开关

符号 00991217

扭矩/导向保护 椭圆形活塞

工作压力 0.1 MPa ... 1 MPa

工作压力 1 bar ... 10 bar

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

如果气缸装在铁素体元件上，气缸可使用接近开关 SMT-8进行位置感测。

如果缸径为 ∅ 12 到 32 mm 的气缸使用接近开关 SME-8，那么与铁素体元件之间的距离必须保持 10mm 距离。

当串联气缸时，气缸间必须保持安全距离为 X，因为开关磁体的离散磁场会导致错误的开关。

  活塞杆的扭转间隙 (+/-) 0.8 deg

缓冲 两端带弹性缓冲环/垫

安装位置 可选

工作模式 双作用

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
