喜开理日本CKD电磁阀3・4・5通4GD229R-C8-3/DC24V

喜开理日本CKD电磁阀3・4・5通4GD229R-C8-3/DC24V

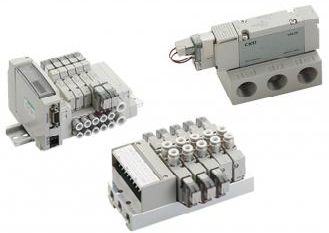

先导式3・4・5通电磁阀

二次电池制造工序用P4※系列 先导式3・5通阀

型号

4GD/ER-P4・M4GD/ER-P4・MN4GD/ER-P4

电气规格

注3 （ ）内为带指示灯的值。

注4 AC200V为DIN端子箱（带指示灯）的值。

项目 内　　容

阀的种类与操作方式 先导式软滑阀

使用流体 压缩空气

高使用压力 MPa 0.7

低使用压力 MPa 0.2

耐压力 MPa 1.05

环境温度 ℃ －5〜55（不得冻结）

流体温度 ℃ 5 〜 55

手动装置 非锁定•锁定XX型

先导排气方法 主阀•先导阀集中排气型

给油 （注1） 无需

防护等级 （注2） 防尘

耐振动 m/s2 50以下

耐冲击 m/s2 300以下

环境 不可在腐蚀性气体环境中使用

注1 给油时，请使用1种ISO VG32透平油。

过多给油、间歇给油，会导致动作不稳定。

注2 使用时请注意避免水滴、油滴飞溅。

DIN 端子箱规格时为IP65（防喷流型）。但是，条件是必须

以规定的合适的紧固扭矩固定导线护套。

规格

项目 内　　容

额定电压 V DC24 DC12 AC100 AC200

电压波动范围 ±10％

保持电流 A

（注3）

0.015

（0.017）

0.030

（0.034）

0.009

（0.009）

0.006

（0.006）

功耗 W

（注3） 0.35（0.40） −

视在功率 VA

（注3）（注4） − 0.93

（0.98） 1.40

绝缘等级 B

浪涌吸收器 选择项

指示器 指示灯（选择项
