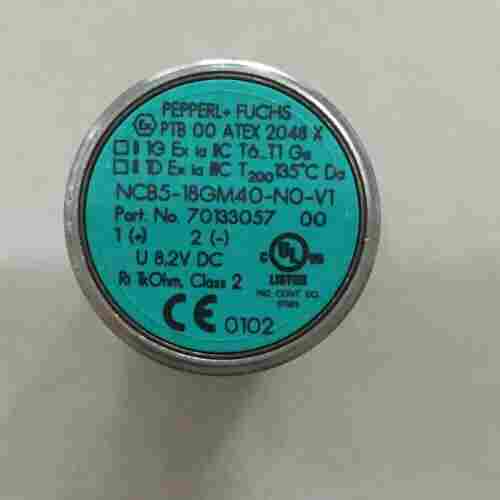

结构分析P+F接近开关NCB5-18GM40-N0-V1

结构分析P+F接近开关NCB5-18GM40-N0-V1

常用型号:

VDM28-15-L1-IO/73c/110/122

倍加福UC2000-30GM-IUR2-V15

LD31/LV31/25/73c/76a/136

ML100-8-1000-RT/103/115

ML100-8-1000-RT/95/103

RLK28-8-H-2000-IR-Z/31/116

NBB5-18GM50-E2

ML100-8-1000-RT/102/115

倍加福NBN40-L2-E2-V1

功能特点:

三线制接近开关的接线：红(棕)线接电源正端；蓝线接电源0V端；黄(黑)线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

对于需要在机械装置或自动化设备中以非接触方式地探测金属物体的大多数应用， 作为传感器领域的和市场*企业，倍加福为客户提供创新的、 电感式传感器，以满足自动化和过程控制市场的需求。我们在该领域有多年丰富经验，工作灵活，处处以客户为尊，根据不同客户的需求提供的解决方案。

额定电压 8,2 V （Ri 约 1 kΩ）

开关频率 0 ... 400 Hz

迟滞 1 ... 15 类型 5 %

反极性保护 反极性保护

短路保护 是

电流消耗

未检测到测量板 min. 3 mA

检测到测量板 ≤ 1 mA

开关状态指示灯 黄色多孔 LED

结构分析P+F接近开关NCB5-18GM40-N0-V1
