PD204E-9S4G电能质量分析仪
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 12:35:05

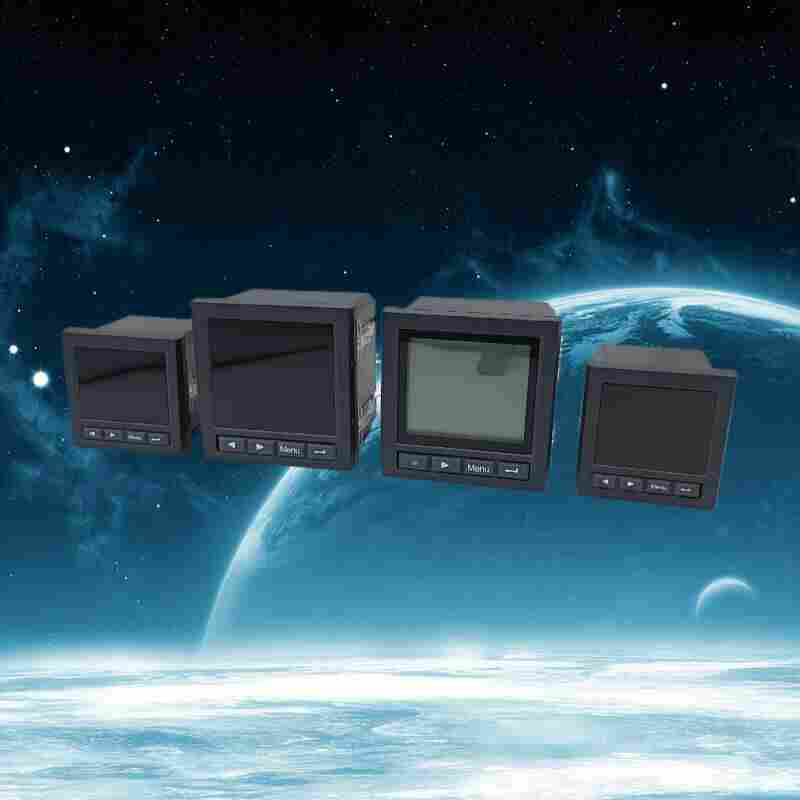

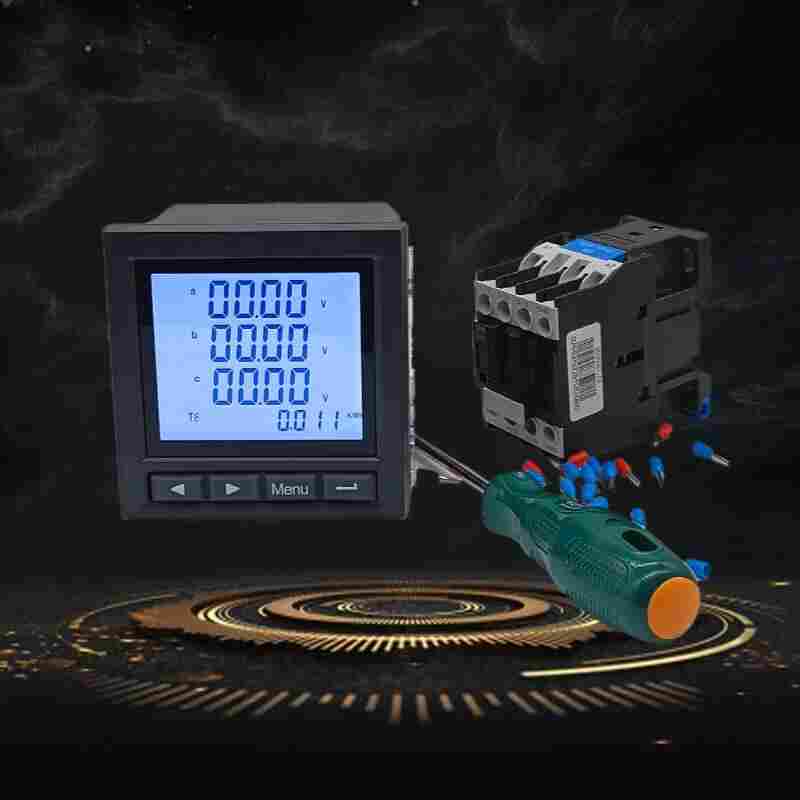

PD204E-9S4G电能质量分析仪产品介绍
PD204E-9S4G
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
PD204E-9S4G电能质量分析仪功能特点
测量功能
可测量50多个电量参数，如I1、I2、I3、In、U1、U2、U3、Un、U12、U23、U31、F、、∑P、3Q、∑Q、3S、∑S、F、±kwh、±kvarh、kvah(包括瞬时值、值、值、平均值、谐波THD值)等
分析功能
电能质量分析：例如分析电量/电压的谐波分析来判断电能质量和污染来源
故障预防分析：例如从电流/电压的变化来预防电缆过热、变压器过载、设备老化等电气故障
电能利用效率分析：例如判断节能的重点与方向
控制与保护功能
可达16DI/8DO的开关量功能，控制强大灵活，可灵活控制馈线开关、接触器等
电流/电压/频率/功率等上下限保护等
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
计量与变送功能
0.2S测量精度，方便计算，广泛用于进线柜中
可达8路0/4-20mA模拟量输出，可节省大量变送器
PD204E-9S4G电能质量分析仪技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
我公司在本次投标中所投的所有产品均严格严格按照*三包标准执行，严格按 照厂家提供质保期进行质保。
对本次项目所采购的货物如因质量问题，“三包”*如下：①七日内免费退货； ②八至十五日免费换货；③整机一年内维修两次以上仍不能正常使用免费更换。 在产品的质量保证期内，我方对产品的质量负责，并承担由此造成的所有经济损 失；产品过质量保证期以后，产品出现故障需更换配件，我公司只收配件工本费，免收人工费。
严格按照招标文件、有关规定及合同认真履行我们的责任和义务。
保证所提供的货物均为厂家正规渠道
全新原装货物，完全符合合同规定的质量、 规格和性能要求；
江苏舜高智能*研发生产PD204E-9S4G电能质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
