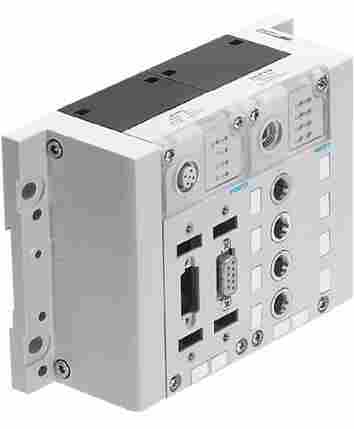

CPX阀岛电气终端,50E-F11GAQSERERLRLRUXUX-Z

CPX阀岛电气终端,50E-F11GAQSERERLRLRUXUX-Z

CPX端子产品代号: 197330
阀岛的标准化外围系统
诊断  - 诊断内存
- 通道和模块级的诊断
- 模块的低电压
参数配置  - 诊断表现
- 故障保护反应
- 通道的强制
- 信号设置
LED 显示  - 总线状态
- 通道状态
- 模块状态
- 系统状态
内部循环时间  < 1 ms
工作电压范围 DC  18 ... 30 V
大功耗  16 A
额定工作电压 DC  24 V
ATEX 类气体  II 3G
燃爆防护型气体  Ex nA IIC T4 X Gc
EU以外的防爆  EPL Gc (RU)
符合防爆要求的环境温度  -5°C <= Ta <= +50°C
CE 符号 (参见符合的标准)  根据 EU-EMV 指导原则
根据 EU-Ex 防爆指导原则 (ATEX)
储藏温度  -20 ... 70 °C
防护等级  IP65、IP67
环境温度  -5 ... 50 °C
电连接  现场总线
集成控制器
用于输出的大地址容量  64 Byte
用于输入的大地址容量  64 Byte
CPX阀岛电气终端,50E-F11GAQSERERLRLRUXUX-Z
CPX-BG-RW-10X   安装件 529040
CPX-CPA-BG-NRH   安装件 526032
CPX-EPL-EV   端板 195716
CPX-EPL-EV-S   端板 576315
CPX-EPL-EV-X   端板 576314
CPX-EPR-EV   端板 195714
CPX-EPR-EV-X   端板 576313
CPX-M-BG-RW-2X   安装支架 550217
CPX-M-BG-VT-2X   安装支架 2721419
CPX-M-EPL-EV   端板 550212
CPX-M-EPL-EV-X   端板 576317
CPX-M-EPR-EV   端板 550214
CPX-M-EPR-EV-X   端板 576316
CPX-ZA-1   紧固杆 195718
CPX-ZA-10   紧固杆 195736
CPX-ZA-1-E   紧固杆 525418
CPX-ZA-2   紧固杆 195720
CPX-ZA-3   紧固杆 195722
CPX-ZA-4   紧固杆 195724
CPX-ZA-5   紧固杆 195726
CPX-ZA-6   紧固杆 195728
CPX-ZA-7   紧固杆 195730
CPX-ZA-8   紧固杆 195732
CPX-ZA-9   紧固杆 195734
AK-RJ45   盖子 534496
AK-SUB-9/15-B   观测窗 533334
CPX-16DE   输入模块 543815
CPX-2AA-U-I   模拟量模块 526170
CPX-2AE-U-I   模拟量模块 526168
CPX-2ZE2DA   I/O模块 576046
CPX-4AE-I   模拟量模块 541484
CPX-4AE-P-B2   模拟量模块 560361
CPX-4AE-P-D10   模拟量模块 560362
CPX-4AE-T   模拟量模块 541486
CPX-4AE-TC   模拟量模块 553594
CPX-4AE-U-I   模拟量模块 573710
CPX-4DA   输出模块 195754
CPX-4DE   输入模块 195752
CPX-8DA   输出模块 541482
CPX-8DA-H   输出模块 550204
CPX-8DE   输入模块 195750
CPX-8DE-8DA   I/O模块 526257
CPX-8DE-D   输入模块 541480
CPX-8NDE   输入模块 543813
FESTO模拟量模块CPX-4AE-U-I、产品代号: 573710
外形尺寸W x L x H  (包括互联模块和接口技术)
50 mm x 107 mm x 50 mm
内部循环时间  500 µs
重复精度  0.1% ，25º C时
短路保护  内置电子保险丝
工作电压范围 DC  18 ... 30 V
标准工作电压时的内部电流消耗  典型值 50 mA
和环境温度范围相关的工作故障限制  +/- 0,3 %
25°C时的基本故障限制  +/- 0,2 %
额定DC工作压力，负载电压  24V +/- 2%
额定工作电压 DC  24 V
电绝缘通道 – 内部总线  是, 不采用内部传感器电源
电绝缘通道 – 通道  否
耐腐蚀等级 CRC  1 – 低腐蚀影响
储藏温度  -20 ... 70 °C
防护等级  取决于连接块
环境温度  -5 ... 50 °C
产品重量  46 g

CPX阀岛电气终端,50E-F11GAQSERERLRLRUXUX-Z
