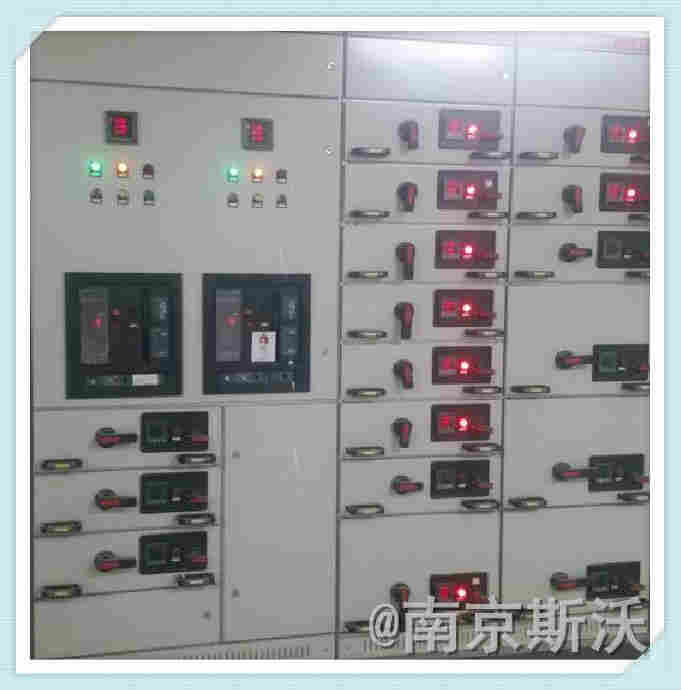

PD800H-H14//南京斯沃交流电能计量表

 PD800H-H14项目设计说明

PD800H-H14装置默认具有三相电压、三相电流、有功功率、无功功率、视在功率、分相有功功率、分相无功功率、分相视在功率、分相功率因数、系统频率、四象限电能，电压电流相角的测量与计算功能，5路定值越限报警功能。另外还可选配复费率电能、需量、电压偏差、频率偏差、电压和电流不平衡度、电压和电流谐波畸变率、电压电流2~51次谐波分量、奇次谐波畸变率、偶次谐波畸变率、电压谐波因数、电压波峰因子、电流K系数、电压波动和闪变、电压骤降等的测量与计算功能，PD800H-H14可扩展大容量数据存储功能，保存至少半年的负荷数据(电压、电流、有功功率、无功功率、电压线频率)。
PD800H-H14可选2路继电器控制输出，可扩充至4路。
可选共4路开关量输入功能，可扩充至6路。
可选1路模拟量输出功能，可扩充至3路。
PD800H-H14可选100条事件记录功能，实时保存发生的开关量变位及定值越限事件。
可当地查看一条回路及开关的各种电参量、运行状态等；可查看或设定运行参数，进行合、分闸等操作。
>安全性高，可靠性好
在设计过程中采用了多种抗干扰措施，能够在电力系统环境中稳定运行。静电放电抗扰符合4级；电快速瞬变脉冲群抗扰性符合4级；高压冲击抗扰符合4级；浪涌抗干扰符合3级；面板防护等级符合IP54，壳体防护等级符合IP20。
>体积小，安装方便
外形尺寸符合DIN96×96标准，仪表安装长75mm（含端子），PD800H-H14采用自锁面板式安装机构，无需螺丝固定即可安装。
>系统接线方便灵活
系统接线方式有三相四线制、三相三线制。（用户可自行设置，但接线图需更改）
>显示直观、操作简便
大尺寸点阵液晶模块配合精心设计的中文图形显示界面，可以实时显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能准确阅读数据。操作方式人性化，操作者能在短时间内掌握阅读数据和参数设置等操作。

PD800H-H14产品介绍

/说些*基本的功能：销189、5244、6334售
/该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，实现电力参数、电气元件工作状态的远程传输，便于后台监控系统集中检测。

PD800H-H14功能特点
  |智能电表是智能电网数据采集的重要基础设备，对于电网实现信息化、自动化、互动化具有重要支撑作用，属于ami系统的重要组成部分，承担着原始电能数据采集、计量和传输的任务，是实现信息集成、分析优化和信息展现的基础。智能电表的广泛应用能够提高电力企业的经营效率、促进节能减排，增强电力系统的稳定性。大规模的性智能电网建设将带来智能电能表更广阔的市场空间。智能电表是电力基础设施现代化的基础，其内含计算和双向通信一体化，使普通电表从简单的电力计量工具转化成高智能的设备，并在电力基础设施中担当更广泛的角色。ihs表示，截止到2011年底，在已安装的14.3亿台电表中，带有“智能”通信功能的电表占比不到18%，而且这些电表不但包括单向自动抄表系统(amr)，也有带有通用分组无线业务(gprs)功能的电表，同时有可提供双向通信的住宅用智能电表。根据visiongain新发布的报告“智能电表市场：2012-2022年”显示，智能电表市场在2012年达到约70亿美元的规模。PD800H-H14
  PD800H-H14|从1993年出现国产台电子式电能表开始，以静态电子驱动计量原理的电子式电能表向以磁场驱动计量原理的机械式电能表正式发起挑战，电子式电能表以崭新的姿态，应用多种新材料、新工艺，推广新的用电管理模式，时至如今，电子式电能表产业取得了长足的发展，为社会带来了巨大的社会效益和经济效益。
  　　在欧洲市场，欧盟将智能电表项目作为节能政策的核心组成部分。根据pikeresearch的预计，欧洲市场将拥有过2.37亿只智能电表，其中西欧地区接近90%的电表为智能电表。受欧盟及各国的发展规划及节能减排计划的驱动，2011-2020年欧洲市场智能电表的安装量将达到2.12亿只。从市场规模来看，2011年至2020累计市场规模将达到160亿美元，2018年高峰时市场规模达到23.5亿美元。PD800H-H14
  PD800H-H14|随着电子技术的迅速发展，三相电子式电能表功能强大，技术成熟，在现代用电营销管理中基本取代了传统电能表的应用。电力系统在大用户电能表改造、发电厂竞价上网电能表改造、电能计量遥测系统建设以及大工业园用户分时电价中已基本是用多功能电能表。

PD800H-H14功能模式

>电能脉冲
本装置提供有功、无功电能计量，2路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。
集电极开路的光耦继电器的电能脉冲（电阻信号）实现有功电能（吸收）和无功电能（感性）远传，采用远程的计算机终端、PLC、DI开关采集模块采集仪表的脉冲数来实现电能累积计量。另外此输出方式还是电能的精度检验的方式（*计量规程：标准表的脉冲误差比较方法）。
1）．电气特性：集电极开路电压 VCC≤48V、Iz≤50mA 。
2）．脉冲常数：根据不同的额定电压和电流配置如下

>数字通讯
同我公司其它系列仪表一样，96型表提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条线路上可以同时并联多达32个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的双绞线，线径不小于0.5mm。布线时应使通讯线远离强电电缆或其他强电场环境，采用T型网络的连接方式，不建议采用星形或其他的连接方式。

>MODBUS_RTU通讯协议：
MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即：在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。

MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不支持独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

PD800H-H14标准
GB/T15284《多费率电能表 特殊要求》
DL/T614《多功能电能表》
IEC62053-61《交流电测量设备 特殊要求 第61部分:功率消耗和电压要求》
*标准《多功能电能表 特殊要求》|DL/T614《多功能电能表》
【*标准】 GB T 7 多功能电能表 特殊要求 标准GB/T9092 GB/T17215 GB/T17882
GB/T17883 GB/T17215.211 GB/T 7 GB/T2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验) GB4793.1-1995 测量、控制和试验室用电气设备的安全要求
第1部分:通用要求(idtIEC1010-1:1990)
GB/T9092-1998 费率和负载控制时间开关(idtIEC61038:1990)
GB9969.1-1998 工业产品使用说明书 则
GB/T15284-2002 多费率电能表 特殊要求
GB/T15464-1995 仪器仪表包装通用技术条件
GB/T17215-2002 1级和2级静止式交流有功电能表
GB/T6 流电测量设备 通用要求、试验和试验条件 第11 部分:测量设备(IEC62052-11:2003,IDT)

PD800H-H14使用环境

>输入电压
额定值：100V或400VAC，允许25%的限；
过负荷：2倍额定值（连续）；2500VAC/1秒（不循环）；
测量形式：True-RMS；
负荷：小于0.2VA
>输入电流
额定值：5A，允许20%的限；
过负载：2倍额定值；100A/1秒（不循环）；
测量形式：True-RMS；
负荷：小于0.2VA
>输入漏电流
额定值：需要外置漏电互感器支持，二次侧额定电流2.5mA
测量形式：True-RMS；
>输入频率范围
4565Hz
>测量精度
电流和电压：0.2级；
其它参数：0.5级；
频率：0.1Hz；
温度漂移系数：50PPM/℃（0-50℃）
>通讯
RS485接口；
波特率：2400bps ~38400bps可设定
MODBUS-RTU 协议
>适用环境
工作温度：－20℃--+75℃；
储存温度：－40℃--+85℃；
相对湿度：5%--95% 不结露
>安全性
设备耐压，绝缘强度：电源、电压输入回路>2kV；
电流回路>2.5kV；

>外形尺寸和重量
外形96×96×75mm；
重量0.4kg
