HERION节流阀MU10HR300工作原理

HERION节流阀MU10HR300工作原理

实物图样：

特征：

通过大的可调整性

旋钮直径

恒定的旋钮高度

由于高分辨率而具有良好的重复性

（10转）

良好的可读性在所有方面的设置

一般特征：

名称：

速度控制器

符号：

请参阅设备设置

类型：

缺口油门

安装：

线

电缆连接：

线程连接后

DIN ISO 228/1

（管附件）

安装方式：

任何

流动方向：

油门功能

从A到B，

自由流过

止回阀

从B到A.

密封材料：

氟橡胶

动作方法：

手动

质量[kg]：

M U 18 ... = 0.3

M U 10 ... = 0.45

M U 12 ... = 0.8

M U 16 ... = 1.3

M U 20 ... = 2,4

M U 25 ... = 3,5

环境温度范围

菊

[℃]：

-20至+50

公称尺寸NG：

8，10，12，16，20，25

结构：

节气门来自a

调整主轴上的纵向切口

形成。

在A的流动方向上

到B节流功能和

从B流向

自由流过

内置止回阀。

横截面变化

节流点是线性的

调整。

后一回合给出

流动横截面的扩大

直到

完全开放

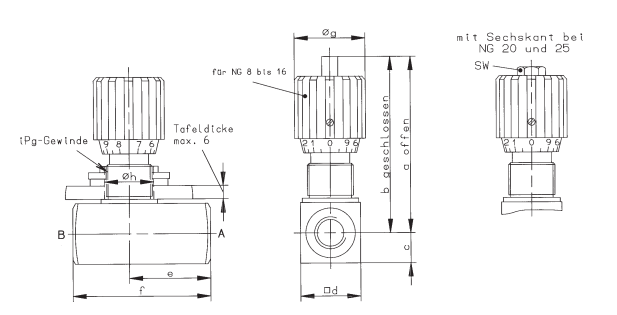

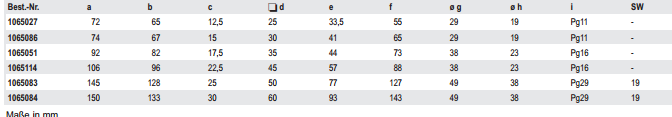

尺寸图：

HERION节流阀MU10HR300工作原理
