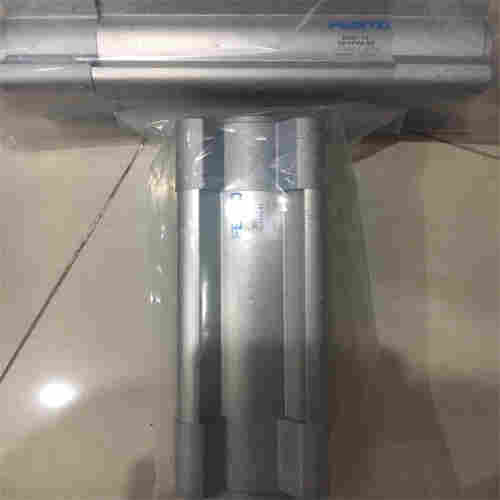

FESTO标准气缸自动调节气动终端位置缓冲

FESTO标准气缸自动调节气动终端位置缓冲

型号

DSBC-32-100-PPVA-N3

1376426

行程

100 mm

活塞直径

32 mm

活塞杆螺纹

M10x1.25

缓冲

气动缓冲，两端可调

安装位置

可选

符合标准

ISO 15552

活塞杆端部

外螺纹

结构特点

缸径

活塞杆

缸筒型材

位置检测

通过接近开关

符号

00991235

派生型

一端活塞杆

工作压力

0.06 MPa ... 1.2 MPa

工作压力

0.6 bar ... 12 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

洁净室等级

6 级，符合 ISO 14644-1

环境温度

-20 °C ... 80 °C

端位的冲击能量

0.4 J

缓冲长度

17 mm

6 bar 时的理论力值，返回行程

415 N

6 bar 时的理论力值，前进行程

483 N

0 mm 行程的移动质量

110 g

每 10 mm 行程的额外移动质量

9 g

0 mm 行程的基本重量

465 g

每 10 m 行程的附加重量

27 g

安装方式

要么：

通过内螺纹安装

带附件

气动接口

G1/8

材料说明

RoHS 合规

盖子材料

涂层压铸铝

活塞密封件材料

TPE-U(PU)

活塞材料

精制铝合金

活塞杆材料

高合金钢

活塞杆密封刮油器材料

TPE-U(PU)

缓冲器密封件材料

TPE-U(PU)

缓冲活塞的材料

聚甲醛

缸筒材料

光滑阳极氧化精制铝合金

螺母材料

镀锌钢

轴承材料

POM

有环螺钉材料

镀锌钢

费斯托气缸选用优势

（1）对使用者的要求较低。德国festo费斯托气缸的原理及结构简单，易于安装维护，对于使用者的要求不高。电缸则不同，工程人员必需具备一定的电气知识，否则极有可能因为误操作而使之损坏。

（2）输出力大。德国festo费斯托气缸的输出力与缸径的平方成正比；而电缸的输出力与三个因素有关，缸径、电机的功率和丝杆的螺距，缸径及功率越大、螺距越小则输出力越大。一个缸径为50mm的德国festo费斯托气缸，理论上的输出力可达2000N，对于同样缸径的电缸，虽然不同公司的产品各有差异，但是基本上都不过1000N。显而易见，在输出力方面德国festo费斯托气缸更具优势。

（3）适应性强。德国festo费斯托气缸能够在高温和低温环境中正常工作且具有防尘、防水能力，可适应各种恶劣的环境。而电缸由于具有大量电气部件的缘故，对环境的要求较高，适应性较差。
