牛顿PPA530功率计
来源：深圳市优测科技有限公司
发布时间：2018-04-16 14:34:09

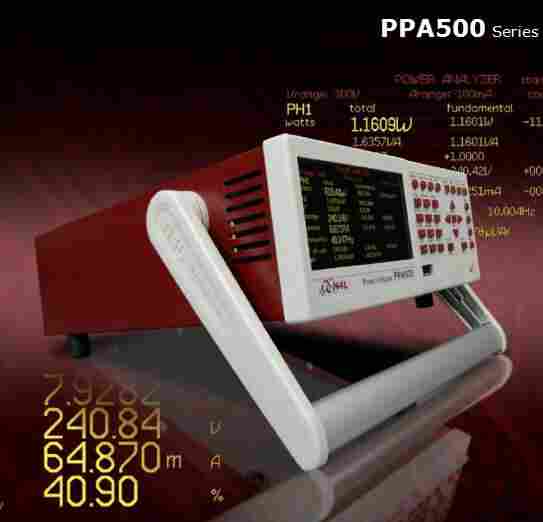

牛顿PPA530功率计
界面按键简述：
1. Zoom+/Zoom-：放大和缩小测试界面数字，用户自定义设置显示参数
Realtime：切换 实时显示当前参数或HOLD住当前界面
Table：按键可显示内存设置，参数设置项目，可直接调用
2. Power：快捷进入功率分析设置
RMS：快捷显示真有效值，平均值，波峰因数，交直流分量，浪涌电压/电流等参数
Integer：快捷进入积分电量界面，可观测电量，基波电量相关参数。此界面下，按Start/Stop 即开始/停止积分测试，左上角会显示积分时间

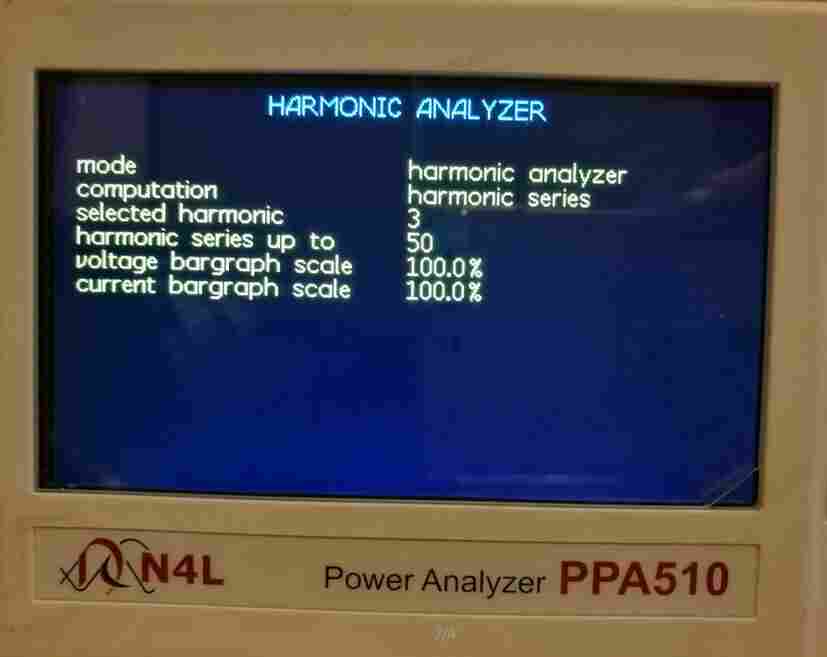

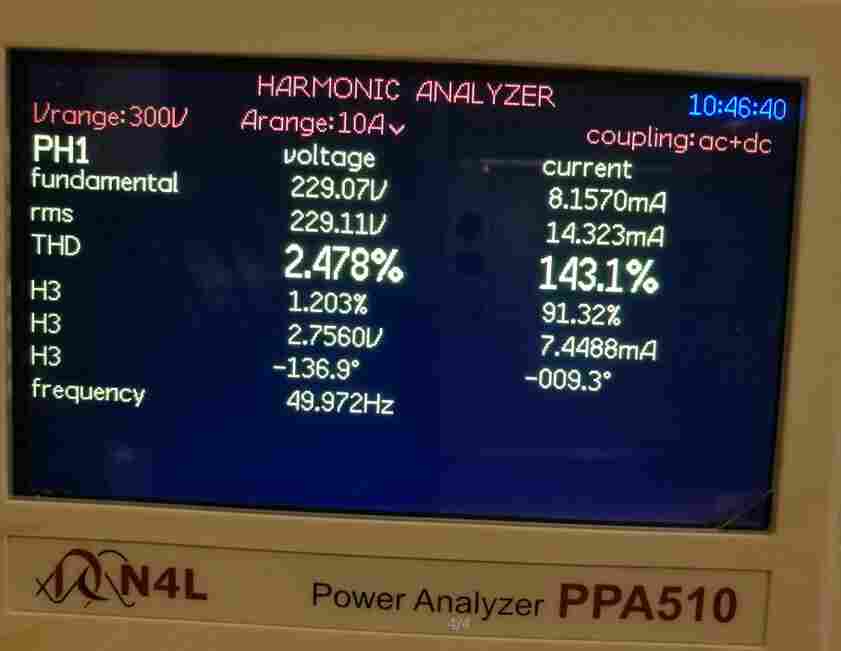

Harm：快捷进入谐波分析界面和谐波设置界面。可显示RMS，THD和单次谐波V/A等各项参数
3. Start/Stop：开始/停止积分，采样，记录等
Zero：清零，初始化一些子菜单的自动和手动设置转换
Trigger：触发设置（默认电压触发参考）
4. 主功能设置区：数字输入键&主要菜单：具体参考说明书或咨询代理商
5. USB存储口
6. 开关键
7. 辅助按键：上下左右，中间方格为退出和HOME，左下删除/退格，右下确认/下一个
产品特点：
■ 宽频范围：10mHz--500KHz 基本精度：0.05% 真彩TFT分辨率：5位
■ 高速采样率：1Ms/s 相位精度：0.005，50次谐波分析
■ 内置20Arms 300Apk或30Arms 1000Apk高精度电流分流器
■ 多功能接口PC控制：标配RS232口、USB存储口、USB通讯口
■ 标配RS232，USB通讯电缆
■ 标配EXT接口：可接外置分流器，外置电压/电流探头

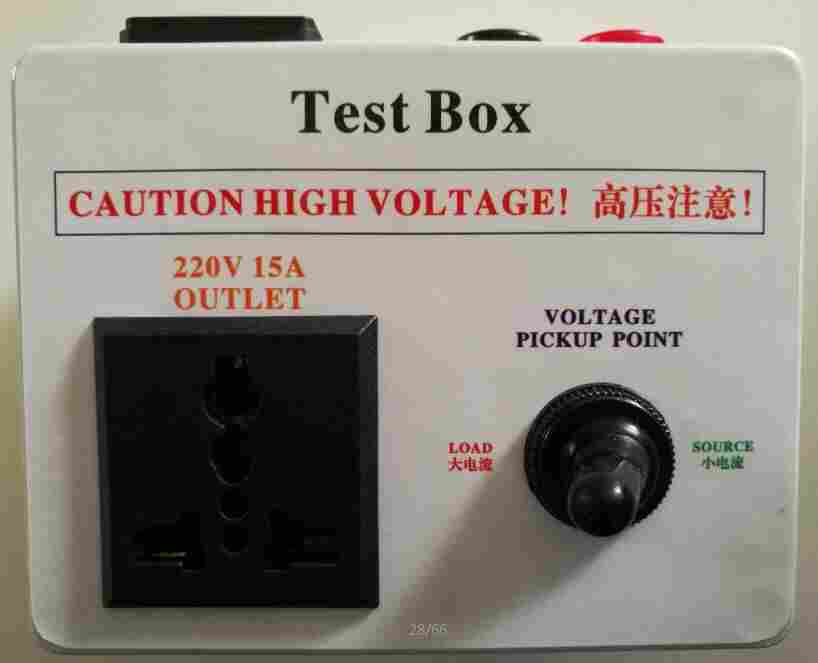

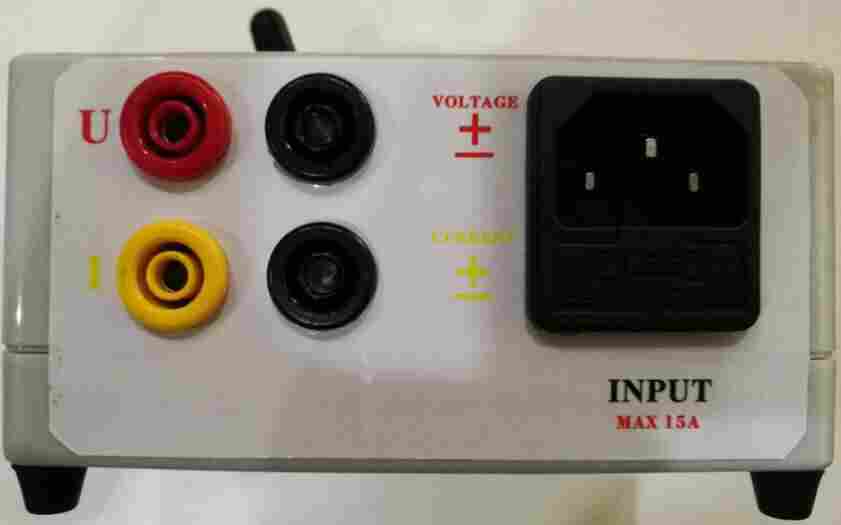

■ 每通标配：1.5米长20A测试线4根，鳄鱼夹4个，测试接线盒1个
核心功能

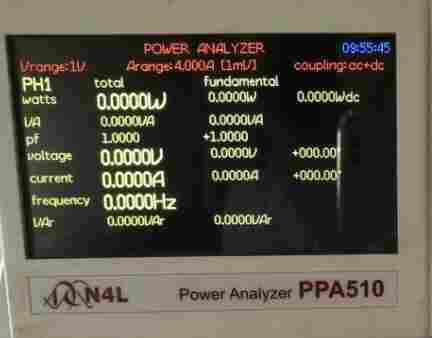

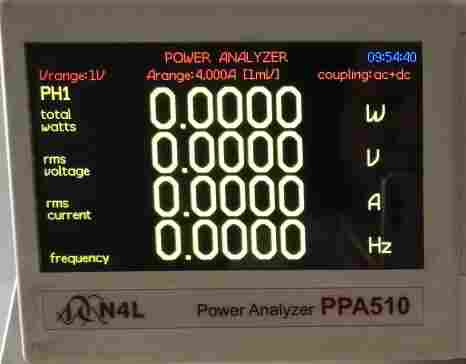

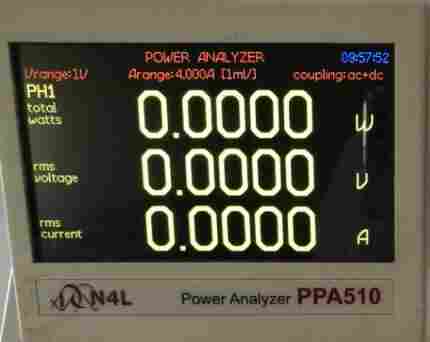

用户可根据需要设定一屏显示测试参数
三组参数 四组参数 七组参数
七组参数依次（有功功率W（P=UIcosφ），视在功率VA（S=UI），功率因数Pf，电压V，电流A，频率f，无功功率Var（Q=UIsinφ）

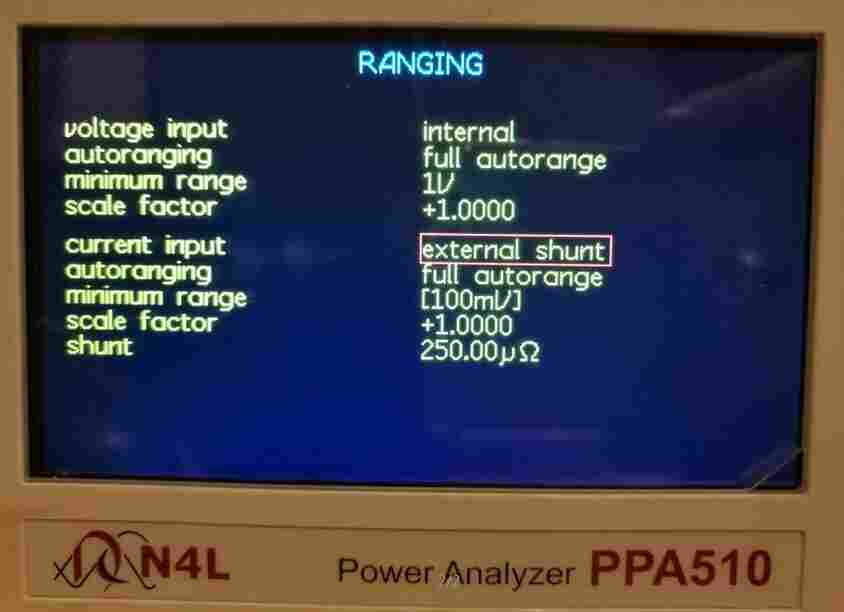

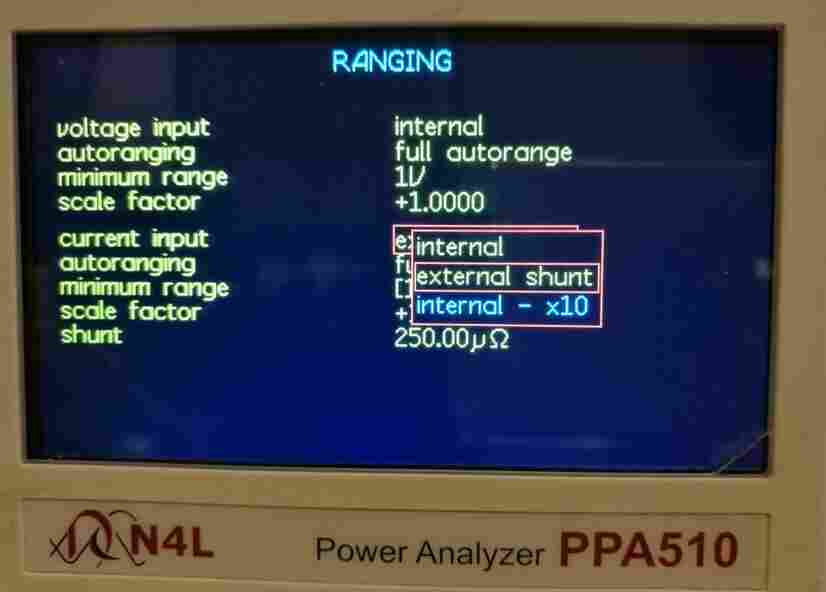

NO.2 测试大电流，可使用外部分流器，可灵活设置电压和分流器阻值
NO.3 50次谐波测试，可对谐波进行有效分析
产品细节
尺寸：312mm(长）*215mm(宽）*92mm（高），净重：4Kg
产品参数
频率范围 | ||||||||
正常 | DC, 10mHz ～ 500kHz | |||||||
x10 | DC, 10mHz ～ 100kHz | |||||||
输入电压 | ||||||||
内置 | 范围 | 正常 | 1Vpk ～ 2500Vpk(1000Vrms) 8个量程 | |||||
x10 | 100mVpk ～ 300Vpk 8个量程 | |||||||
精度 | 正常 | 0.05% Rdg+0.1% Rng+(0.005%×kHz)+5mV | ||||||
x10 | 0.05% Rdg+0.1% Rng+(0.01%×kHz)+1mV | |||||||
外置 | 范围 | 1mVpk ～ 3Vpk 8个量程【BNC 接头 3Vpk 大值输入】 | ||||||
精度 | 0.05%Rdg+0.1%Rng+(0.005%×kHz)+5µV | |||||||
Current Input | ||||||||
内置 |
PPA500 20Arms 分流器4mm安全接头 |
范围 | 正常 |
100mApk ～ 300Apk(20Arms) 8组量程 | ||||
x10 |
10mApk ～ 30Apk 8组量程 | |||||||
精度 | 正常 |
0.05% Rdg+0.1% Rng+ (0.005%×kHz)+500µA | ||||||
x10 |
0.05% Rdg+0.1% Rng+ (0.01%×kHz)+100µA | |||||||
PPA500-HC 30Arms 分流器4mm安全接头 |
范围 | 正常 | 300mApk ～ 1000Apk(30Arms) 8组量程 | |||||
x10 | 30mApk ～ 100Apk 8组量程 | |||||||
精度 | 正常 | 0.05% Rdg+0.1% Rng+ (0.005%×kHz)+1mA | ||||||
x10 | 0.05% Rdg+0.1% Rng+ (0.01%×kHz)+300µA | |||||||
外置 (分流器 电流传感器) | BNC 接头大输入范围 (Max input 3Vpk) | 范围 | 1mVpk ～ 3Vpk 8组量程 | |||||
精度 | 0.05% Rdg+0.1% Rng+(0.005%×kHz) +5µV | |||||||
相位精度 | ||||||||
正常 | 0.01deg+(0.01deg×kHz) | |||||||
x10 | 0.01deg+(0.02deg×kHz) | |||||||
特性 | ||||||||
波峰因素 | 20 (电压&电流) | |||||||
采样率 | 1Ms/s所有通道无缝采样 | |||||||
待机测试 | 符合IEC62301 | |||||||
应用模式 | 电子整流器, 过冲电流, 待机功耗 | |||||||
功率精度 | ||||||||
正常 | [0.1%+0.1%/pf+(0.01%×kHz)/pf] Rdg+0.1%VA Rng | |||||||
x10 | [0.1%+0.1%/pf+(0.02%×kHz)/pf] Rdg+0.1%VA Rng | |||||||
40-400Hz |
40-400Hz | As standard spec with range error reduced from +0.1%V,A,VA Rdg to +0.05%V,A,VA Rng | ||||||
CMRR – 共模抑制比 | ||||||||
250V @ 50Hz - Typical 1mA (150dB) | ||||||||
100V @ 100kHz - Typical 3mA (130dB) | ||||||||
测量参数 | ||||||||
W ,VA ,Var ,pf ,V & A - rms ,rectified mean ,AC ,DC ,Peak ,Surge, Crest Factor ,Form Factor ,Star to Delta Voltage | ||||||||
Frequency (Hz), Phase (deg), Fundamentals, Impedance | ||||||||
Harmonics, THD, TIF, THF, TRD, TDD | ||||||||
Integrated Values, Datalog, Sum and Neutral values | ||||||||
数据记录 – Up to 4 user selectable measurement functions (60 with PC software) | ||||||||
Datalog Window | No-Gap analysis, Minimum window 10ms | |||||||
存储 | 内部RAM 可存储16,000组数据 | |||||||
通讯接口 | ||||||||
RS232, LAN (选件), USB, Extension (Aux) | ||||||||
标准配件 | ||||||||

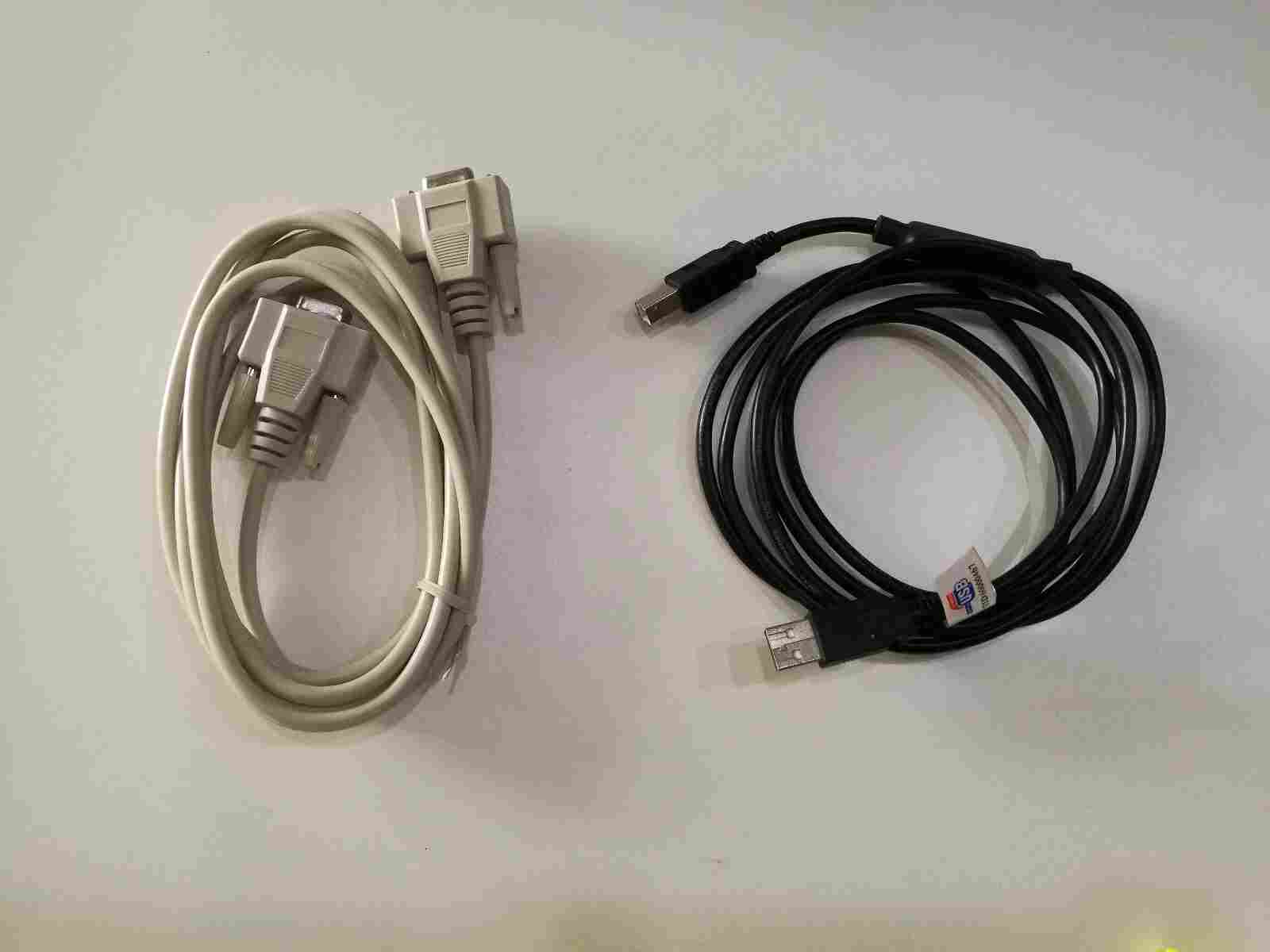

Leads | 电源线, RS232电缆, USB电缆 | |||||||

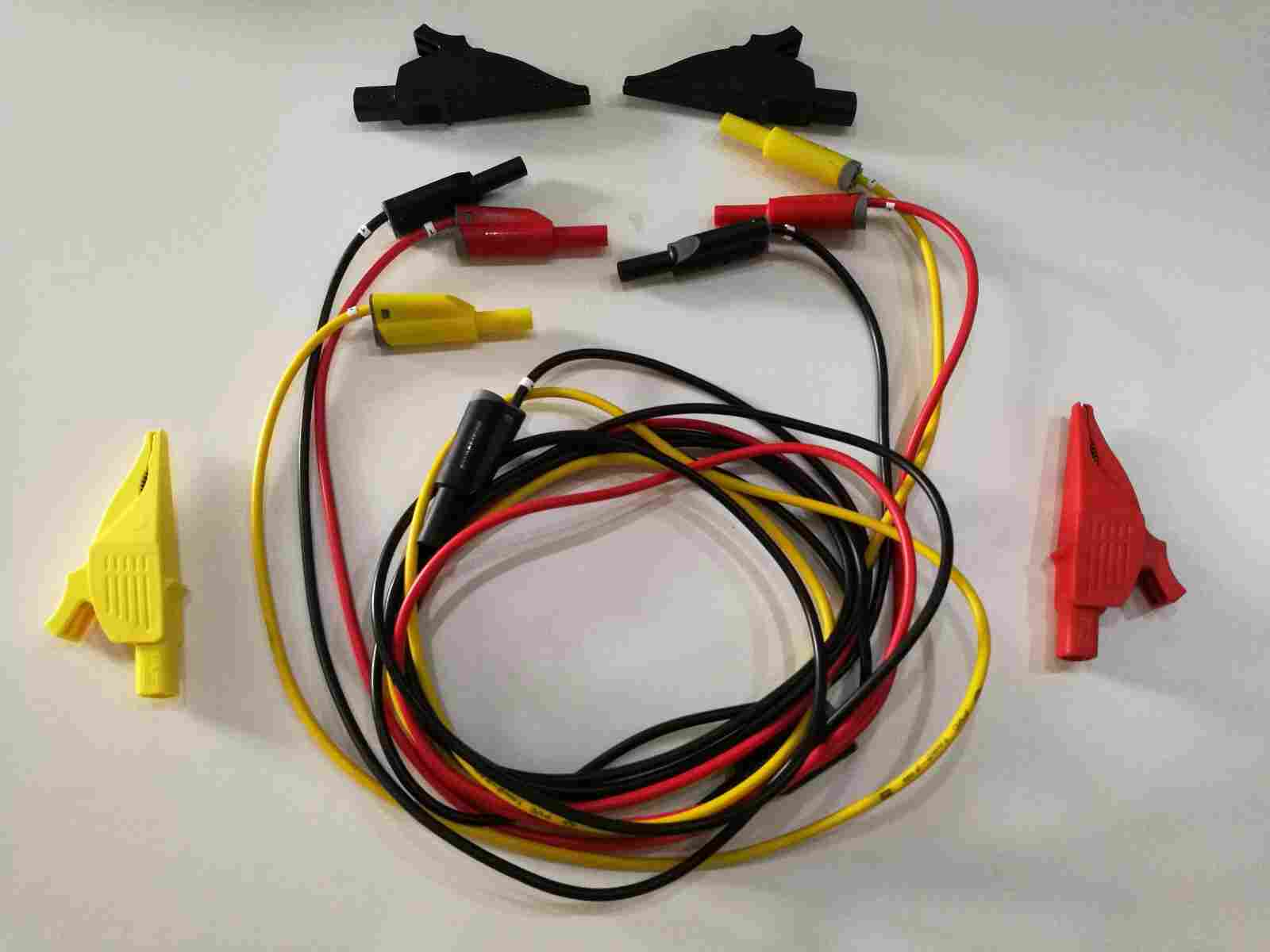

测试线 | 20A (标准测试线) 1.5米长 4mm长堆叠端子. 红色*1,黄色*1 黑色*2（每通道） | |||||||
鳄鱼夹 | 4mm终端鳄鱼夹- 红色*1,黄色*1 黑色*2（每通道） | |||||||

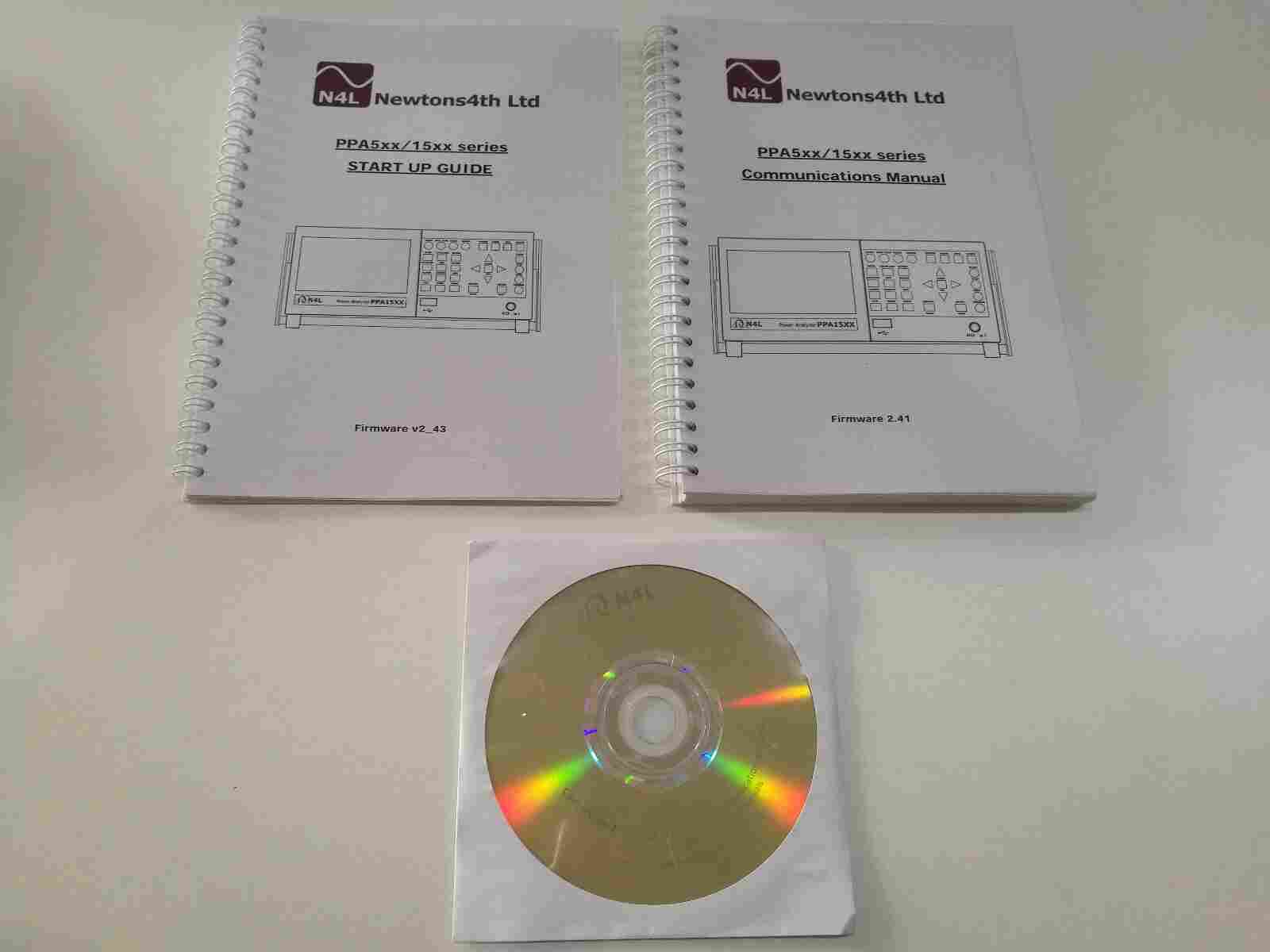

使用手册 | 使用手册，通讯手册，光盘一张 | |||||||
机械和外部特性 | ||||||||
显示 | 480×272 真彩 TFT | |||||||
尺寸 | 92H×215W×312D mm | |||||||
重量 | 3.3kg(单相), 4kg(3相) | |||||||
安全隔离 | 1000Vrms or DC(CATII), 600Vrms or DC(CATIII) | |||||||
电源 | 90 ～ 265Vrms, 50 ～ 60Hz, 40VAmax | |||||||
工作环境 | 5˚C to 40˚C rack mounted), 20-90% Non-Condensing Relative Humidity | |||||||
标准测试配件
▪ RS232电缆*1 USB电缆*1 ▪ 20A，1.5米测试线*4，鳄鱼夹*4
▪ 操作手册*1&通讯手册*1光盘*1
可选测试配件
