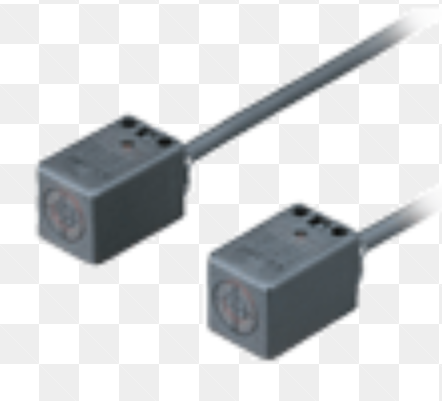

日本panasonic接近传感器中文说明GL-18HI
格
为满足接近传感器降低成本的需求，决定大幅降价。
适用于使用大量传感器的用户。
.
种类齐全
接近时ON型/离开时ON型，还备有异频型。
.
保护构造IP67G
GL-18H/18HL型实现了IP67G保护构造，防油。
.
2台可紧贴安装
由于2台传感器的频率不同，所以可以紧贴安装。
(GL-18HL型能安装在相距20mm的地方。)
.
长距离检测
GL-18HL型的检测距离可达12mm。即使检测物体的位置稍有偏差也能检测。
.
装备动作指示灯
装备有可确认检测状态的动作指示灯[GL-18H/18HL型红色]
| 种类 | 标准 | |||
| 异频 型 | ||||
| 型号 | GL-18H | GL-18HI | GL-18HB | |
| *工作距离(注2) | 5mm±10% | |||
| 稳定检测范围(注2) | 0〜4mm | |||
| 标准检测物体 | 铁25×25×t1mm | |||
| 应差(滞后现象) | 工作距离的15％以下(使用标准检测物体) | |||
| 电源电压 | 10〜30V DC 脉动P-P10%以下 | |||
| 消耗电流 | 10mA以下 | |||
| 输出 | NPN开路集电极晶体管 ・*流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：1.5V以下(流入电流100mA时) 0.4V以下(流入电流16mA时) | |||
| 输出动作 | 接近时ON | 离开时ON | ||
| *反应频率 | 1kHz | |||
| 工作指示灯 | 红色LED(输出ON时亮起) | |||
| 环 境 性 能 | 保护构造 | IP67(IEC)、IP67G（注3）、防渗漏型 | ||
| 使用环境温度 | -25〜+70℃、存储时：-25〜+70℃ | |||
| 使用环境湿度 | 45〜85%RH、存储时：45〜85%RH | |||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |||
| 绝缘电阻 | 所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表 | |||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |||
| 耐冲击 | 频率1,000m/s2(约100G) X,Y和Z方向各3次 | |||
| 检测距离 的变动 | 温度特性 | 使用环境温度范围内，+20℃时检测距离的±10％以内 | ||
| 电压特性 | 使用电源电压的±10％波动时，±2％以内 | |||
| 材质 | 外壳：聚芳酯 | |||
| 电缆 | 0.3mm2 3芯耐油橡皮电缆，长1m | |||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m | |||
| 重量 | 本体重量：约45g | |||
| 附件 | - | |||
(注1)：无时的测量条件为使用环境温度＝+23℃。
(注2)：*工作距离是指使用标准检测物体时的*可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。
| 种类 | 长距离 | |||
| 异频 型 | ||||
| 型号 | GL-18HL | GL-18HLI | GL-18HLB | |
| *工作距离(注2) | 12mm±10% | |||
| 稳定检测范围(注2) | 0〜10mm | |||
| 标准检测物体 | 铁40×40×t1mm | |||
| 应差(滞后现象) | 工作距离的15％以下(使用标准检测物体) | |||
| 电源电压 | 10〜30V DC 脉动P-P10%以下 | |||
| 消耗电流 | 10mA以下 | |||
| 输出 | NPN开路集电极晶体管 ・*流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：1.5V以下(流入电流100mA时) 0.4V以下(流入电流16mA时) | |||
| 输出动作 | 接近时ON | 离开时ON | ||
| *反应频率 | 500Hz | |||
| 工作指示灯 | 红色LED(输出ON时亮起) | |||
| 环 境 性 能 | 保护构造 | IP67(IEC)、IP67G(注3)、防渗漏型 | ||
| 使用环境温度 | -25〜+70℃、存储时：-25〜+70℃ | |||
| 使用环境湿度 | 45〜85%RH、存储时：45〜85%RH | |||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |||
| 绝缘电阻 | 所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表 | |||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |||
| 耐冲击 | 频率1,000m/s2(约100G) X,Y和Z方向各3次 | |||
| 检测距离 的变动 | 温度特性 | 使用环境温度范围内，+20℃时检测距离的±10％以内 | ||
| 电压特性 | 使用电源电压的±10％波动时，±2％以内 | |||
| 材质 | 外壳：聚芳酯 | |||
| 电缆 | 0.3mm2 3芯耐油橡皮电缆，长1m | |||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m | |||
| 重量 | 本体重量：约45g | |||
| 附件 | MS-GL18HL(传感器安装支架)：1个 | |||
(注1)：无时的测量条件为使用环境温度＝+23℃。
(注2)：*工作距离是指使用标准检测物体时的*可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。
