西门子6EP1332-4BA00技术规范

西门子6EP1332-4BA00技术规范

西门子6EP1332-4BA00技术规范由上海齐聚自动化科技有限公司提供，上海齐聚自动化科技有限公司销售西门子自动化产品,本公司长期经营：西门子PLC系列：操作面板/屏，LOGO、ET200、S7-200CN、S7-200Smart、S7-300、S7-400、S7-1200、S7-1500、触摸屏、变频器、伺服电机、数控、开关电源（西门子DP总线电缆接头, 西门子V20 、V90 电机、G120、440变频器、S110、S120 、软启动西门子设备等全系）及西门子设备维修

西门子6EP1332-4BA00技术规范

概述

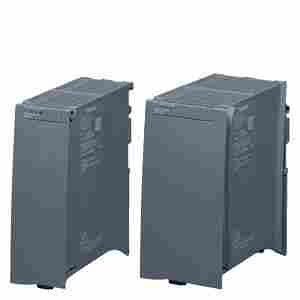

SIMATIC PM 1507 单相负载电源（PM = 电源模块）具有输入电压范围自动选择功能。其设计和功能非常适用于 SIMATIC S7-1500 PLC。它为 S7-1500 系统组件（例如，CPU、系统电源（PS）、输入和输出模块的 I/O 电路等）供电；必须时，也可以向传感器和执行器提供 24 VDC 电源。


-id="2136066138.roductinformationkoregion:0000002995._2:0000000000">

设计

  • 这些负载电源可直接固定到 S7-1500 安装导轨上（不连接到背板总线），并可直接安装到 CPU 的左侧（无需留出安装间隙）
  • 状态和故障诊断显示 LED：运行、故障、待机
  • 更换模块时使用的 ON/OFF 开关（运行/待机）
  • 电源连接插头带防触摸保护，通过电缆松紧件来连接输入电缆（可进行固定接线）
  • 插入式 24 V DC 输出端子带极性反接保护，用于连接 24 V 负载（可进行固定接线）

-id="2136066138.roductinformationkoregion:0000002996._3:0000000000">

功能

  • 通过自动范围切换，连接至所有 50/60 Hz (120 / 230 V AC) 单相电网
  • 短时间电源缓冲
  • 输出 24 V DC 电压，*限制在 28 V DC（防止过高的电压对 24 V 负载造成损坏）
  • 针对短时间过载，每分钟有 5 秒可有 50% 的“额外功率”，例如在切换 24V 用电设备时
  • 可并联两个负载电源以提高性能

-id="2136066138.roductinformationkoregion:0000002997._4:0000000000">

技术规范

商品编号

6EP1332-4BA00

6EP1333-4BA00

产品

S7-1500 PM1507

S7-1500 PM1507

电源，型号

24 V/3 A

24 V/8 A

输入





电网的形状

单相交流

单相交流

供电电压 AC 时





  •  初始值

范围自适应

范围自适应

供电电压





  •  1 AC 时 额定值

120 V

120 V

  •  2 AC 时 额定值

230 V

230 V

输入电压





  •  1 AC 时

85 ... 132 V

85 ... 132 V

  •  2 AC 时

170 ... 264 V

170 ... 264 V

输入端规格 广域输入

不

不

过电压的过载能力

2.3 ×V额定输入 ，1.3ms

2.3 ×V额定输入 ，1.3ms

工作条件 断电桥接方式

Vin = 93/187 V时

Vin = 93/187 V时

跨接时间 输出电流额定值中 在电网停电时 *小值

20 ms

20 ms

工作条件 断电桥接方式

Vin = 93/187 V时

Vin = 93/187 V时

电网频率





  •  1 额定值

50 Hz

50 Hz

  •  2 额定值

60 Hz

60 Hz

电网频率

45 ... 65 Hz

45 ... 65 Hz

输入电流





  •  输入电压额定值为 120 V 时

1.4 A

3.7 A

  •  输入电压额定值为 230 V 时

0.8 A

1.7 A

电流限制 接通电流 25 °C 时 *值

23 A

62 A

接通电流极限持续时间 25 °C 时





  •  *值

3 ms

3 ms

I2t 值 *值

1.3 A2·s

12 A2·s

保险丝规格

T 3,15 A/250 V (不可用)

T 6.3 A/250 V (不可用)

  •  电源线内

建议微型断路器：10A特性曲线B 或6A特性曲线C

建议微型断路器：16A特性曲线B，或10A特性曲线C

输出





电压波形 输出端上

调节后、零电位直流电压

调节后、零电位直流电压

输出电压 DC 时 额定值

24 V

24 V

输出电压





  •  输出端 1 上 DC 时 额定值

24 V

24 V

相对公差 电压

1 %

1 %

相对调节精度 输出电压





  •  输入电压缓慢波动时

0.1 %

0.1 %

  •  欧姆负载缓慢波动时

0.1 %

0.1 %

剩余波纹度





  •  *值

50 mV

50 mV

电压峰段





  •  *值

150 mV

150 mV

产品功能 可调整输出电压

不

不

显示方式 针对正常运行

绿色 LED 说明 24 V 正常；红色 LED 说明出现故障；黄色 LED说明处于待机模式

绿色 LED 说明 24 V 正常；红色 LED 说明出现故障；黄色 LED说明处于待机模式

输出电压特性 接通时

V输出无调（软启动）

V输出无调（软启动）

动作延迟时间 *值

1.5 s

1.5 s

电压升高时间 输出电压





  •  典型

10 ms

10 ms

输出电流





  •  额定值

3 A

8 A

  •  测量范围

0 ... 3 A

0 ... 8 A

输出的有效功率 典型

72 W

192 W

瞬时过载电流





  •  启动期间短路 典型

12 A

35 A

  •  运行期间短路 典型

12 A

35 A

过电流持续过载时间





  •  启动期间短路

70 ms

70 ms

  •  运行期间短路

70 ms

70 ms

产品特点





  •  设备并联

是的

是的

并联设备的数量 增加功率

2

2
