带漏保防爆检修箱BXX52-4/16A

1 型号含义

　　BXX 52－ □ /□ □ □

　　额定电流

　　K：带开关

　　支路额定电流

　　支路数

　　设计序号

　　防爆检修电源插座箱

　　2 结构概述

　　插座箱外壳用ZL102铸铝合金制成，箱体下端设有电缆引入装置。供电源进线用。

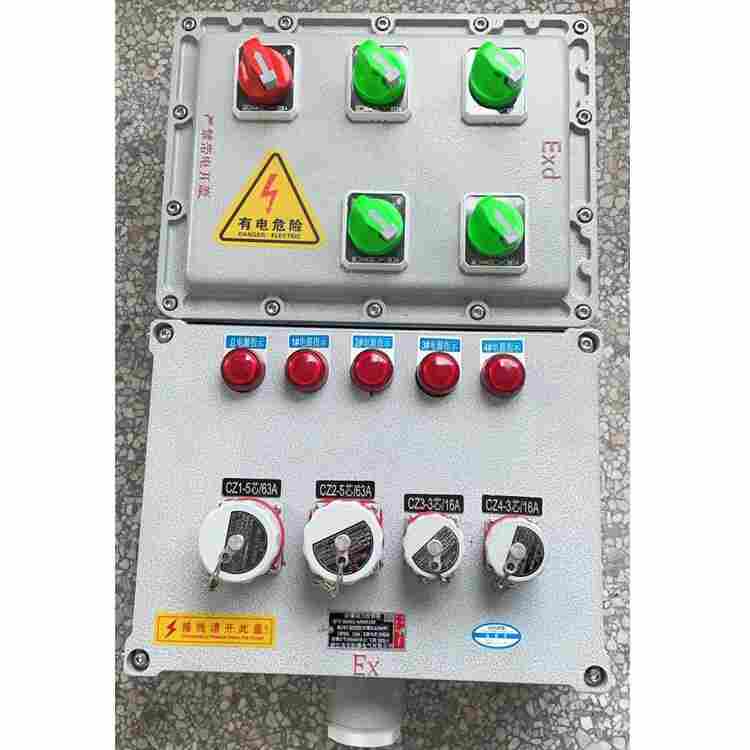

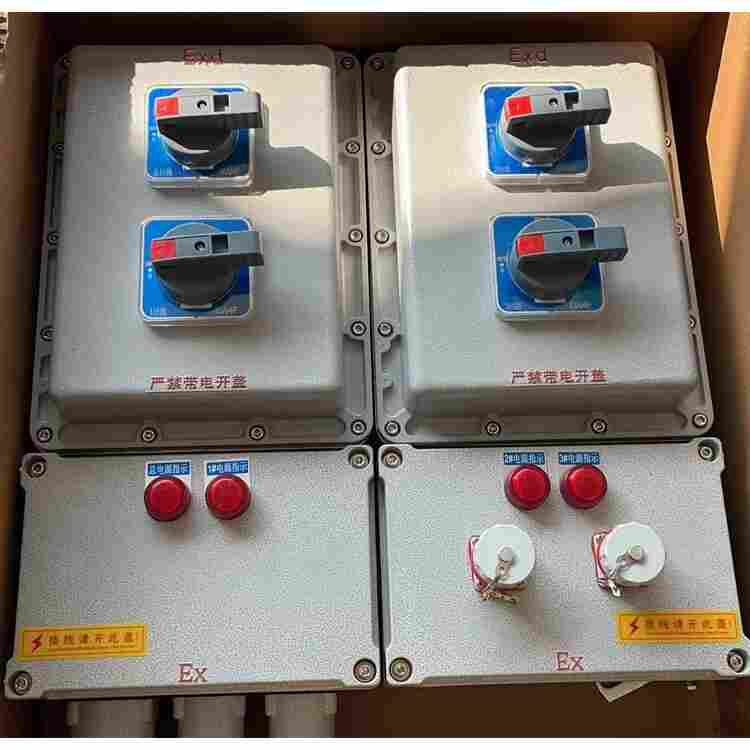

　　带漏保防爆检修箱BXX52-4/16A防爆动力检修插座箱 是用ZL102铸铝铸成，表面喷塑。进线腔外壳为增安型，其他为圆筒型隔爆型结构。其整体结构分插头、插座两部分。插座与电源相连，插头与电气设备相连。插座上有分、合指示。插头的接地触头比主触头长，使主触头未接通前先将接地线接通。在拔脱插头时，后分断接地触头，以保安全。插头插入后，插头上的转套向右旋转一定的角度后，则电源接通，此时插头不能拔脱；反之，将插头向左旋转一定角度，则电源断开，此时插头可拔脱。插座上设有防护盖，在插头拔落后，防护盖将插座遮蔽，以免外物进入。

　　3主要技术参数

　　插销的主要技术参数见下表。

　　主电路额

　　定电压V 支路额

　　定电压V 支路额

　　定电流A 级数 防爆标志 出线管口螺纹 电缆外径Фmm

　　380 220 15～30 1P+N+PE dⅡCT4 G ? 8～15

　　380 3P+PE

　　3P+N+PE

　　5 外形及安装尺寸

　　6 安装、使用与维修

　　6．1 安装前应检查插座箱铭牌上所列数据是否与实际使用条件相符。

　　6．2 插座箱应可靠接地。

　　6．3 带漏保防爆检修箱BXX52-4/16A防爆动力检修插座箱 安装时将盖打开，电源线通过引入装置接入箱内，将盖紧固，然后把压紧螺母旋紧，使电缆达到密封状态，即可使用。

　　6．4 安装和维修时应妥鄯保护隔爆面，以确保其中密封性能，在维修时若发现其老化应到制造厂家购买，并及时更换。

　　6．5 所有密封圈、垫在安装时均压紧，以确保其中密封性能，在维修时若发现其老化应到制造厂家购买，并及时更换。

　　6．6 维护、修理时须断电源后开盖。
