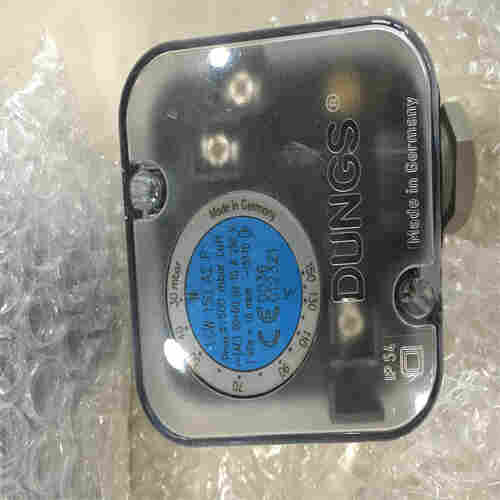

DUNGS冬斯压力开关LGW50A4目前有货

DUNGS冬斯压力开关LGW50A4目前有货

适用于500 mbar以下压力 。

适用于1，2，3类气体及其他无腐蚀性气体。

可调节量程分别为0.4…3mbar、 1…10mbar、 2.5…50mbar、 30…150mbar、

LGW..A4软管接口φ4.6mm。

压差盘两侧压力处于平衡状态。弹簧推杆在弹簧力的作用下压迫微动开关，

使其处于断开状态;当风机工作时，由于风机抽风的作用使压差盘的上侧成负压状态，

下侧压力腔内的正压推动阀膜使弹簧推杆向上运动，释放微动开关的触点，

压力监测器可以不借助于辅助电源工作

　　铸铝底座

　　底部1/4”接口测压口

LGW..A4P中心外壳下面有G1/4螺纹，用于过大压力。带检测按钮，以及用于负压的接口和G1/8内螺纹。

*工作过压

LGV3A4 -

500mbar

LGF150A4

标准:

根据IS0228,外壳底面中心位置，G1/4内螺纹

压力连接

特殊规格。附加的G1/4左侧内螺纹

测量连接

金属外壳上的测量接管09

环境温度

-150C到

+70oC

温度范围

介质温度

-15cC到

+70cC

储存温度

-30oC到

+80oC

外壳

压铸铝

材料

开关部件

聚酰胺(PA)

膜片

丁二烯-丙烯晴橡胶碱

操作接触部件

纯银

交流电有效值

*小*

操作电压

24V

250V

直流电

*小*

24V

48V

额定电流

交流电有效值10A

标准结构:通过电缆入口M20x1.5电线连接到固定接线柱上

电路连接

特殊结构:接插连接，用于复合德国工业标准DIN EN 175 301-803要 求的线路

插座，3极带保护触点

防护等级

LGV... A4根据IBC 529 (EN 60529) ，IP54

LGV... A4/2根据IEC 529 (EN 60529) . IP65

调整公差

开关点偏差可为额定值士15%，在压力下降，膜片位置垂直时进行校准

,LGW50A1,LGW1.5A1 GW3A5、

GW10A5、GW50A5、GW150A5，

GW500A5，

GW3A6、GW50A6、GW150A6，

LGW50A2P、LGW150A2P，

LGW3A4，LGW10A4，LGW50A4，LGW150A4,LGW500A4,

GW500A6,

GW10A2,GW50A2,GW150A2,

GW500A2,
