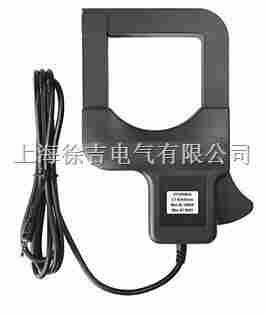

ETCR080A-大口径钳形电流传感器
来源：上海徐吉电气有限公司
发布时间：2018-08-22 11:01:04
ETCR080A-大口径钳形电流传感器是上海徐吉电气有限公司生产销售ETCR080A-大口径钳形电流传感器，ETCR080A-大口径钳形电流传感器适用于交流电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，大口径(80mm×80mm：可钳φ80mm电缆，或96mm×4mm线排）、便携式钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。
ETCR080A-大口径钳形电流传感器详细介绍
本目录是上海徐吉电气有限公司为您精心提供
ETCR080A-大口径钳形电流传感器
|
功 能 |
交流电流、高次谐波电流、相位、电能、功率、功率因数等检测 |
|
检测方式 |
钳形CT |
|
钳口尺寸 |
80mm×80mm(可钳φ80mm导线，或96mm×4mm线排) |
|
量 程 |
0.0A～2500A AC |
|
分 辨 率 |
0.1A AC |
|
精度等级 |
±1.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，导线处于钳口中心位置) |
|
匝 比 |
1:3000 |
|
相位误差 |
≤3°(50Hz/60Hz；23℃±2℃) |
|
参考负载 |
RL：0～2500A≤0.3Ω |
|
输出方式 |
电流感应输出 |
|
输出接口 |
φ3.5mm音频插头/BNC插头/4.0mm双香蕉插头（按客户要求） |
|
输 出 线 |
2芯屏蔽线，线长2m |
|
导线位置 |
被测试导线处于钳口的中心位置 |
|
电流频率 |
45Hz～60Hz(被测电流频率) |
|
频率特性 |
10Hz～100kHz |
|
线路电压 |
AC 600V以下线路测试 |
|
外形尺寸 |
长194mm×宽145mm×厚40mm |
|
质 量 |
780g |
|
工作温湿度 |
-20℃～50℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘强度 |
AC 3700V/rms(铁心与外壳之间) |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
|
随机附件 |
传感器：1件 |
三．外形尺寸
