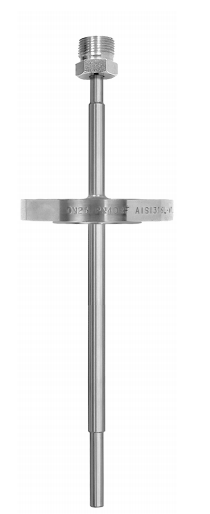

E+H热保护套管 适用于温度传感器

E+H热保护套管 适用于温度传感器

7ML5221-1DB11

由焊接管制成的热电偶套管

法兰工艺连接

应用

热电偶套管设计用于石油和天然气行业，但也可用于

一般应用。模块化配置可用于所有工业流程

具有严重的热应力和机械应力。

•由焊接管制成的热电偶套管。

•工艺连接采用法兰连接。

•可根据工艺选择延伸长度、浸入长度和长度

要求。

•可根据客户要求制造特殊版本。

属性

AISI 316Ti/1.4571 X6CrNiMoTi17-12-2 700°C（1292°F）•奥氏体不锈钢

•一般耐腐蚀性高

•通过添加钼（如磷酸），在氯基和酸性非氧化环境中具有特别高的耐腐蚀性

以及低浓度的硫酸、乙酸和酒石酸）

•提高了对晶间腐蚀和点蚀的抵抗力

•添加钛m

配置

测量原理

热保护套管

特点/应用

装配保护管

类同DIN 43772 Form 2F/3F

顶部连接

外螺纹：M24 x 1.5

*标准插入深度

445 mm，其他长度按需订购

过程连接

法兰：

DN25 PN40 B1（EN1092-1）

DN25 PN63 B1（EN1092-1）

热保护套管底部管径

16 x 10 mm

接液部件材质

1.4571

热保护套管末端类型

缩径管，Ø12 x 7 x 50 mm

温度范围

200…600 °C (-328...1.112 °F)

400 °C时*过程压力

取决于压力等级，不过PN63
