骏河精机SURUGA SEIKI直线滚珠导轨KWL06050-C1-C,由深圳市京都玉崎电子有限公司供应销售
深圳市京都玉崎电子有限公司销售骏河精机SURUGA SEIKI直线滚珠导轨KWL06050-C1-C，并提供报价图片。

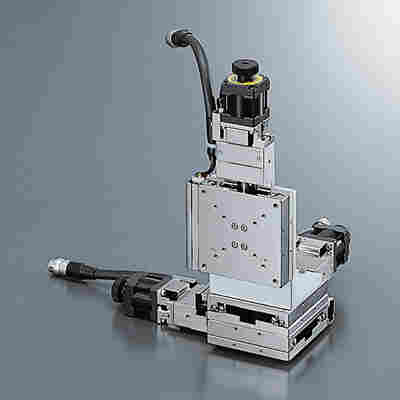

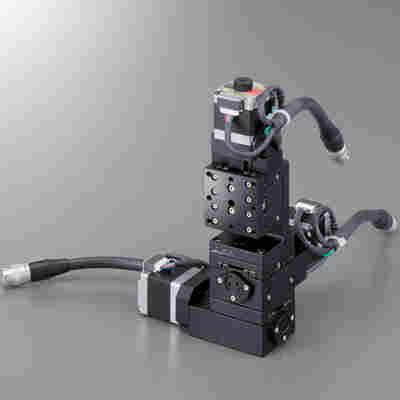

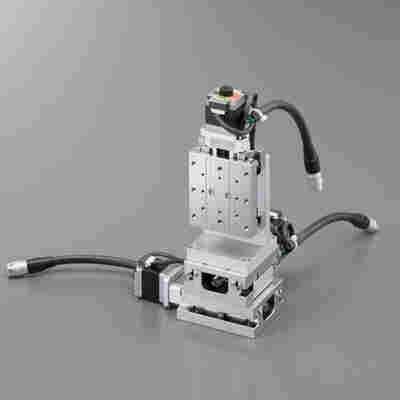

| 系列名称 | XYZ轴 直线滚珠导轨 ：KWL06030 | XYZ轴 直线滚珠导轨 ：KWL06050 | XYZ轴 直线滚珠导轨 ：PMZG413 |
|---|---|---|---|
| 滑台面尺寸 | 60×60mm | 60×60mm | 40×40mm |
| 移动量[mm] | 30 | 50 | 13 |
| 耐负载[kgf] | 7 | 7 | 5 |
| 导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 |
| 主材质 | 不锈钢 -无电解镀镍处理 | 不锈钢 -无电解镀镍处理 | 不锈钢 -无电解镀镍处理 |
| *速度 [mm/sec] | 0 | ||
| 单轴精度规格 重复定位精度 [±μm以内] | 0.5 | 0.5 | 0.5 |
| 单轴精度规格 直线度[μm以内] | 3 | 3 | 1 |
高亮不同项
| 产品图片 | |||
|---|---|---|---|

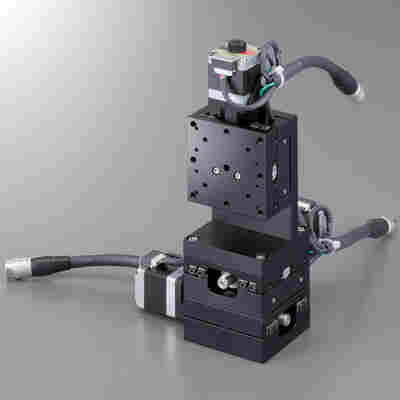

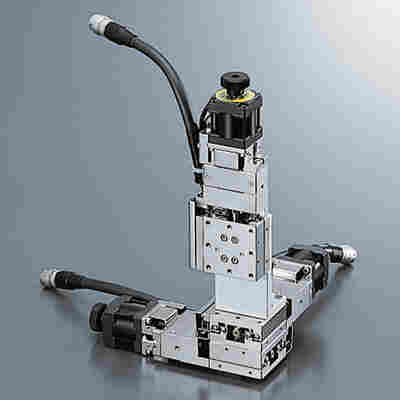

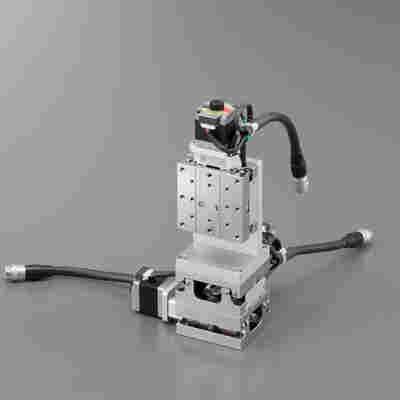

| 系列名称 | XYZ轴 直线滚珠导轨 ：PMZG513 | XYZ轴 直线滚珠导轨 ：PMZG615 | XYZ轴 直线滚珠导轨 ：PMZG715 |
| 滑台面尺寸 | 50×50mm | 60×60mm | 70×70mm |
| 移动量[mm] | 13 | 15 | 15 |
| 耐负载[kgf] | 5 | 5 | 5 |
| 导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 |
| 主材质 | 不锈钢 -无电解镀镍处理 | 不锈钢 -无电解镀镍处理 | 不锈钢 -无电解镀镍处理 |
| *速度 [mm/sec] | 10~50 | 10~50 | 10~50 |
| 单轴精度规格 重复定位精度 [±μm以内] | 0.5 | 0.5 | 0.5 |
| 单轴精度规格 直线度[μm以内] | 1 | 1 | 1 |
高亮不同项
| 产品图片 | |||
|---|---|---|---|

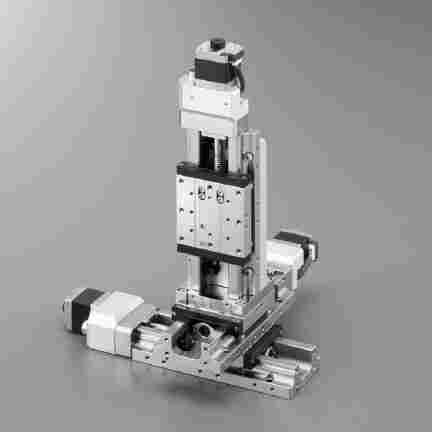

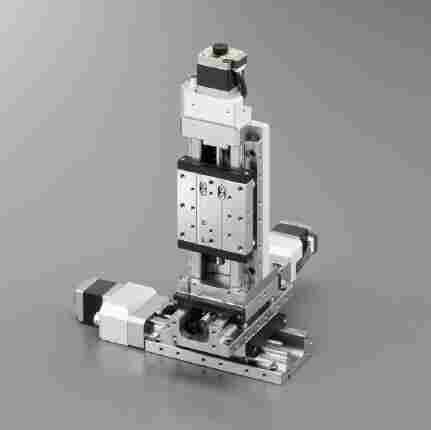

| 系列名称 | XYZ轴 直线滚珠导轨 ：KWG06020 | XYZ轴 直线滚珠导轨 ：KWG06030 | XYZ轴 交叉滚柱导轨 ：KWC04015 |
| 滑台面尺寸 | 60×60mm | 60×70mm | 40×40mm |
| 移动量[mm] | 20 | 30 | 15 |
| 耐负载[kgf] | 3 | 3 | 3 |
| 导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 交叉滚柱导轨 |
| 主材质 | 不锈钢 -无电解镀镍处理 | 不锈钢 -无电解镀镍处理 | 铝 -黑阳极氧化处理 |
| *速度 [mm/sec] | 20~30 | 20~30 | 10 |
| 单轴精度规格 重复定位精度 [±μm以内] | 0.5 | 0.5 | 0.5 |
| 单轴精度规格 直线度[μm以内] | 3 | 3 | 3 |
高亮不同项
| 产品图片 | |
|---|---|
| 系列名称 | XYZ轴 交叉滚柱导轨 ：KWC06020 |
| 滑台面尺寸 | 60×60mm |
| 移动量[mm] | 20 |
| 耐负载[kgf] | 3 |
| 导轨 | 交叉滚柱导轨 |
| 主材质 | 铝 -黑阳极氧化处理 |
| *速度 [mm/sec] | 20 |
| 单轴精度规格 重复定位精度 [±μm以内] | 0.3 |
| 单轴精度规格 直线度[μm以内] | 3 |
型号
报价
CAD数据
| KWL06030-C1-C | KWL06030-C1-C4 | KWL06030-C1-F | KWL06030-C1-F4 | KWL06030-C1-G | KWL06030-C1-G4 | KWL06030-C1-MA4M | KWL06030-C1-MAM | KWL06030-C1-PA4P | KWL06030-C1- | KWL06030-C1-UA4U | KWL06030-C1-UAU | KWL06030-N1-C | KWL06030-N1-C4 | KWL06030-N1-F | KWL06030-N1-F4 | KWL06030-N1-G | KWL06030-N1-G4 | KWL06030-N1-MA4M | KWL06030-N1-MAM |
| 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 | 加入购物车 |
滑台面尺寸
移动量[mm]
耐负载[kgf]
滚珠丝杆 φ直径
-导程[mm]
导轨
主材质
盖板
传感器盖板位置
传感器电源电压[V]
传感器逻辑
原点传感器选配件
【控制器】
DS102/DS112/DS2000A
马达选配件
配件电缆
润滑脂更换
*速度
[mm/sec]
分辨率
单轴精度规格
单向定位精度
[μm以内]
单轴精度规格
重复定位精度
[±μm以内]
单轴精度规格
空转
[μm以内]
单轴精度规格
直线度[μm以内]
单轴精度规格
俯仰角[″以内]
单轴精度规格
偏航角[″以内]
垂直度（全行程）
[μm以内]
自重[kg]
60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm | 60×60mm |
30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 | φ8导程1 |
直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 | 直线滚珠导轨 |
不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 无 | 无 | 无 | 无 | 无 | 无 | 无 | 无 |
~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ | ~ |
无 | 中央左 | 无 | 中央左 | 无 | 中央左 | 中央左 | 无 | 中央左 | 无 | 中央左 | 无 | 无 | 中央左 | 无 | 中央左 | 无 | 中央左 | 中央左 | 无 |
支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 不支持 | 不支持 |
5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 | α步进_□28mm | α步进_□28mm | 伺服马达（支持J4） | 伺服马达（支持J4） | 5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 | 5相步进 |
无电缆 | 无电缆 | 无电缆 | 无电缆 | 无电缆 | 无电缆 | 带电磁制动器用电缆 | 带电磁制动器用电缆 | α步进用电缆 | α步进用电缆 | 伺服马达用电缆 | 伺服马达用电缆 | 无电缆 | 无电缆 | 无电缆 | 无电缆 | 无电缆 | 无电缆 | 带电磁制动器用电缆 | 带电磁制动器用电缆 |
标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 | 标准润滑脂 |
20 | 20 | 30 | 30 | 15 | 15 | 25 | 25 | 40 | 40 | 50 | 50 | 20 | 20 | 30 | 30 | 15 | 15 | 25 | 25 |
2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 1μm/脉冲(Full-step) | 1μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 1μm | 1μm | 22位编码器 | 22位编码器 | 2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 1μm/脉冲(Full-step) | 1μm/脉冲(Full-step) | 2μm/脉冲(Full-step) | 2μm/脉冲(Full-step) |
5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 | 15 μm以内 |
4.74 | 4.74 | 5.01 | 5.01 | 4.74 | 4.74 | 5.97 | 5.97 | 4.86 | 4.86 | 5.46 | 5.46 | 4.56 | 4.56 | 4.83 | 4.83 | 4.56 | 4.56 | 5.79 | 5.79 |
高亮不同项
