产品简介：

日本SMC MSQ 系列 摆台 齿轮齿条式 MSQB 基本型

型号：MSQB30R

平台和摆动气缸一体化

带角度调节功能

负载可直接安装，本体安装时易于对中

可选择内置液压缓冲器或外部缓冲器

尺寸 30 30

追记号 R 带内部缓冲器

磁性开关型号 - 无磁性开关 磁环内置

磁性开关个数 - 2个 或 无

通口的种类 - M5(10,20);Rc1/8(30,50,70,100,200)

其他特性：

气缸通口尺寸 1/8

精度 基本型

形式 气压式

内置磁环 内置磁环

安装件 基本型

使用流体 空气

缓冲形式 带内部缓冲器

接管口位置 侧面通口

低使用压力 0.1 MPa

高使用压力 0.6 MPa

角度调整范围 0～190 °

大摆动角度 190 °

环境温度 0～60℃

给油 不给油式

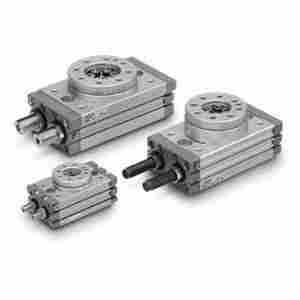

产品图片：

允许动能 0.116 J

缸筒材质 铝合金

齿轮材质 碳钢

端盖材质 铝合金

动作上稳定的摆动时间调整范围 0.2～0.7 s/90°

缸径 Φ21 mm
