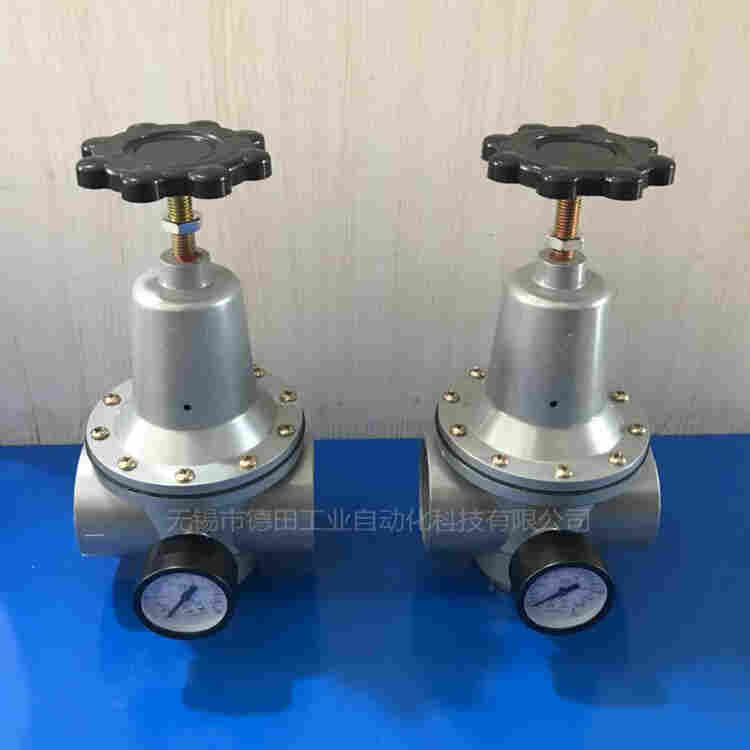

无锡DETIAN德田 QTY-G11/4 空气减压阀

１、空气减压阀是在一般气动控制系统和一般气动管路中需要保持一定空气压力的条件下使用。

２、空气减压阀亦称气动调压阀是溢流式直动型空气减压阀，它直接靠手柄操纵调压弹簧来调节输出压力，可在规定调压范围内实现无级调压，并保持稳定于调定值。

３、空气减压阀下游压力(输出口压力)过调定压力时，溢流阀开始溢流，故对于不准溢漏到空气中的有害气体，不得直接采用本系列产品。

４、空气减压阀采用平衡式进气阀，故输入压力在高于调定压力的范围内的变动对输出压力影响甚微。
二、图形符号

三、型号说明

四、技术参数

压力特征曲线

五、外形及连接尺寸

公称通径（mm)	M			L	L1	L2	L3
6	G1/8"	－－	M10×1	158	80	80	60
8	G1/4"	M12×1.25	M14×
					80	80	60
15	G1/2"	M20×1.5	M22×
20	G3/4"	－－	M27×2	232	120	100	60
25	G1"	－－	M33×2	232	120	100	60
40	G11/2"	－－	M48×2	277	136	100	60
50	G2"	－－	M60×2	297	148	100	60

*QTY－40、50压力调节手柄备有两种形式〔手把式、手轮式）可供用户选择，不注明只供手把式。
