PMAC625-WSC谐波多功能电力仪表是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PMAC625-WSC谐波多功能电力仪表PMAC625-WSC-江苏舜高2022已更新

PMAC625-WSC谐波多功能电力仪表产品介绍
岳阳
多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量等需求而设计，能够高精度测量三相电网中的所有常用电力参数，三相电压/电流、有功/无功/视在功率、功率因数、频率、四象限电能、复费率电能、需量、开关量输入监测、开关量输出控制、模拟量输出、并带有通讯接口、电能脉冲输出等功能。具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。

PMAC625-WSC谐波多功能电力仪表PMAC625-WSC-江苏舜高2022已更新

PMAC625-WSC谐波多功能电力仪表功能特点

三相电力参数测量仪(多功能电力仪表)是一种简单可靠的测控装置，具有数据采集和控制功能。可广泛应用于电力系统、智能楼宇、监控系统、低压配电等自动化领域。
三相电力参数测量仪(多功能电力仪表)适用于低压和高压系统。
提供的测量功能，如相电压、线电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参数，可以充分满足低压或者高压三相电力网络中电气监控的要求。还具有很强的扩展功能，如监视开关状态的两路开关量输入、两路脉冲输出、控制开关动作的两路继电器报警输出、两路4-20mA模拟量变送输出，以及通过RS485/MODBUS通讯，对仪表进行组网管理。用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制。

PMAC625-WSC谐波多功能电力仪表PMAC625-WSC-江苏舜高2022已更新
PMAC625-WSC谐波多功能电力仪表技术指标

测量精度
　　电 压 0.2%
　　电 流 0.2%
　　有功功率 0.5%
　　无功功率 0.5%
　　视在功率 0.5%
　　功率因数 0.2%
　　有功电度 1%
　　无功电度 1%
　　频 率 0.2%
电流输入
　　额定电流：AC1A、5A 电流变比可设定
　　过载能力 1.2倍持续，瞬时10倍/10秒
　　负 荷 小于0.2VA
　　精 度 0.2%
　　阻抗：＜0.1Ω
电压输入
　　额定电压：AC100V、400V 电压变比可设定
　　过载能力：1.2倍持续，瞬时2倍/1秒
　　功耗：＜0.2VA
　　精 度：0.2%
　　阻抗：＞200kΩ
脉冲输出
　　输出方式:集电极开路的光耦脉冲，2路输出
　　脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
　　标配1路RS485通讯接口，Modbus-RTU通讯协议
　　波特率38400、19200、9600、4800可设定
工作电源
　　交直流控制电源
　　工作范围：AC80-270V、DC90-350V
　　功 耗：＜1W
开关量输入
　　2、4或8路干接点输入，内置+5V电源
开关量输出
　　输出方式：2或4路继电器常开触点输出
　　触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
　　输出方式：1、2或4路输出，0～20mA、4～20mA可编程
　　负载能力：≤500Ω
适用环境
　　工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
　　储存温度：-20℃~+70℃
　　相对湿度：5%~95%不结露，无腐蚀性气体
　　海拔：≤2500m
安全（电气绝缘性质）
　　工频耐压：
　　电源、电压输入回路、电流输入回路两两之间AC2kV/1min；　　
　　电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
　　绝缘电阻：输入、输出端对机壳>5MΩ

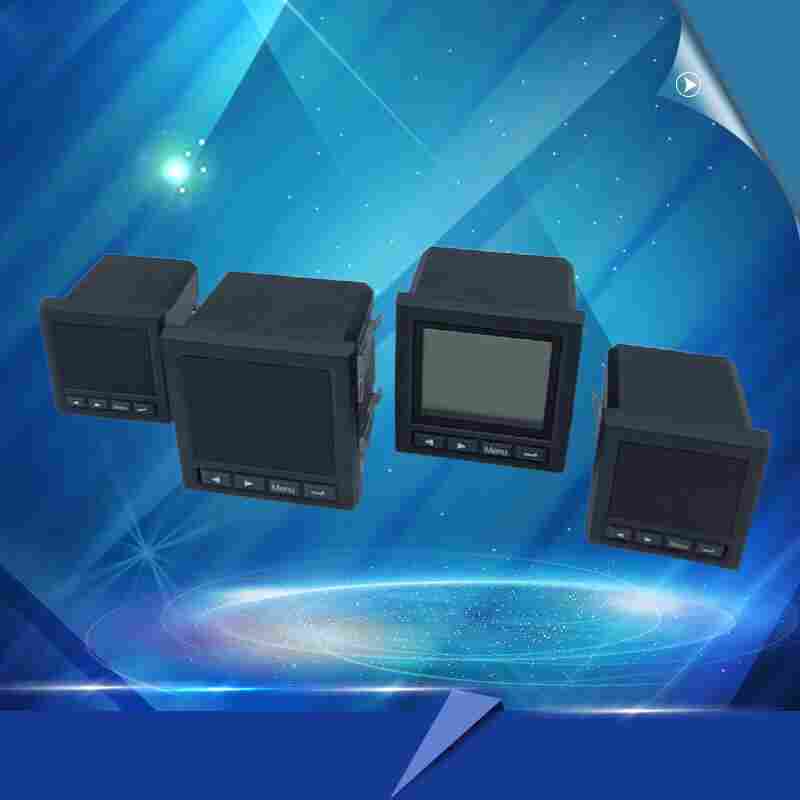

电力仪表安装尺寸（单位mm ）
　　Z的外形尺寸 80*80mm 深 75mm
　　Z的外形尺寸 96*96mm 深 75mm
　　Z的外形尺寸 120*120mm 深 75mm

PMAC625-WSC谐波多功能电力仪表PMAC625-WSC-江苏舜高2022已更新
安装使用说明

接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。

PMAC625-WSC谐波多功能电力仪表PMAC625-WSC-江苏舜高2022已更新
舜高智能售后服务政策

一、质量*：
1、 产品的制造和检测均有质量记录和检测资料。
2、 对仪器仪表产品性能的检测，诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、价格*：
1、为了保证产品的高可靠性和*性，系统的选材均选用国内或产品。
2、在同等竞争条件下，公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以惠的价格提供给贵方。
三、交货期*：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，仪器仪表公司可特别组织生产、安装，力争满足用户需求。
2、产品交货时，公司向用户提供下列文件；
① 技术使用说明书
② 保修单
四、售后服务*：
1、服务宗旨：快速、果断、准确、周到、
2、服务目标：服务质量赢得用户满意
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，1-3个工作日内予以解决。 用户可以通过售后咨询有关技术问题，并得到明确的解决方案
4、服务原则：仪器仪表产品保修期为3年，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素 造成的设备损坏，供方维修或提供的配件均按成本价计。更多资讯尽在仪器仪表门户。
