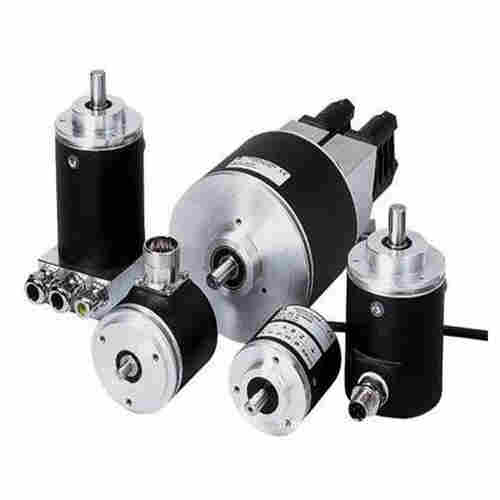

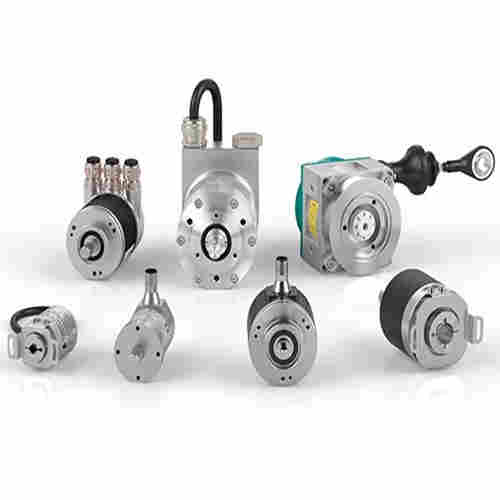

倍加福多圈*值旋转编码器ASM58N-F3AK1R0GN-121选购方法

倍加福多圈*值旋转编码器ASM58N-F3AK1R0GN-121技术参数

*值编码器介绍：

这是能将电动机一转内的角度数据输出到外部目标的检测器。*编码器一般能够以 8 到 12位输出 360 °

增量编码器有一个缺点：即当发生电源故障时丢失轴位置。然而，对于*编码器来说，即使发生电源故障也不丢失轴位置。可以输出各种代码，诸如二进制代码和 BCD 代码。

*编码器比增量编码器更昂贵、更、更大。参考“编码器"

多圈*值编码器 ASM58-0

工业标准外壳 ∅58 mm

30 位，多匝

数据传输速度高达 2 MBaud

光隔离的 RS 422  接口

嵌入式空心轴

零位调整功能

技术参数节选：

通用规格

检测类型 光电采样

设备类型 多圈*值编码器

功能性安全相关参数

MTTFd 150 a

任务时间 (TM) 20 a

L10 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下

诊断覆盖率 (DC) 0 %

电气技术规格

工作电压 4,5 ... 30 V DC

空载电流 * 180 mA

可用前的时间延迟 < 250 ms

线性度 ±在 16 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB

输出码 格雷码，二进制码

Code course（计数方向） 顺时针递减（顺时针旋转，code course 递减）

接口

接口类型 SSI

单稳态触发时间 20 ± 10 µs

分辨率

 单圈 可达 16 Bit

 多匝 14 Bit

 体解决方案 可达 30 Bit

传输速率 0,1 ... 2 MBit/s

电压降 UB - 2,5 V

符合标准 RS 422

输入 1

输入类型 选择计数方向（顺时针/逆时针）

信号电压

 高 4,5 ... 30 V

 低 0 ... 2 V

输入电流 < 6 mA

接通延时 < 10 ms

输入 2

输入类型 零位调整 (PRESET 1)

信号电压

 高 4,5 ... 30 V

 低 0 ... 2 V

输入电流 < 6 mA

接通延时 < 10 ms

连接

连接器 类型 9416 (M23)，12 针，类型 9416L (M23)，12 针

电缆 ∅7 mm，6 x 2 x 0.14 mm2，1 m

发射干扰 DIN EN 61000-6-4

抗扰度 DIN EN 61000-6-2

耐冲击性 DIN EN 60068-2-27，100 g，6 ms

抗振性 DIN EN 60068-2-6，20 g，10 ... 2000 Hz

环境条件

工作温度 -40 ... 85 °C (-40 ... 185 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

材料

 组合 1 外壳：带粉末涂层的铝材

法兰：铝

轴：不锈钢

 组合 2 (Inox) 外壳：不锈钢

法兰：不锈钢

轴：不锈钢

质量 大约 460 g （组合 1）

大约 800 g （组合 2）

旋转速度 * 12000 min -1

惯性力矩 50 gcm2

起始扭矩 < 5 Ncm

轴负载

 角度偏移 ± 0,9 °

 轴向偏移 静态：±0.3 mm，动态：±0.1 mm

 径向偏移 静态：±0.5 mm，动态：±0.2 mm

工作原理介绍：

系列*编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线编排，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的2进制编码（格雷码），这就称为n位*编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。

*编码器由机械位置确定编码，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。

选购方法：

单圈*值编码器到多圈*值编码器。
*值旋转单圈*值编码器，以转动中测量光电码盘各道刻线，以获取*的编码，当转动过360度时，编码又回到原点，这样就不符合*编码*的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈*值编码器。
测量旋转过360度范围，用到多圈*值编码器，编码器生产运用钟表齿轮机械原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的*编码器就称为多圈式*编码器，它同样是由机械位置确定编码，每个位置编码*不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，使用往往富裕较多， 这样在安装时不必要费劲找零点， 将某一中间位置作为起始点就可以了，大大简化了安装调试难度。
