油压系统压力传感器如何测量--南京合越智能南京合越智能科技有限公司油压系统压力传感器如何测量--南京合越智能,南京合越智能为智能协作机器人、群控机器人、机器人柔性夹爪及仿生机器人、柔性感知传感器、运动传感器、触觉与电子皮肤传感器，接触压力分布测量，机器人、生物体与环境三位一体交互定位与运动追踪测量技术领域的科研服务；为柔性电子技术在医疗远程分析、可穿戴设备、软机器人、光电智能传感器等的应用提供从原型设计，制作到测试分析全流程的解决方案。
详细介绍
得益于的传感器技术，BPMS成为测量人体压力分布的工具。座椅传感器的空间分辨率为每平方厘米1个传感点，每片
传感器含2000借助于BPMS系统，座椅的设计者和制作者能够优化材料的选择，分析身体进出座位时的压力变化，优化
司机的坐姿，记录司机在现场行驶试验过程中姿势的变化；研究高速和低速行驶时的振动变化，从而确定悬挂减震系统的司机的作用。BPMS和可测量人体坐骨等的尺寸信息。
压力分布测量系统的之处在于其技术--柔性薄膜网格状触觉压力传感器。这种传感器薄可达0.1mm，且柔性很好，因而为测量各种接触面之间的压力创造了更好的条件。与以往传统的测量方法相比，这是一种经济、高效、、快速、直观、方便的压力分布测量工具。 GM, Ford, Toyota, Honda, BMW, Peugeot, Citroen, Renault, Volvo, Delphi, Johnson Controls, Bertrand Faure, and Magna 等许多公司使用人体压力测量系统。
一 人体压力分布测量技术介绍
得益于的传感器技术，BPMS成为测量人体压力分布的工具。座椅传感器的空间分辨率为每平方厘米1个传感点，每片传感器含2000多个传感点，这是任何其他相关测量系统无法比拟的。这种密度的空间分辨率使得用户能够确定座椅的接缝、垫子、支撑物、泡沫硬度和支撑结构对压力分布和乘员舒适度的影响。系统的动态采样率为127Hz，随时采集车辆行驶期间乘员对座椅的压力分布的变化。
借助于BPMS系统，座椅的设计者和制作者能够优化材料的选择，分析身体进出座位时的压力变化，优化司机的坐姿，记录司机在现场行驶试验过程中姿势的变化；研究高速和低速行驶时的振动变化，从而确定悬挂减震系统的司机的作用。BPMS和可测量人体坐骨等的尺寸信息。

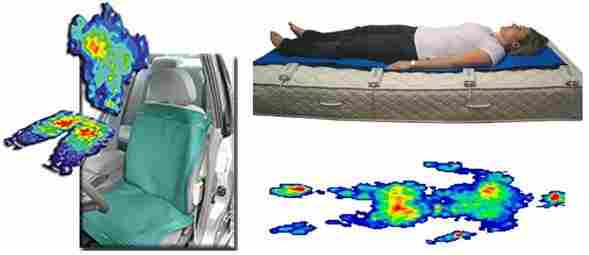

使用BPMS 系统研究座椅舒适性时需要两片传感器，其中一片放在坐垫上，另一片放在靠背上，并分别与两个连接器相连。传感器厚度仅为0.28 mm ，丝毫不影响人体对座椅的感觉。

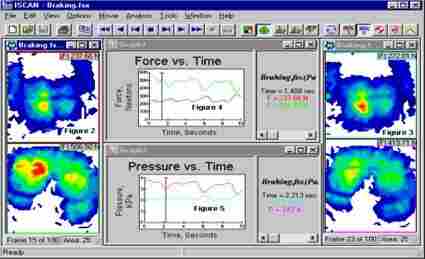

下图屏幕显示出，在行驶试验过程中刹车时座椅靠背和坐垫上的压力关系。figure2显示司机准备刹车时身体对座椅的压力分布。司机准备刹车时的抬脚动作引起身体底部的压力分布不均。figure 3显示正在刹车时身体的压力分布。注意此时高压区从臀部转移到了腰部。figure 4为试验过程中座椅的受力随时间变化的曲线。figure 5为司机右侧腰部和坐骨的压力分布变化。
二 系统组成及功能参数：
BPMS系统由硬件和软件组成。其中硬件包括数据采集卡、传感器和传感器连接器。PCI数据采集卡插入用户PC机的16bit扩展插槽中。用户也可选用笔记本电脑的数据采集卡。
系统特性：
精度：±5%
重复性：±2.5％
滞后：<4.5％
漂移：<3％
上升时间：<20usec
工作温度：－9℃--60℃
数据随温度变化：0.36％/℃
传感器厚度：0.28mm
压力范围：0－350g/cm2
8 bit分辨率（256 levels）
空间分辨率：1个传感点/cm2
每片传感器测量面积：43cm x 49cm
每片传感器包含传感点：2016个 软件功能：BPMS软件为32位应用软件，适用于Windows95/98/2000/NT。
实时显示压力分布状况。如：传感器上每点（坐标或行列）的压力数值和受力面积等。
随时记录测量数据。用户可根据需要，对时段内的测量过程以录像的形式进行记录并保存，用于事后查看、分析。可使用record和stop控制开始和停止记录，或设置数据采集参数进行记录，也可设置触发条件进行记录。记录的
帧数由计算机内存和传感器连接器（handle）的数量决定。记录的数据可以影片形式保存，也可以ASCII文档形式保存。
对记录的"影片"进行各种方式的播放，如：前放、回放、单帧播放、连续播放等等dhjhdjfh。
二 各种彩色显示方式
二维显示：直观显示传感器各个传感点的受力情况。
二维等高线显示：显示不同压力范围的分布轮廓，简明清晰。
三维线框和三维实体显示：可直接观察压力峰值的分布和大小。
三维颠倒显示：便于观察传感器的受力区轮廓。
力心（COF）显示：显示传感器受力的中心点。
力心轨迹（COF Trajectory）显示：播放记录的"影片"时，选择此项功能，可显示出整个测量过程中力心的变化轨迹。
受力面积显示：显示某一测量过程中的受力面积。
峰值显示：显示某一测量过程中传感器每个传感点所受的压力。
复制 用户可根据需要复制"影片"窗口、实时窗口、图形窗口中的内容以及压力刻度图例，并以位图或ASCII文件形
式进行粘贴，用于生成报告。也可把整个屏幕包括各种打开的窗口复制，以位图进行粘贴。
在整个受力面上添加各种对象，某一区域或几个区域，对其中的各种数据进行分析，作出曲线，单独研究。
编辑 对实时窗口或"影片"窗口中的行、列，某一区域，某个或多个传感点的压力数据进行各种编辑，如删除或取平均值等，也可去除记录"影片"中的帧。
三 行业及应用场景示例
支持座椅表面设计、填料数量； 背垫、坐垫外型；
背垫、坐垫轮廓； 座位尺寸；
坚固性； 汽车驾驶座设计；
医院、居家床垫设计； 材料测试；舒适度分析；
寿命测试﹣在长时间和不同条件的使用情况下，支撑面的支撑状态；
心理学研究等。
四 关键特色：
压力分布图；动态记录和全程回放观测；
可弯曲的薄膜感测片 ( 厚0.014in / 0.35mm ) ；
感测片操作容易、耐用且可重复使用；
感测片容易更换﹣毋须更换所有的感测面dhjhdjfh；
取样频率：USB界面为0~100Hz；
PCI卡则为0~127Hz；
8-bit 压力分辨率；
*的工程师团队支持。
五 适用单位：
研究&开发实验室、测试&设计部
六 适用产业：
床垫、座椅、坐垫、自行车、机车、汽车业，以及大学研究机构等，还有更多…
七 软件特色：
动态压力撷取；
纪录压力输出；
量测结果支持影像文件操作(录像)；
实时显示2-D和3-D量测数据；
3 x 3 或 5 x 5内插法显示；
绘制完整量测之压力&力量曲线；
ASCII格式输出；
量测影像之显示可支持单元格或逐格动画播放；
可单独分析特定范围；
显示力量的中心和其重心轨迹；
同时观察&比对多重量测成果；
