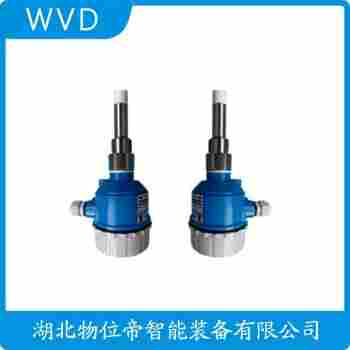

射频导纳开关FM151-A1BGEJB2A1A WVD
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术,通过高频无线电波测量与储罐体间的电抗(容抗和阻抗)变化实现物位检测。其核心结构包括测量、保护及电子单元,具体过程如下:
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路,产生稳定振荡信号。当被测介质覆盖时,电抗变化导致电桥电路失衡,振荡信号停止,后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护,两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时,测量与保护间无电势差,形成电气隔离,确保挂料信号不影响检测,仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号,采用相位检测技术将电抗变化转化为可检测的信号,进而改变继电器输出状态,实现物位控制。
射频导纳开关FM151-A1BGEJB2A1A WVD

射频导纳开关FM151-A1BGEJB2A1A WVD是一款高性能的电子元件,专为射频电路设计。该开关具备以下显著特点:
首先,FM151-A1BGEJB2A1A WVD开关具有优异的射频性能,能够在宽频带范围内稳定工作,频率范围覆盖从DC到40GHz,确保了其在各种射频应用中的可靠性。
其次,该开关采用*的导纳切换技术,能够实现快速、的射频信号切换,切换速度可达纳秒级,适用于高速数据传输和信号处理系统。
再者,FM151-A1BGEJB2A1A WVD开关具有低插入损耗和低隔离度,插入损耗小于0.5dB,隔离度大于30dB,有效减少了信号损失和干扰,提高了信号传输质量。
此外,该开关具备良好的温度稳定性,工作温度范围宽,可在-55℃至+125℃的环境下正常工作,适用于各种端环境下的射频应用。
后,FM151-A1BGEJB2A1A WVD开关设计紧凑,体积小巧,便于集成到各种紧凑型电子设备中,节省空间,提高系统整体性能。
之,射频导纳开关FM151-A1BGEJB2A1A WVD凭借其*的射频性能、快速切换、低损耗、高稳定性和小巧体积,成为射频电路设计中的理想选择,适用于无线通信、雷达、卫星通信等领域。
