JDPSCFF500N-LW 射频导纳电平开关 开航
来源：湖北开航智能装备有限公司
发布时间：2025-11-29 13:47:27
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量探头与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括探头测量、保护及电子单元，具体过程如下：
平衡电桥电路
探头测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖探头时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当探头挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

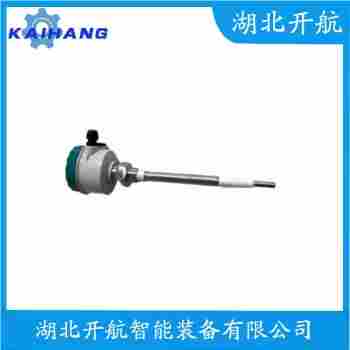

JDPSCFF500N-LW 射频导纳电平开关 开航
JDPSCFF500N-LW 射频导纳电平开关 开航
JDPSCFF500N-LW 射频导纳电平开关，作为一款高性能的射频组件，标志着我国射频技术的新里程。该产品专为高精度射频信号处理而设计，以其*的性能和可靠性，为各类射频系统提供了强有力的支持。
首先，JDPSCFF500N-LW 射频导纳电平开关采用了*的射频导纳设计，能够实现快速、的电平调节。这使得产品在通信、雷达、卫星导航等众多领域展现出高的应用价值。其次，该开关具备低插入损耗和高隔离度，确保信号传输过程中的稳定性，有效减少了信号失真和干扰。
在结构设计上，JDPSCFF500N-LW 射频导纳电平开关采用了紧凑型封装，体积小巧，便于集成到各种设备中。同时，产品具有良好的抗干扰性能，能够在恶劣环境下稳定工作，满足不同应用场景的需求。
此外，JDPSCFF500N-LW 射频导纳电平开关具有以下特点：
1. 高速切换：开关响应时间短，切换速度快，适用于高速数据传输和实时信号处理。
2. 精密控制：导纳电平调节范围宽，可满足不同频率和电平的需求。
3. 高可靠性：采用材料和*工艺，确保产品长期稳定运行。
4. 易于集成：小型化设计，方便与其他射频组件搭配使用。
之，JDPSCFF500N-LW 射频导纳电平开关以其*的性能、可靠的品质和广泛的适用性，成为射频领域不可或缺的重要部件。随着该产品的*开航，我国射频技术将迈上新的台阶，为各类电子设备提供更加的解决方案。
