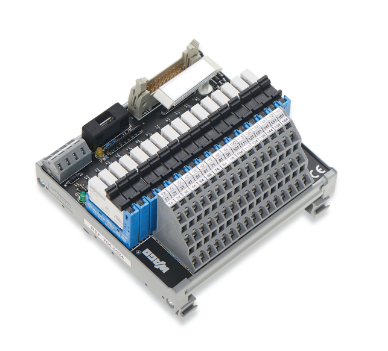

型号 704-5024

系统布线用接口模块; 符合 DIN 41651 的接插式连接器; 针形连接器; 20极; 16通道继电器输出; 1个转换触点; 三层PCB接线端子; 固定支架; 2,50 mm²

产品资料

电气参数

输入/输出 16个通道继电器输出

额定工作电压 24 VDC

工作电压范围 ±10 %

转换触点数量 1

极限持续电流 5 A

*开关电压 250 VAC; 48 VDC

*开关功率(阻性) AC 1250 VA; DC 50 W

机械寿命 10 x 10⁶次开关操作

状态指示灯 绿色LED (通道)

黄色LED (电源)

内部保险丝 供电：1 A；继电器输出：-

万可基础继电器 857-152

安全及保护

额定电压 50V

额定脉冲电压 0.8kV

污染等级 2

控制/负载回路间工频耐压(AC，1分钟) 4 kVrms

工频耐压(负载/负载回路)(AC，1分钟) 1 kVrms

兼容性

接线参数

连接1

连接器 DIN 41651连接器；针型连接器

极数1 20

连接类型 系统

说明(导线截面积) 12 AWG: THHN, THWN

装配方向 垂直

连接2

设计 PCB接线端子(三层)

极数 48

连接类型 现场

万可连接器 万可737系列

单股导线2 0.08 … 2.5 mm² / 28 … 12 AWG

细多股导线2 0.08 … 2.5 mm² / 28 … 12 AWG

剥线长度2 5 … 6 mm / 0.2 … 0.24 inches

连接3

设计 PCB接线端子

极数 4

连接类型 供电电源

万可连接器 万可236系列

单股导线3 0.08 … 2.5 mm² / 28 … 12 AWG

细多股导线3 0.08 … 2.5 mm² / 28 … 12 AWG

剥线长度3 5 … 6 mm / 0.2 … 0.24 inches

物理数据

机械参数

安装方式 DIN-35型导轨

材料参数

触点材质(继电器) AgSnO2

火灾荷载 1.65MJ

重量 300g
