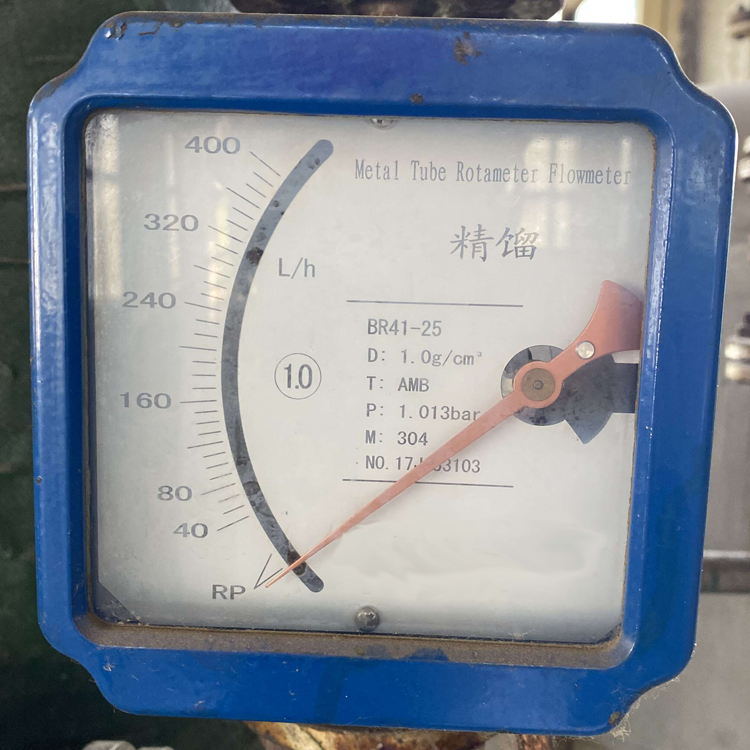

金属管浮子流量计 型号BR41-25库号D137700

库号：D137700

一、产品概述

系列智能金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量仪表，它具有体积小、检测范围大，使用方便等特点，可用于测量液体，气体以及蒸汽的流量，特别适用于低流速，小流量、高温、高压、强腐蚀、非导电介质的流量测量。

本系列金属管浮子流量计执行JB/T6844-2015标准，出厂符合JJG257-2007规程。



二、仪表结构及工作原理

1.结构

产品主要由两大部分组成:测量管和指示器。测量管包括锥管或孔板，导向器，止动器，浮子等部件，指示器包括磁随动系统、指针、刻度盘、线路板(远传)等组件。

2.工作原理

被测介质自下而经测量管时，在浮子上下端产生差压形成上升力当浮子所受上升力大于浸在流体中浮子重量浮子上升环隙面积随之增大，环隙处流体流速迅速下降浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置浮子位置的高低即对应着被测介质流量的大小。

浮子内置磁钢，在浮子随介质上下移动时，磁场

随浮子的移动而变化。指示器中固定在指针轴上的随动磁钢与浮子内磁钢耦合 带动指针及传感磁钢转动。指针在刻度盘上指示出就地瞬时流量通过磁传感器转化成电信号，经电路处理后显示出瞬时流量及累积流量。



产品参数

直径：DN25

材质：304

指针类型：就地指针型

量程：400L/H（可选600L/H）
