日本SMC电气比例阀描述

 ITV1000·2000·3000 系列 电气比例阀

通过电气比例信号，实现对压缩空气的无级控制

灵敏度：0.2kPa(100kPa)

直线性：±1%以内(F.S.)

迟滞：0.5%以内(F.S.)

通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C

字段描述 字段取值 取值描述

形式 3 3000型

压力范围 5 0.9MPa

电源电压 0 DC24V

输入信号 3 电压型DC0～10V

监控输出 1 模拟输出DC1～5V

螺纹的种类 - Rc

连接口径 3 3/8

托架 - 无托架

电缆插头 L 直角型3m

压力表示单位 - MPa

订制规格 - 标准

CE - 标准型

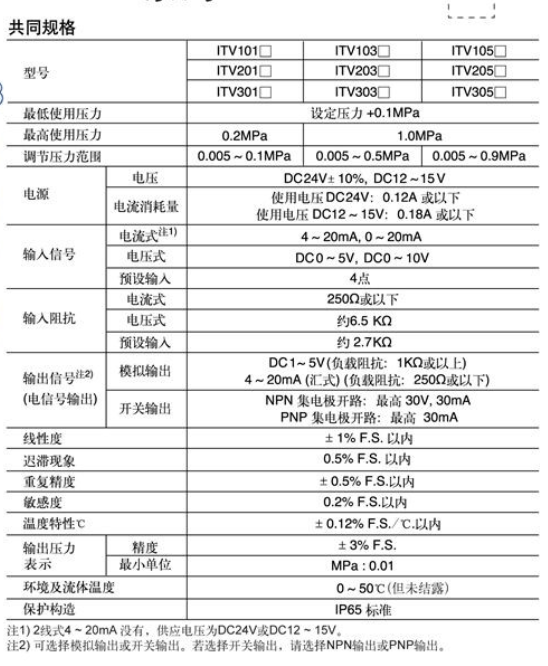

其他特性

字段描述 取值描述

形式 单体阀

*供给压力 1.0MPa

消耗电流 0.12A

输入阻抗电压型 6.5kΩ

直线性 ±1%F.S.

迟滞 0.5%F.S.

重复性 ±0.5%F.S.

灵敏度 0.2%F.S.

温度特性 ±0.12%F.S.

环境温度及使用流体温度 0~50℃

输出压力显示精度 ±2%F.S.±1digit

保护构造 IP65
