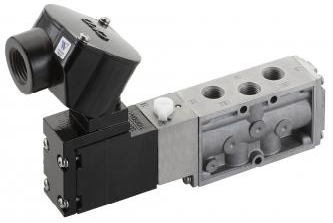

先导式3・4・5通电磁阀

室外用WP系列 SELEX阀

型号

4F-W

【NEW】新增了室外规格的5通阀4F-W系列的机种。另外，提高了以往机种的周围温度使用。

详细分析金属阀芯、截止阀、O形圈阀芯等各种阀方式的优缺点，只吸取各种方式优点的划时代的软阀芯阀、SELEX阀。

在阀结构、自润滑、严酷环境下的使用等方面的综合性能获得了各方好评。

【适用缸径：Φ6～Φ250】

阀的种类与操作方式 先导式软滑阀

使用流体 压缩空气

高使用压力 MPa 1.0

低使用压力

MPa

2位 0.1（WC ：0.2）

3位 0.15（WC ：0.25）

耐压力 1.5

环境温度 （注1）℃ －10～60（WC：－20～60℃）

流体温度 ℃ 5 ～ 60

（WC：－20～60但是，不得冻结）

给油 无需（注2）

防护等级 IP65

耐振动 m/s 2 50以下

耐冲击 m/s 2 300以下

环境 不可在腐蚀性气体环境中使用

注1 ：环境温度表示保管、设置状态下的温度，不同于运行时

的流体温度。

注2 ：给油时，请使用ISO VG32透平油。

在低温环境下使用时，请另行与本公司协商

额定电压

V

AC 100、200（50/60Hz）

DC 12, 24

电压波动范围 ±10％

启动电流

A

AC 100V 0.170/0.140

200V 0.090/0.070

DC 12V 0.500

24V 0.250

保持电流

A

AC 100V 0.100/0.080

200V 0.050/0.040

DC 12V 0.500

24V 0.250

功耗

W

AC 100V 5.0/4.0

200V 5.0/4.0

DC 12V 6.0

24V 6.0

绝缘等级 B（封装线圈）

参考 ：额定电压AC100V 50/60Hz可使用AC110V

60Hz，AC200V 50/60Hz可使用AC220V

60Hz。
