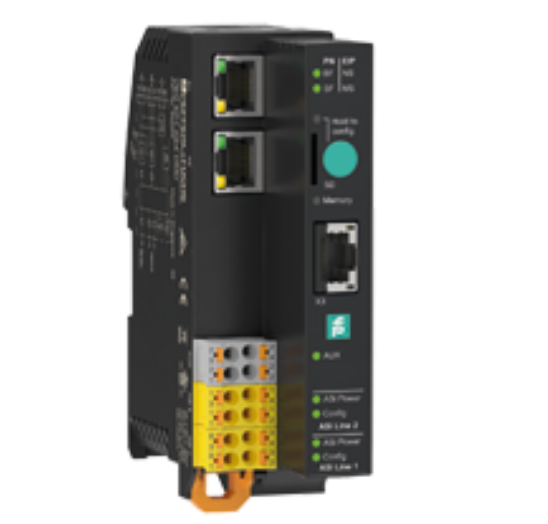

VBG-EP1-KE5-DMD 倍加福P+F网关

VBG-EP1-KE5-DMD 倍加福P+F网关

AS-Interface 网关 VBG-EP1-KE5-DMD

符合 AS-Interface 规范 3.0 的网关

2 个 AS-Interface 网络

基于 Web 的配置

可通过移动设备进行调试

可随时连入工业物联网（得益于 REST API）

PROFINET 和 EtherNet/IP 多协议功能

产品阐述

PROFINET / EtherNet/IP 网关，用于连接 2 个 AS-Interface 网络

通用规格

AS-Interface 规格 V3.0

接地故障检测 集成

诊断功能 可通过诊断界面使用更多功能

UL 文件编号 E223772

平均无故障时间 在 40 °C 时 51,5 a

IP 地址

指示灯/操作方法

LED 指示 参见手册

按钮 参见手册

电气技术规格

额定工作电压 来自 AS-Interface

18 ... 31,6 V

来自 AUX

20 ... 30 V

额定工作电流 ≤ 220 mA，来自 AS-Interface 网段 1

≤ 60 mA 来自 AS-Interface 回路 2

≤ 170 mA（来自 AUX）

防护等级 III

额定电压 来自 AS-Interface

30 V DC

来自 AUX

24 V DC

接口 1

接口类型 现场总线

物理 2 x RJ-45

协议 HTTP

EtherNet/IP

PROFINET IO

传输速率 10 MBit/s / 100 MBit/s ， 自动波特率检测

IP 地址 通过 DHCP

接口 2

接口类型 服务接口

物理 1 x RJ45

传输速率 100 MBit/s

IP 地址 192.168.1.2

接口 3

接口类型 SD 卡槽

连接

以太网 RJ45

AUX/AS-Interface 可拆卸弹簧压接端子

指令符合性

电磁兼容性

指令 2014/30/EU EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007

符合标准

电磁兼容性 EN 61000-6-2:2005、EN 61000-6-4:2007

防护等级 EN 60529:2000

AS-Interface EN 62026-2:2013

耐冲击性 EN 61131-2:2004

标准 EN 61000-6-2:2005、EN 61000-6-4:2007

环境条件

环境温度 -25 ... 60 °C (-13 ... 140 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

冷启动温度 -40 °C (-40 °F)

相对湿度 ≤ 95 % 无凝露

海拔高度 ≤ 5000 m 高于 MSL

机械规格

防护等级 IP20 （制造商声明）

材料 PA 66-FR

质量 185 g

结构类型 DIN 导轨安装
