锂电池卷绕机墙板平面度测量方案

  用于测量圆形法兰和方形表面平整度测量，直线度测量，垂直度测量。显示分辨率可达0.001mm，测量距离：40米，中文彩屏操作、支持无线蓝牙，U盘直接导出测量报告。广泛应用于风电法兰、克令吊、机床、锂电池、印刷机、卷绕机等行业应用。

1.直线度测量

测量长轴,滚轮,轴承,底座,机器结构等直线度。测量时定义一些测量点。以图形和数字的水式显示水平和垂直对齐结果。

2.平面度测量

测量(例如)机座、机台、墙板等的平面度/扭转度测量。将探测器定位在选定的测量点，并记录数值。测量后，将其中三个测量点设置国参考点，然后计算和形成其它点的差值。

3.垂直度测量

用于测量机器和装置直角测量。首先在一面记录两个测量值，然后使用激光发射器角棱镜将激光偏转90度，并在垂直面记录两个点的值。

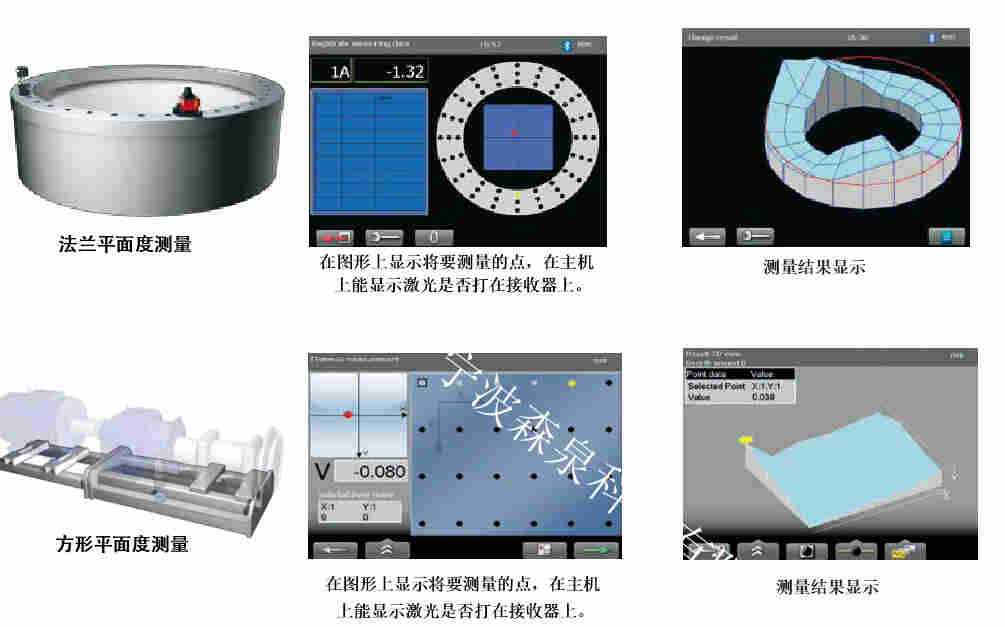

测量步骤

A:D23激光发射器直接吸附在表面上，它有一个自动旋转的激光发射头，产生连续的激光面。

B:E5激光接收器放置在测量点上，由于激光发射器的持续旋转，移动激光接收器记录数据，无线蓝牙传输到显示端.

C:所有数据测完后，结果直接在3D显示。生成报告

 D22旋扫激光发射器：

制作材料：氧化铝

激光类型：半导体激光器

激光波长：635－670nm，红色可见光

激光安全等级：2级

激光输出功率：<1mW

激光束直径：6mm

测量距离：40米

垂直度精度：0.005mm/m(1 arc sec.)

重量：2650g

   内含90度棱镜：可以把激光折射90度
