S7-200 CN CPU 订货号

西门子于 2005 年 12 月 16 日正式发布了 S7-200 CN 系列产品。产品系列中包括 S7-200 CN CPU 和 S7-200 CN EM 扩展模块。

表 1. S7-200 CN CPU 订货号

 S7-200 CN 产品中目前不包括 CPU 221。 您的产品选型或方案确认需求需要结合工艺、应用场合等因素综合考虑，以上是仅从技术角度给您的建议，仅作参考不作为终的订货依据，终方案请与西门子销售或经销商确认。

S7-200 CN EM 订货号

西门子于 2005 年 12 月 16 日正式发布了 S7-200 CN 系列产品。产品系列中包括 S7-200 CN CPU 和 S7-200 CN EM 扩展模块。

表 1. S7-200 CN EM 订货号

型号	规格	S7-200 CN 订货号	SIMATIC S7-200  订货号	CN 模块列表价 （RMB）
EM 221 CN	数字量输入模块， 8 输入 24V DC	6ES7 221-1BF22-0XA8	6ES7 221-1BF22-0XA0	698.99
	数字量输入模块， 16 输入 24V DC	6ES7 221-1BH22-0XA8	6ES7 221-1BH22-0XA0	1,022.28
EM 222 CN	数字量输出模块， 8 输出 24V DC	6ES7 222-1BF22-0XA8	6ES7 222-1BF22-0XA0	830.05
	数字量输出模块， 8 输出继电器	6ES7 222-1HF22-0XA8	6ES7 222-1HF22-0XA0	961.11
EM 223 CN	数字量输入/输出模块， 4 输入/4 输出 24V DC	6ES7 223-1BF22-0XA8	6ES7 223-1BF22-0XA0	847.53
	数字量输入/输出模块， 4 输入 24V DC/4 继电器输出	6ES7 223-1HF22-0XA8	6ES7 223-1HF22-0XA0	891.21
	数字量输入/输出模块， 8 输入/8 输出 24V DC	6ES7 223-1BH22-0XA8	6ES7 223-1BH22-0XA0	1,240.71
	数字量输入/输出模块， 8 输入 24V DC/8 继电器输出	6ES7 223-1PH22-0XA8	6ES7 223-1PH22-0XA0	1,328.08
	数字量输入/输出模块， 16 输入/16 输出 24V DC	6ES7 223-1BL22-0XA8	6ES7 223-1BL22-0XA0	2,420.26
	数字量输入/输出模块， 16 输入 24V DC/16 继电器输出	6ES7 223-1PL22-0XA8	6ES7 223-1PL22-0XA0	2,612.48
	数字量输入/输出模块， 32 输入/32 输出 24V DC	6ES7223-1BM22-0XA8	6ES7223-1BM22-0XA0	5255.40
	数字量输入/输出模块， 32 输入 24V DC/32 继电器输出	6ES7223-1PM22-0XA8	6ES7223-1PM22-0XA0	5476.68
EM 231 CN	模拟量输入模块，4 输入	6ES7 231-0HC22-0XA8	6ES7 231-0HC22-0XA0	1,555.26
	2 路输入热电阻	6ES7 231-7PB22-0XA8	6ES7 231-7PB22-0XA0	2,114.45
	4 路输入热电偶	6ES7 231-7PD22-0XA8	6ES7 231-7PD22-0XA0	2,114.45
EM 232 CN	模拟量输出模块，2 输出	6ES7 232-0HB22-0XA8	6ES7 232-0HB22-0XA0	1,695.06
EM 235 CN	模拟量输入/输出模块， 4 输入/1 输出	6ES7 235-0KD22-0XA8	6ES7 235-0KD22-0XA0	2,062.03

扩展模块订货号

表1. 数字量扩展模块订货号

订货号	数字量扩展模块	数字量输入	数字量输出
6ES7 221-1BF22-0XA0	EM 221 数字量输入	8 x 24VDC	-
6ES7 221-1EF22-0XA0	EM 221 数字量输入	8 x 120/230VAC	-
6ES7 221-1BH22-0XA0	EM 221 数字量输入	16 x 24VDC	-
6ES7 222-1BD22-0XA0	EM 222 数字量输出	-	4 x 24VDC - 5A
6ES7 222-1HD22-0XA0	EM 222 数字量输出	-	4 x 继电器 - 10A
6ES7 222-1BF22-0XA0	EM 222 数字量输出	-	8 x 24VDC - 0.75A
6ES7 222-1HF22-0XA0	EM 222 数字量输出	-	8 x 继电器 - 2A
6ES7 222-1EF22-0XA0	EM 222 数字量输出	-	8 x 120/230VAC/0.5A
6ES7 223-1BF22-0XA0	EM 223 数字量输入/输出	4 x 24VDC	4 x 24VDC - 0.75A
6ES7 223-1HF22-0XA0	EM 223 数字量输入/输出	4 x 24VDC	4 x 继电器 - 2A
6ES7 223-1BH22-0XA0	EM 223 数字量输入/输出	8 x 24VDC	8 x 24VDC - 0.75A
6ES7 223-1PH22-0XA0	EM 223 数字量输入/输出	8 x 24VDC	8 x 继电器 - 2A
6ES7 223-1BL22-0XA0	EM 223 数字量输入/输出	16 x 24VDC	16 x 24VDC - 0.75A
6ES7 223-1PL22-0XA0	EM 223 数字量输入/输出	16 x 24VDC	16 x 继电器 - 2A
6ES7 223-1BM22-0XA0	EM 223 数字量输入/输出	32 x 24VDC	32 x 24VDC - 0.75A
6ES7 223-1PM22-0XA0	EM 223 数字量输入/输出	32 x 24VDC	32 x 继电器 - 2A

表2. 模拟量扩展模块

订货号	模拟量扩展模块	模拟量输入	模拟量输出
6ES7 231-0HC22-0XA0	EM 231 模拟量输入	4 x ±10V/0 - 20mA	-
6ES7 231-0HF22-0XA0	EM 231 模拟量输入	8 x ±10V/0 - 20mA	-
6ES7 231-7PB22-0XA0	EM 231 模拟量输入（热电阻）	2 x RTD	-
6ES7 231-7PC22-0XA0	EM 231 模拟量输入（热电阻）	4 x RTD	-
6ES7 231-7PD22-0XA0	EM 231 模拟量输入（热电偶）	4 x TC	-
6ES7 231-7PF22-0XA0	EM 231 模拟量输入（热电偶）	8 x TC	-
6ES7 232-0HB22-0XA0	EM 232 模拟量输出	-	2 x ±10V/0 - 20mA
6ES7 232-0HD22-0XA0	EM 232 模拟量输出	-	4 x ±10V/0 - 20mA
6ES7 235-0KD22-0XA0	EM 235 模拟量输入/ 输出	4 x ±10V/0 - 20mA	1 x ±10V/0 - 20mA

表3. 智能模块

订货号	智能扩展模块
6ES7 241-1AA22-0XA0	EM 241 Modem模块
6ES7 253-1AA22-0XA0	EM 253 定位模块
6ES7 277-0AA22-0XA0	EM 277 PROFIBUS-DP模块
6GK7 243-2AX01-0XA0	CP 243-2 AS Interface 通信处理器
6GK7 243-1GX00-0XE0	CP 243-1 IT 因特网模块 (带含电子文档的CD)
6GK7 243-1EX00-0XE0	CP 243-1 以太网模块 (带含电子文档的CD)

表4. 外插卡和电缆

外插卡和电缆型号	订货号
存储卡，64K (用户程序、配方和数据记录)	6ES7 291--8GF23--0XA0
存储卡，256K (用户程序、配方和数据记录)	6ES7 291--8GH23--0XA0
CC 292, CPU 22x Real–Time Clock with Battery Cartridge	6ES7 297-1AA23-0XA0
BC 293, CPU 22x Battery Cartridge	6ES7 291-8BA20-0XA0
总线延长电缆, 0.8 米, CPU 22x/EM	6ES7 290-6AA20-0XA0
编程电缆, RS-232/PPI 多主站	6ES7 901-3CB30-0XA0
编程电缆, USB/PPI 多主站	6ES7 901-3DB30-0XA0

表5. 编程软件

编程软件	订货号
STEP 7-Micro/WIN 32 (V3.2) 单授权 (CD–ROM)	6ES7 810-2BC02-0YX0
STEP 7-Micro/WIN 32 (V3.2) 升级授权 (CD–ROM)	6ES7 810-2BC02-0YX3
S7–200 Toolbox:TP-Designer for TP070, Version 1.0 (CD–ROM)	6ES7 850-2BC00-0YX0
STEP 7-Micro/WIN Add–on:  STEP 7-Micro/WIN 32 Instruction Library,  V1.1 (CD–ROM)指令库	6ES7 830-2BC00-0YX0

S7-200的扩展模块

除了CPU221外，S7-200的其他CPU型号都可以附加扩展模块，以增加I/O点数、扩展通信能力和一些特殊功能。

S7-200的扩展模块包括：

• 数字量I/O扩展模块
• 模拟量I/O模块
• 通信模块
• 功能模块

 不同类型的模块可以组合搭配，一起做S7-200 CPU的扩展模块。



数字量I/O扩展模块

数字量I/O扩展模块有：

• EM221：数字量输入扩展模块。包括
  • 8点 x 24VDC
  • 8 x 120/230VAC
  • 16 x 24VDC
• EM222： 数字量输出扩展模块
  • 4 x 24VDC/5A
  • 4 x 继电器/10A
  • 8 x 24VDC/0.75A
  • 8 x 继电器/2A
  • 8 x 120/230VAC/0.5A
• EM223：数字量输入/输出混合模块
  • 4 x 24VDC输入；4 x 24VDC/0.75A输出
  • 4 x 24VDC输入；4 x 继电器/2A输出
  • 8 x 24VDC输入；8 x 24VDC/0.75A输出
  • 8 x 24VDC输入；8 x 继电器/2A输出
  • 16 x 24VDC输入；16 x 24VDC/0.75A输出
  • 16 x 24VDC输入；16 x 继电器/2A输出

 不同类型的数字量模块可以同时连接到CPU后面，只要注意各自的电源连接就可以了。

 数字量I/O接线



模拟量扩展模块

除了CPU224 XP外有两通道输入/一通道输出的简单模拟量I/O组外，其他CPU都需要加模拟量扩展模块才能获得模拟量I/O能力。

• EM231：4通道电源/电流模拟量输入
• EM231 RTD：2通道热电阻温度输入模块
• EM231 TC：4通道热电偶温度输入模块
• EM235：4通道电压、电流输入/1通道电压、电流输出模块

 模拟量模块



通信模块

除CPU本体上的通信口可以支持PPI/MPI和自由口通信之外，S7-200系列使用扩展模块支持更多的通信模式。

这些通信模块有：

• EM277：PROFIBUS-DP/MPI通信模块。带DB-9插座，可连接到PROFIBUS-DP和MPI网络上。EM277也可以用于连接西门子的HMI产品
• EM241：模拟音频调制解调器（Modem）模块，带RJ11插口。支持自动拨号等功能
• CP243-1：以太网模块，带RJ45接口，可连接到支持TCP/IP标准的以太网中，与西门子的其他CP243模块、CP343/CP443模块，或西门子软件（OPC Server）通信
• CP243-1 IT：带因特网功能的以太网模块，除CP243-1的功能外，还支持FTP、HTTP、E-mail等IT功能
• CP243-2：AS-Interface（执行器－传感器接口）主站模块。AS-Interface从站可以连接到端子上。一个完整的系统还需要AS-Interface电源等设备

 S7-200支持的通信协议
 S7-200的通信选择



功能模块

S7-200目前有一种特殊功能模块：

• EM253：定位处理模块，支持开环速度和定位控制。一般用于控制步进电机控制器和伺服电机控制器。支持RS422/RS-485差动输出和漏极开路输出。每个模块可以控制一个轴。使用多个模块的情况下也不能进行复杂的插补计算

S7-200 CPU 附加的模块个数

不同型号的CPU所带的扩展模块数目不同。

表1. 扩展模块连接个数

CPU型号	模块连接个数
CPU221	-
CPU222	2
CPU224/224 XP	7
CPU226	7

表2. 智能扩展模块连接个数

CPU型号	特殊模块大连接个数
	EM241	EM253	EM277	CP243-1	CP243-2	SIWAREX MS
CPU221	-	-	-	-	-	-
CPU222	2	1	2	1	1	2
CPU224/224 XP	7	3	4	1	2	4
CPU226	7	5	6	1	2	7

 模块的连接个数受电源预算的限制。

 CP 243-2 模块要占用两个模块的地址。

模块安装

每个S7-200 模块都自带一根带状I/O总线电缆，如果该电缆满足模块之间的安装宽度需求，可直接将该电缆插接在其它模块上的10针插槽内，如下图：

常问问题

 如果 CPU 和扩展模块占用的安装长度过了设备允许的范围，是否可以在导轨间分开安装？

可以。西门子提供一条长度为 0.8 m 的扩展模块总线延长电缆，订货号为 6ES7 290--6AA20--0XA0。一套 S7-200 系统中只能允许加一条总线延长电缆。

 EM 277 等模块是否算在CPU能够附加的扩展模块数目内？

所有的智能模块都占用CPU连接的模块数，与普通模块一起计算个数。

 CPU是否计算在扩展模块内？

顾名思义，扩展模块指在CPU本体上加挂的模块，而不包括CPU。

 智能模块连接到CPU上是否有特殊位置的要求？

所有的S7-200 CPU从22版之后，任何模块都没有特殊的位置要求。

S7-200的电源需求与计算

S7-200 CPU模块提供5VDC和24VDC电源：

• 当有扩展模块时CPU通过I/O总线为其提供5V电源，所有扩展模块的5V电源消耗之和不能过该CPU提供的电源额定。若不够用不能外接5V电源。
• 每个CPU都有一个24VDC传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供24VDC。如果电源要求出了CPU模块的电源定额，你可以增加一个外部24VDC电源来提供给扩展模块。

所谓电源计算，就是用CPU所能提供的电源容量，减去各模块所需要的电源消耗量。

电源计算的例子可参见《S7-200系统手册》。

以下为S7-200系统电源数据简表。详情请参考新的《S7-200系统手册》或模块说明书。

表1. CPU的供电能力

CPU型号	电流供应
	＋5VDC	+24VDC
CPU221	0 mA	180mA
CPU222	340 mA	180mA
CPU224/224 XP	660 mA	280mA
CPU226/226 XM	1000 mA	400mA

表2. CPU上及扩展模块上的数字量输入所消耗的电流

CPU上及扩展模块上的数字量	电流需求
	＋5VDC	+24VDC
每点输入	-	4mA/每输入

如果数字量输入点使用外接24VDC电源，则不必纳入计算。

表3. 数字扩展模块所消耗的电流

数字扩展模块型号	电流需求
	＋5VDC	+24VDC
EM 221 DI 8 x 24VDC	30 mA	4 mA/输入
EM 221 DI 8 x 120/230VAC	30 mA	-
EM 221 DI 16 x 24VDC	70 mA	4 mA/输入
EM 222 DO4 x 24VDC-5A	50 mA	-
EM 222 DO 4 x Relays-10A	40 mA	20mA/输出
EM 222 DO8 x 24VDC	30 mA	-
EM 222 DO 8 x Relays	40 mA	9mA/输出
EM 222 DO 8 x 120/230VAC	110 mA	-
EM 223 24VDC 4 In/4 Out	40 mA	4 mA/输入
EM 223 24VDC 4 In/4 Relays	40 mA	4 mA/输入 9mA/输出
EM 223 24VDC 8 In/8 Out	80 mA	4 mA/输入
EM 223 24VDC 8 In/8 Relays	80 mA	4 mA/输入 9 mA/输出
EM 223 24VDC 16 In/16 Out	160 mA	4 mA/输入
EM 223 24VDC 16 In/16 Relays	150 mA	4 mA/输入 9mA/输出
EM 223 24VDC 32 In/32 Out	240 mA	4 mA/输入
EM 223 24VDC 32 In/32 Relays	205 mA	4 mA/输入 9mA/输出

表4. 模拟扩展模块所消耗的电流

模拟扩展模块订货号	电流需求
	＋5VDC	+24VDC
EM 231 4 Inputs	20 mA	60 mA
EM 231 8 Inputs	20 mA	60 mA
EM 232 2 Outputs	20 mA	70 mA
EM 232 4 Outputs	20 mA	60 mA
EM 235 4 Inputs / 1 Output	30 mA	60 mA

表5. TC（热电偶）和RTD（热电阻）模块所消耗的电流

热电偶和热电阻模块型号	电流需求
	＋5VDC	+24VDC
EM 231 TC, 4 Inputs	87 mA	60 mA
EM 231 TC, 8 Inputs	87mA	60mA
EM231 RTD, 2 Inputs	87 mA	60 mA
EM231 RTD, 4 Inputs	87 mA	60 mA

表6. 智能模块所消耗的电流

智能模块订货号	电流需求
	＋5VDC	+24VDC
EM277	150 mA	－
		30 mA；通信端口激活时
		60 mA；通信端口加90mA/5V负载时
		180 mA；通信端口加120mA/24V负载时
EM241	80 mA	70 mA
EM253	190mA	不一定，详见技术数据
CP243-1	55 mA	60 mA
CP243-1 IT	55 mA	60 mA
CP243-2	220 mA	100 mA

 注意：

• EM277模块本身不需要24VDC电源，这个电源是专供通信端口用的。24VDC电源需求取决于通信端口上的负载大小。
• CPU上的通信口，可以连接PC/PPI电缆和TD 200并为它们供电，此电源消耗已经不必再纳入计算。

供电及背板容量计算

PS307电源介绍

S7-300系统电源需求计算

背板总线的容量计算

PS307电源介绍

PS307电源可用于 S7-300 PLC 和传感器/执行器供电。电源属性如下：

输出电压为 24 VDC；具有短路和断路保护功能

模块供电需要单相交流电 （额定输入电压 120/230 VAC，50/60 Hz）

安全隔离符合 EN 60 950

可用作负载电源

根据输出电流分为三种规格：
6ES7307-1BA01-0AA0（2A）
6ES7307-1EA01-0AA0（5A）
6ES7307-1KA02-0AA0（10A）

1. 电源模块示意图





















①  指示灯，显示“输出电压 DC 24 V 存在”
②  24 VDC 开关
③  主回路和保护性导体接线端（120/230 VAC）
④  24 VDC 输出电压接线端
⑤  张力消除

正常工作，DC 24V指示灯绿色常亮，非典型工作条件，电源响应如下

（此表格数据为5A电源输出，其他型号请参看“S7-300 自动化系统：模块数据”）

静态含义为长时间，动态为短时间，初级端含义为模块单相交流输入端

S7-300系统电源需求计算

对于一套S7-300系统而言，CPU和模块需要24VDC以维持正常工作。另外，模块通过背板总线与CPU通信，CPU会通过背板总线提供5V电源给模块。两种电压等级的电流消耗，分别计算，互不干扰。背板总线容量计算将在后面的“背板总线的容量计算”讨论。

那么如何计算一套S7-300系统消耗的DC 24V电流？
举例如下，假如系统由一个CPU315-2DP和6个6ES7 331-7KF02-0AB0模块构成，则电
源消耗分成以下两部分：CPU消耗+模块消耗

CPU315-2DP消耗的电流，查看“CPU 31xC 和 CPU 31x： 技术规范据 ”，如图额定值850ma

6ES7 331-7KF02-0AB0的电流消耗，查看“S7-300 自动化系统：模块数据 ”

非两线制传感器时消耗30ma
当存在2线制传感器，并且传感器接线方式为2线制时，每个输入通道的传感器电源大60ma，具体参考传感器数据。

情况1：当不存在2线制传感器时，电流消耗如下：

850ma（CPU消耗）+6*30ma（6个模块消耗）=1030ma

情况2：当存在2线制传感器，并且传感器接线方式为2线制时，假设每个传感器消耗50ma，共有40个2线传感器，电流消耗如下：

850ma（CPU消耗）+6*30ma（模块消耗）+50*40（传感器消耗）=3030ma

PS307电源有三种输出电流规格：2A，5A和10A。所以对于情况1选择2A电源，情况2选择5A电源。

S7-300系统背板总线的容量计算

模块除了消耗24V电流之外，还会从背板总线上消耗CPU提供的5V电流。

号的S7-300 CPU能提供的5V 电流为1.2 A , CPU右侧多安装8个模块。

参看手册“CPU 31xC 和 CPU 31x： 安装”）

模块消耗的5V电流，请参看"S7-300 自动化系统：模块数据 ”）

例如：6ES7 331-7KF02-0AB0模块，背板总线消耗50ma，8个模块消耗400ma，小于1.2A ， 所以CPU有足够的驱动能力驱动8个6ES7 331-7KF02-0AB0模块。

有些模块消耗的电流比较多，例如6ES7322-1FL00-0AA0，背板总线消耗190ma多，所以一个S7-300 CPU多带6个该模块。

常用附件订货号

S7-400H套件信息

目前S7-400冗余系统包括410-5H、410 SMART、412-5H、414-5H、416-5H、417-5H这六种型号。目前控制器410-5H、410 SMART新的版本是V8.1版，412-5H、414-5H、416-5H、417-5H新的版本是V6.0版，基本参数如下表所示：

H CPU	工作内存	装载内存	扩展内存	运算速度	计时器/计数器	IO地址	接口
410-5H	32M	集成 48M	否	15ns	各2048个	16K	DP；PROFINET
410 SMART	8M	集成 48M	否	15ns	各2048个	16K	DP；PROFINET
412-5H	1M	集成512K	扩展256K-64M	62.5ns	各2048个	8K	MPI/DP；DP；PROFINET
414-5H	4M	集成512K	扩展256K-64M	37.5ns	各2048个	8K	MPI/DP；DP；PROFINET
416-5H	16M	集成 1M	扩展256K-64M	25ns	各2048个	16K	MPI/DP；DP；PROFINET
417-5H	32M	集成 1M	扩展256K-64M	15ns	各2048个	16K	MPI/DP；DP；PROFINET

S7-400H订货套件分为PCS 7的AS套件方式（见PCS 7样本）和S7套件两种方式。



两种套件的主要区别为：

·         PCS 7套件分为单站套件、冗余套件和故障安全套件。可以根据实际需要灵活的选择机架、电源、CPU、存储卡、CP通讯模块等，并且包含100个AS RT PO授权。备用电池需要单独订购。

序号	设  备  名  称	单位	S7包	PCS 7包
1	UR2-H 2x 9 槽机架	块	1	1
2	PS 407或PS405电源卡	块	2	2
3	CPU卡	块	2	2

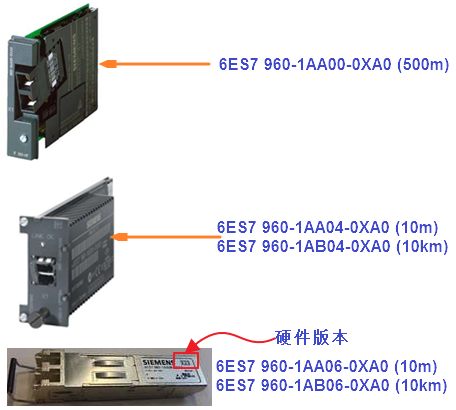

4	同步模块	块	4	4
5	同步光缆 1米	根	2	2

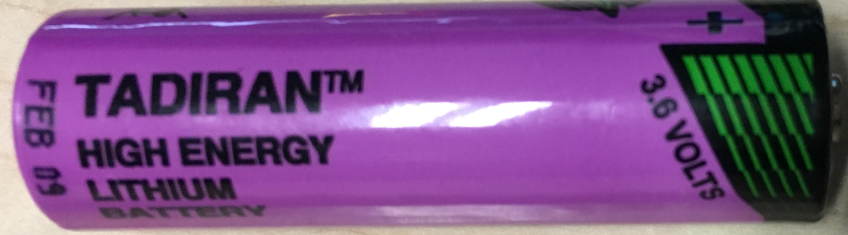

6	备用电池3.6V/1.9AH	个	4	4
7	PCS7 AS Runtime license	PO	无	100



v  PCS 7的AS套件信息

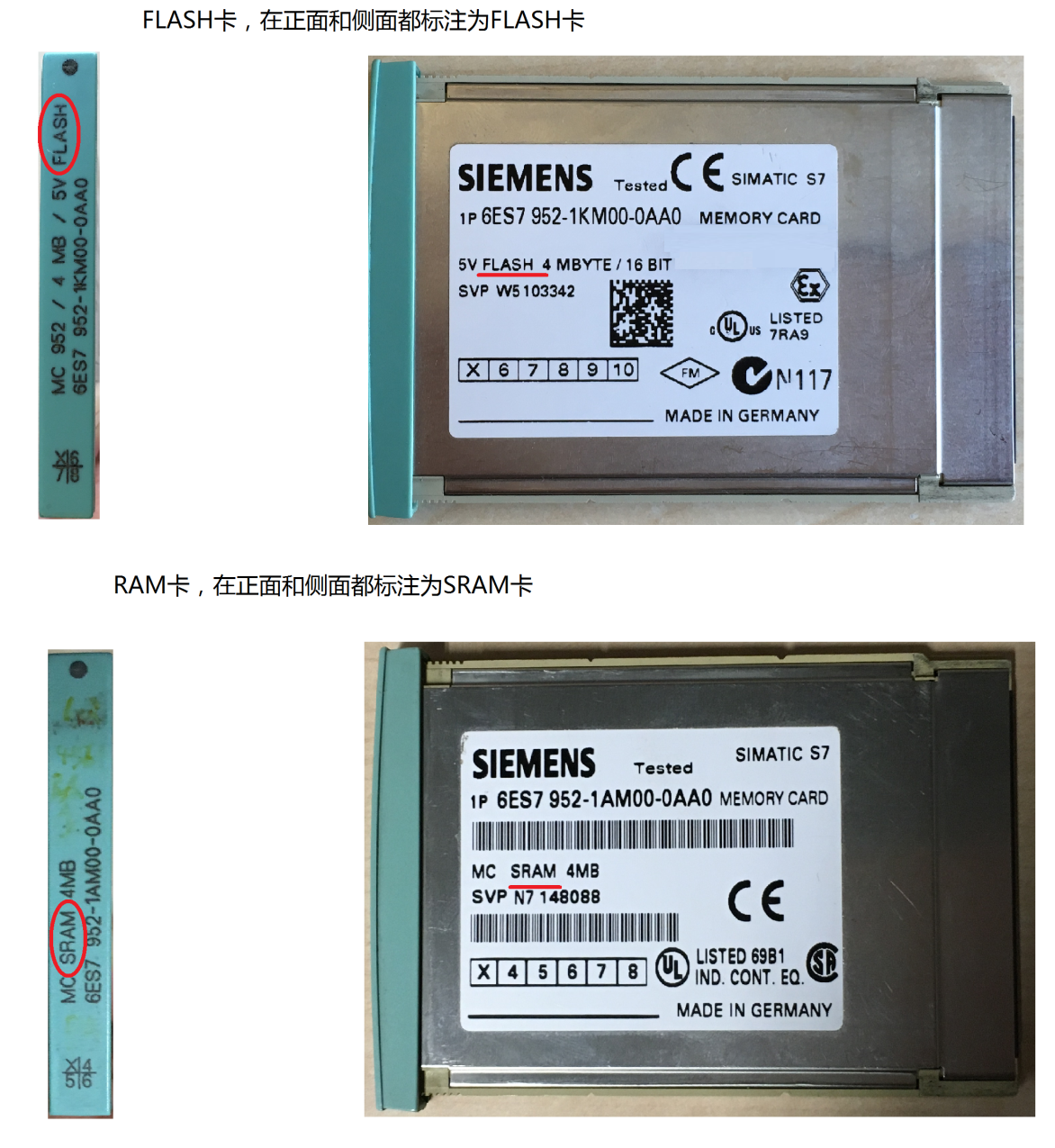

S7-400H可以通过存储卡扩展CPU的装载内存区（存放用户程序）。S7-400H支持RAM和FLASH两种类型的存储卡。两者在形状上并没有区别：

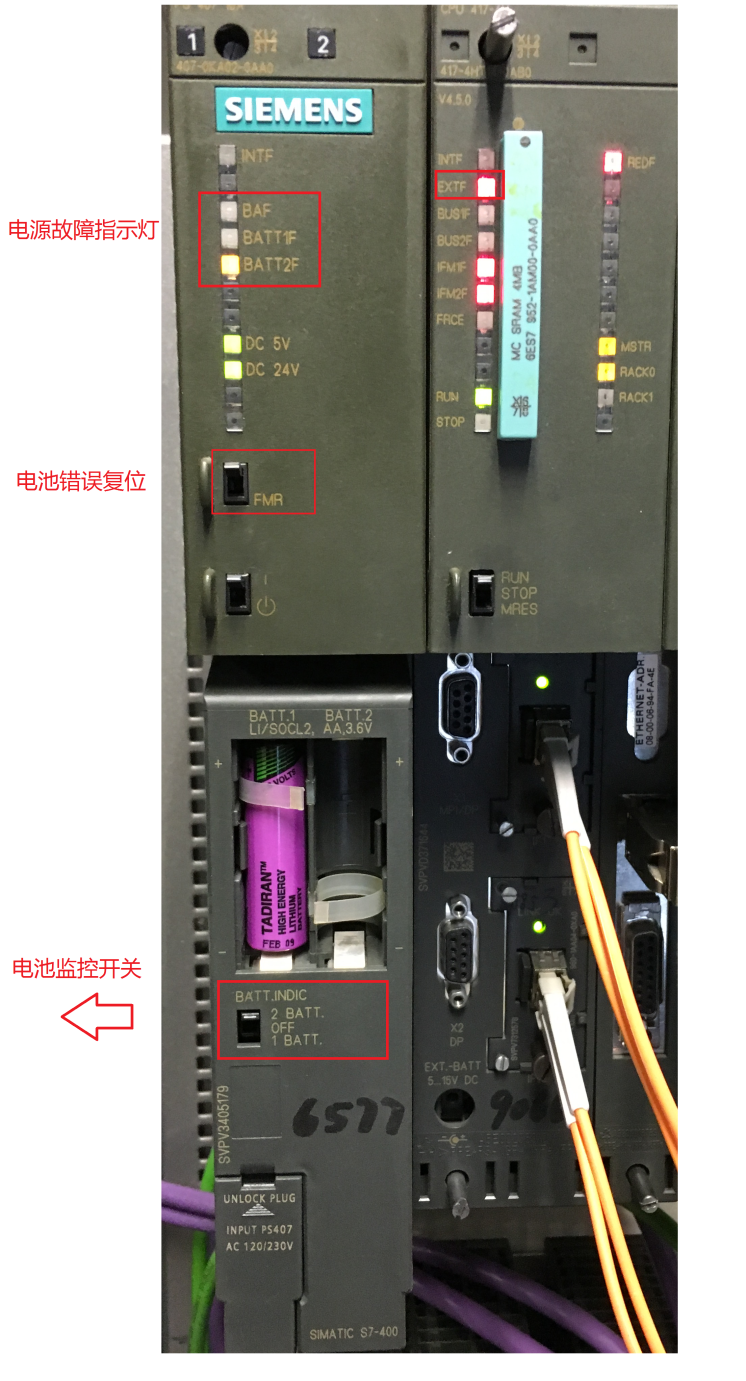

·         RAM卡掉电后程序数据丢失，为保证数据和程序不丢失，可以配置后备电池。

·         而FLASH卡可以掉电保持程序。如果要维持保持性存储的位存储器、定时器、计数器、系统数据以及变量数据块中的数据，也需要配置后备电池。

执行CPU下载时需要注意：

·         使用RAM卡时，直接点击下载按钮下载。

·         使用FLASH卡时，不能直接下载，而需要通过”Simatic菜单→PLC菜单→下载用户程序到存储卡 ”方式下载。对于冗余CPU，要对每个CPU各执行一次。

注意，存储卡只能扩展装载内存，如果用户程序占用的CPU 工作内存或系统内存出了CPU集成内存的大小，只能更换更高性能的CPU。

v  了解S7-400H CPU的内存结构





存储卡的大小及订货号



RAM卡的扩展范围为256KB至64MB。

6ES7952-1AH00-0AA0	S7 Memory Card, RAM, 256KB
6ES7952-1AK00-0AA0	S7 Memory Card, RAM, 1MB
6ES7952-1AL00-0AA0	S7 Memory Card, RAM, 2MB
6ES7952-1AM00-0AA0	S7 Memory Card, RAM, 4MB
6ES7952-1AP00-0AA0	S7 Memory Card, RAM, 8MB
6ES7952-1AS00-0AA0	S7 Memory Card, RAM, 16MB
6ES7952-1AY00-0AA0	S7 Memory Card, RAM, 64MB



FLASH卡的扩展范围为1MB至64MB。

6ES7952-1KK00-0AA0	S7 Memory Card, FEPROM, 1MB
6ES7952-1KL00-0AA0	S7 Memory Card, FEPROM, 2MB
6ES7952-1KM00-0AA0	S7 Memory Card, FEPROM, 4MB
6ES7952-1KP00-0AA0	S7 Memory Card, FEPROM, 8MB
6ES7952-1KS00-0AA0	S7 Memory Card, FEPROM, 16MB
6ES7952-1KT00-0AA0	S7 Memory Card, FEPROM, 32MB
6ES7952-1KY00-0AA0	S7 Memory Card, FEPROM, 64MB

注意：

不是所有S7-400H CPU都能支持64MB的RAM卡。

6ES7414-4HJ04-0AB0和6ES7417-4HL04-0AB0（二者固件版本为V4）只支持16MB及以下的RAM卡。

存储卡的适用范围

究竟选用类型的存储卡则根据实际项目需要：

·         需要不停机修改硬件组态（HCIR）及程序的情况下，使用RAM卡。PCS7项目使用RAM卡。

·         不需要不停机下载功能时可选用Flash卡。

使用FLASH卡时，CFC程序的在线监视功能不可用。

程序密码

根据实际项目需要，有时会对CPU设置下载/上传的程序密码。

·         RAM卡：如果RAM卡掉电且没有电池保持，那么程序和密码一并丢失。

·         FLASH卡：密码始终保持，直至被新的程序密码替代。

通过SIMATIC Prommer(西门子读卡器)或者西门子PG设备擦除FLASH卡会一并清除密码。

后备电池的电压范围

S7-400H所使用的后备电池安装于PS407/PS405电源模块的插槽内，可以安装一节或者两节。

订货号为6ES7971-0BA00

后备电池为3.6V/2.3AH的AA电池，不能用普通AA电池代替。电池类型为锂电池(锂/亚硫酰二氯)，不可充电重复利用。

后备电池的使用年限

后备电池的保存年限为10年。长期不使用时，电池表层可能会生成钝化层。

使用在实际S7-400H系统中时，应一年更换一次后备电池。

后备电池的报警

·         在PS407/PS405电源模块上有电池监测功能开关(BATT INDIC)，可以选择监控一块、两块或者不监控电池电量。

如果激活了电池监控功能而电池电量不足，PS407/PS405的BATT1/BATT2指示灯亮，并且CPU的EXTF指示灯亮，CPU诊断中可看到OB81报警（Power Supply Error）。

·         如果新换上的电池仍然报电池错误，可能是由于电池存放期间生成钝化膜。后备电池在电源模块通电的情况下会被去钝化，将锂电池放入S7-400的电源单元清除锂电池的钝化膜。这个过程需要几分钟的时间。当钝化膜被清除且锂电池达到其额定电压时，可以使用FMR按钮来确认电源模块的错误信息。

ET200M订货号与备件兼容性

ET 200M（DP）的订货数据

名称	订货号	注释
有源总线导轨	6ES7 195-1GA00-0XA0	长度482.6mm，多安装5个有源总线模板
	6ES7 195-1GF30-0XA0	长度530mm，多安装5个有源总线模板
	6ES7 195-1GG30-0XA0	长度620mm
	6ES7 195-1GC30-0XA0	长度2000mm
有源总线模板	6ES7 195-7HA00-0XA0	BM PS/IM 用于放置电源和IM153接口模块，包括一个总线模板盖板（S7-300下挂从站或PROFINET IO从站使用）
	6ES7 195-7HB00-0XA0	BM 2X40    用于2个宽40毫米的模块
	6ES7 195-7HC00-0XA0	BM 1X80    用于1个宽80毫米的模块
	6ES7 195-7HD00-0XA0	BM IM153/IM 153 用于放置2个基本型IM153-2接口模块（软冗余或S7-400H硬冗余中使用）
	6ES7 195-7HD10-0XA0	BM IM153/IM 153 用于放置2个基本型IM153-2接口模块（软冗余或S7-400H硬冗余中使用）
附件	6ES7 195-1JA00-0XA0	端子盖， 一包有4个背板总线盖板和1个总线模板盖板
	6ES7 195-1KA00-0XA0	防爆挡板，用于防爆环境的总线模板盖板
ET200M从站上的接口模块	6ES7 153-1AA03-0XB0	IM153-1 普通接口模块
	6ES7 153-2AA02-0XB0	IM153-2  支持冗余功能的接口模块，基本型
	6ES7 153-2BA02-0XB0	IM153-2  支持冗余功能的接口模块，高性能型(支持PROFIBUS的等时功能)
	6ES7 153-2BA10-0XB0

ET200M接口模块支持打包订货，打包订货信息如下所示：

6ES7 153-2BAx2-0XB0（已停产）		6ES7 153-2BAx0-0XB0（供货）
6ES7 654-0XX08-1XB0	6ES7 153-2BA02-0XB0 6ES7 195-7HA00-0XA0 6ES7 195-1GG30-0XA0	6ES7654-0XX10-1XB0	6ES7 153-2BA70-0XB0 6ES7 195-7HA00-0XA0 6ES7 195-1GG30-0XA0
6ES7 654-0XX08-1XA0	6ES7 153-2BA02-0XB0 6ES7 195-7HA00-0XA0 6ES7 195-1GA00-0XA0	6ES7654-0XX10-1XA0	6ES7 153-2BA70-0XB0 6ES7 195-7HA00-0XA0 6ES7 195-1GA00-0XA0
6ES7153-2AR03-0XA0	6ES7 153-2BA02-0XB0 6ES7 153-2BA02-0XB0 6ES7 195-7HD10-0XA0	6ES7153-2AR04-0XA0	6ES7 153-2BA10-0XB0 6ES7 153-2BA10-0XB0 6ES7 195-7HD10-0XA0
		6ES7654-0XX20-0XA0	6ES7 153-2BA70-0XB0 6ES7 153-2BA70-0XB0 6ES7 195-7HD80-0XA0

ET200M（PN）订货数据

目前仅6ES7 153-4BA00-0XB0 一款模块。

v  了解S7-400H中的PROFINET 应用

IM153-2接口模块之间的兼容性

实际的IM153-2订货号	组态的IM153-2订货号(6ES7 153-…-0XB0)
	2AA02	2BA00	2BA01	2BA81	2BA02	2BA82	2BA10	2BA70
6ES7 153-2AA02-OXB0	√1)	-	-	-	-	-	-	-
6ES7 153-2BA00-OXB0	√	√	-	-	-	-	-	-
6ES7 153-2BA01-OXB0	√	√	√	-	-	-	-	-
6ES7 153-2BA81-OXB0	√	√	√	√	-	-	-	-
6ES7 153-2BA02-OXB0	√	√	√	-	√	-	-	-
6ES7 153-2BA82-OXB0	√	√	√	√	√	√	√	-
6ES7 153-2BA10-OXB0	√	√	√	-	√	--	√	-
6ES7 153-2BA70-OXB0	√	√	√	-	√	√	√	√
总线模块 6ES7 195-….-0XA0	7HD00 / 7HD10	7HD00/ 7HD10	7HD00 / 7HD10	7HD80	7HD00 / 7HD10 / 7HD80	7HD80	7HD10 / 7HD80	7HD80

注：√表示组态的订货号与实际订货号兼容，-表示组态的订货号与实际订货号不兼容。此处所指的兼容是备件兼容，即可以在组态中组态旧版本的模块，并使用新版本的模块。在满足上表的兼容条件下，兼容的IM153-2可以作为旧版本IM153-2的备件，但是要求不同版本的IM153-2不可以混用。

¹⁾6ES7 153-2AA02-0XB0在有源底板为7HD00时，组态为2AA02可以和实际的2AA02兼容，在有源底板为7HD10时则不兼容。

组态各版本ET200M模块对STEP7/PCS7的软件版本要求

订货号	Step7的版本	PCS7版本
6ES7 153-2BA00-0XB0	STEP 7 V5.2及以上	PCS 7 V6.0及以上
6ES7 153-2BAx1-0XB0	STEP 7 V5.4及以上	PCS 7 V7.0及以上
6ES7 153-2BAx2-0XB0	STEP 7 V5.4 + SP3及以上	PCS 7 V7.0 + SP3及以上
6ES7 153-2BA10-0XB0	Step V5.5 SP4及以上	PCS7 V8.1及以上
6ES7 153-2BA70-0XB0	Step V5.5 SP4及以上	PCS7 V8.1及以上



一个ET200M能扩展个模块

接口模块	订货号	可扩展的模块大数量	地址域
IM153-1	6ES7153-1AA03-0XB0	8 模块	128 字节输出 /128 字节输入
IM153-2	6ES7153-2AA02-0XB0	8 模块	128 字节输出/128 字节输入
IM153-2 FO	6ES7153-2BB00-0XB0	8 模块	128 字节输出 /128 字节输入
IM153-2 HF	6ES7153-2BA02-0XB01)	12 模块	244 字节输出 /244 字节输入
IM153-2 HF，宽温	6ES7153-2BA82-0XB01)	12 模块	244 字节输出 /244 字节输入
IM153-2 HF	6ES7153-2BA10-0XB0	12 模块	244 字节输出 /244 字节输入
IM153-2 HF	6ES7153-2BA70-0XB0	12 模块	244 字节输出 /244 字节输入
IM153-4 PN IO	6ES7153-4AA00-0XB0	12 模块	192 字节输出 /192 字节输入
IM153-4 PN IO	6ES7153-4AA01-0XB0	12 模块	192 字节输出 /192 字节输入
IM153-4 PN IO HF	6ES7153-4BA00-0XB0	12 模块	192 字节输出 /672 字节输入



¹⁾  该接口模块之前的所有版本都能带多 8 个 S7-300 模块。

Note：要实现SOE功能时，ET200M中接口模块后允许多插入8个输入模块。

S7-400H备件和兼容性

H-CPU兼容性

S7-400H经历了V2、V3、V4、V4.5、V6几个版本，目前供货的版本为V6。早期产品已经停止供货，仅可以备件方式定购。

不同版本的定货号不同。例如，S7-412H V4.5版本为6ES7412-3HJ14-0AB0，而V6版本为6ES7 412-5HK06-0AB0。

对于同一版本CPU，出于修复Bug和提升性能的需求，固件会有小版本的变化，例如V6版本目前共有V6.0.1至V6.0.6几个版本，后续仍会继续更新，但订货号保持不变。用户可以自己下载固件，进行升降级。

v  CPU固件下载与升级方法

H-CPU对STEP7/PCS7的软件版本要求



Firmware	Step7版本	PCS7版本
V3	Step7 V5.1 SP1及以上	PCS7 V5.0及以上
V4	Step7 V5.2 SP1 HF3 及以上	PCS7 V6.0 SP3及以上
V4.5	Step7 V5.3 SP1及以上	PCS7 7.0 SP1及以上
V6	Step7 V5.5 SP2 HF1及以上	PCS7 V8.0 Update1及以上
CPU410 V8.0	-	PCS7 V8.0 SP1+HUP及以上
CPU410 V8.1	-	PCS7 V8.1及以上



冗余CPU新老版本替代规则

·         V6/V4.5/V4/V3各版本CPU向下兼容，即可以将实际高版本的CPU组态为低版本的CPU（同一系列），原来低版本的程序可以不做修改，但是新功能不可用。将CPU的硬件组态为实际版本或近的可组态版本。

·         V8的CPU410不能组态为V6/V4.5/V4/V3等版本。

·         冗余的CPU必须订货号、硬件版本、固件版本完全一致。不同版本的CPU不能混用。

·         CPU固件升级只能升级尾号，如可以从V4.5.1升至V4.5.3，不能由V4.0升至V4.5。

·         不停机更换CPU：可以在Solo模式下更换CPU，要求更换的CPU和备用的CPU必须完全相同。

·         停机更换CPU：可以使用和故障CPU兼容的版本更换，但是要保证更换的两个CPU完全相同，组态和程序可以不用任何修改。

CPU实际版本		组态的CPU版本
Firmware	MLFB	V3	V4	V4.5	V6	V8
V3	6ES7 414-4HJ00-0AB0	√	-	-	-	-
	6ES7 417-4HL01-0AB0
V4	6ES7 414-4HJ04-0AB0	√	√	-	-	-
	6ES7 417-4HL04-0AB0
V4.5	6ES7 412-3HJ14-0AB0	√	√	√	-	-
	6ES7 414-4HM14-0AB0
	6ES7 417-4HT14-0AB0
V6	6ES7 412-5HK06-0AB0	√	√	√	√	-
	6ES7 414-5HM06-0AB0
	6ES7 416-5HS06-0AB0
	6ES7 417-5HT06-0AB0
V8	6ES7 410-5HX08-0AB0	-	-	-	-	√
	6ES7 410-5HN08-0AB0

注：√表示兼容（需要注意的是不同版本的CPU对应的同步模块可能不同，更换CPU时需要注意同步模块和同步光纤），-表示不兼容。

同步模块和同步光纤的兼容性

S7-400H系列CPU的短距离同步模块历史上分为3类，分别是：

·         6ES7 960-1AA00-0XA0：使用在CPU固件版本V3.1及之前的H-CPU

·         6ES7 960-1AA04-0XA0：使用在CPU固件版本V4.0及V4.5的H-CPU

·         6ES7 960-1AA06-0XA0：使用在CPU固件版本V6.0及之后的H-CPU

S7-400H系列CPU的长距离同步模块历史上分为2类，分别是：

·         6ES7 960-1AB04-0XA0：使用在CPU固件版本V4.0及V4.5的H-CPU

·         6ES7 960-1AB06-0XA0：使用在CPU固件版本V6.0及之后的H-CPU

不同版本的CPU可能对应不同的同步模块和同步光纤，如下表所示

冗余CPU版本	光纤同步模块 (10m)	同步光纤 (1m)	光纤同步模块 (10km)	同步光纤 (长距离)
2.1与3.1	6ES7 960- 1AA00-0XA0	6ES7 960- 1AA00-5AA0	无	按需订货
4.0与4.5	6ES7 960- 1AA04-0XA0	6ES7 960- 1AA04-5AA0	6ES7 960- 1AB04-0XA0
6	6ES7 960- 1AA06-0XA0		6ES7 960- 1AB06-0XA0



不同版本的同步模块，其安装方式不同，因此三种版本的同步模块不可相互替代。



Firmware	MLFB	同步模块	同步光纤
V3	6ES7 414-4HJ00-0AB0	6ES7 960-1AA00-0XA0 (500m)	6ES7 960-1AA00-5AA0 (1m) 6ES7 960-1AA00-5BA0 (2m) 6ES7 960-1AA00-5KA0 (10m)
	6ES7 417-4HL01-0AB0
V4	6ES7 414-4HJ04-0AB0	6ES7 960-1AA04-0XA0 (10m) 6ES7 960-1AB04-0XA0(10km)	6ES7 960-1AA04-5AA0 (1m) 6ES7 960-1AA04-5BA0 (2m) 6ES7 960-1AA04-5KA0 (10m)
	6ES7 417-4HL04-0AB0
V4.5	6ES7 412-3HJ14-0AB0
	6ES7 414-4HM14-0AB0
	6ES7 417-4HT14-0AB0
V6	6ES7 412-5HK06-0AB0	6ES7 960-1AA06-0XA0 (10m) 6ES7 960-1AB06-0XA0(10km)
	6ES7 414-5HM06-0AB0
	6ES7 416-5HS06-0AB0
	6ES7 417-5HT06-0AB0
V8	6ES7 410-5HX08-0AB0
	6ES7 410-5HN08-0A

SIMATIC S7-1200 PLC

S7-1200 系列是一款可编程逻辑控制器 (PLC, Programmable Logic Controller)，可以控制各种自动化应用。 S7-1200 设计紧凑、成本低廉且具有功能强大的指令集，这些特点使它成为控制各种应用的解决方案。S7-1200 型号和基于 Windows 的编程工具提供了解决自动化问题时需要的灵活性。

SIMATIC S7-1200 PLC 与 SIMATIC HMI Basic Panel 的匹配确保自动化任务特别高效、易于开发和调试。

SIMATIC STEP 7 Basic 用于 SIMATIC S7-1200 的工程系统，具有直观的处理特性，包括用于组态 HMI Basic Panel 的 SIMATIC WinCC Basic。

SIMATIC S7-1200 的硬件组成

SIMATIC S7-1200 是 SIMATIC S7 可编程控制器系列中的模块化微型 PLC，其组成为：

• 控制器，带有集成 PROFINET 接口，用于编程设备、HMI 或其它 SIMATIC 控制器之间通信


• 信号板，可直接插入到控制器


• 信号模块，用于扩展控制器输入和输出通道


• 通信模块，用于扩展控制器通信接口


• 附件，如电源、开关模块或 SIMATIC 存储卡

SIMATIC S7-1200 的特性

下面列出的是 SIMATIC S7-1200 的显著特性概述：

• 集成的以太网接口


• 以宽幅 AC 或 DC 电源形式集成的电源 (85 - 264 V AC 或 24 V DC)


• 集成数字量输出 24V DC 或继电器


• 集成 24V DC 数字量输入


• 集成模拟量输入 0-10V


• 频率高达 100 kHz 的脉冲序列输出 (PTO)


• 频率高达 100 kHz 的脉宽调制 (PWM) 输出


• 频率高达 100 kHz 的高速计数器 (HSC)


• 通过连接附加通信模块 (如：RS 485 或 RS232) 实现了模块化和可裁剪性


• 通过信号板直接在 CPU 上扩展模拟量或数字量信号实现了模块化和可裁剪性 (同时保持 CPU 原有空间)


• 通过信号模块的大量模拟量和数字量输入和输出信号实现模块化和可裁剪性 (CPU 1211C 除外)


• 可选的存储器 (SIMATIC 存储卡)


• PLCopen 运动控制，用于简单的运动控制


• 带自整定功能的 PID 控制器


• 集成实时时钟


• 密码保护


• 时间中断


• 硬件中断


• 库功能


• 在线 / 离线诊断


• 所有模块上的端子都可拆卸

CPU 订货号

CPU		旧订货号（停产)	新订货号
CPU 1211C	CPU 1211C DC/DC/DC	6ES7 211-1AE31-0XB0	6ES7 211-1AE40-0XB0
	CPU 1211C AC/DC/继电器	6ES7 211-1BE31-0XB0	6ES7 211-1BE40-0XB0
	CPU 1211C DC/DC/继电器	6ES7 211-1HE31-0XB0	6ES7 211-1HE40-0XB0
CPU 1212C	CPU 1212C DC/DC/DC	6ES7 212-1AE31-0XB0	6ES7 212-1AE40-0XB0
	CPU 1212C AC/DC/继电器	6ES7 212-1BE31-0XB0	6ES7 212-1BE40-0XB0
	CPU 1212C DC/DC/继电器	6ES7 212-1HE31-0XB0	6ES7 212-1HE40-0XB0
CPU 1214C	CPU 1214C DC/DC/DC	6ES7 214-1AG31-0XB0	6ES7 214-1AG40-0XB0
	CPU 1214C AC/DC/继电器	6ES7 214-1BG31-0XB0	6ES7 214-1BG40-0XB0
	CPU 1214C DC/DC/继电器	6ES7 214-1HG31-0XB0	6ES7 214-1HG40-0XB0
CPU 1215C	CPU 1215C DC/DC/DC	6ES7 215-1AG31-0XB0	6ES7 215-1AG40-0XB0
	CPU 1215C AC/DC/继电器	6ES7 215-1BG31-0XB0	6ES7 215-1BG40-0XB0
	CPU 1215C DC/DC/继电器	6ES7 215-1HG31-0XB0	6ES7 215-1HG40-0XB0
CPU 1217C	CPU 1217C DC/DC/DC		6ES7 217-1AG40-0XB0

故障安全型CPU:

故障安全型CPU		订货号
CPU 1214FC	CPU 1214FC DC/DC/DC	6ES7 214-1AF40-0XB0
	CPU 1214FC DC/DC/RLY	6ES7 214-1HF40-0XB0
CPU 1215FC	CPU 1215FC DC/DC/DC	6ES7 215-1AF40-0XB0
	CPU 1215FC DC/DC/RLY	6ES7 215-1HF40-0XB0

信号模块、通信模块和信号板订货号

信号模块、通信模块和信号板			旧订货号	新订货号
开关量输入		SM 1221 8 x 24 VDC 输入（漏/源）	6ES7 221-1BF30-0XB0	6ES7 221-1BF32-0XB0
		SM 1221 16 x 24 VDC 输入（漏/源）	6ES7 221-1BH30-0XB0	6ES7 221-1BH32-0XB0
开关量输出		SM 1222 8 x 24 VDC 输出（源）	6ES7 222-1BF30-0XB0	6ES7 222-1BF32-0XB0
		SM 1222 16 x 24 VDC 输出（源）	6ES7 222-1BH30-0XB0	6ES7 222-1BH32-0XB0
		SM 1222 8 x 继电器输出	6ES7 222-1HF30-0XB0	6ES7 222-1HF32-0XB0
		SM 1222 8 x 继电器输出 (切换,常开和常闭)	6ES7 222-1XF30-0XB0	6ES7 222-1XF32-0XB0
		SM 1222 16 x 继电器输出	6ES7 222-1HH30-0XB0	6ES7 222-1HH32-0XB0
开关量输入/输出		SM 1223 8 x 24 VDC 输入（漏/源）/8 x 24 VDC 输出	6ES7 223-1BH30-0XB0	6ES7 223-1BH32-0XB0
		SM 1223 16 x 24 VDC 输入（漏/源）/16 x 24 VDC 输出	6ES7 223-1BL30-0XB0	6ES7 223-1BL32-0XB0
		SM 1223 8 x 24 VDC 输入（漏/源）/8 x 继电器输出	6ES7 223-1PH30-0XB0	6ES7 223-1PH32-0XB0
		SM 1223 16 x 24 VDC 输入（漏/源）/16 x 继电器输出	6ES7 223-1PL30-0XB0	6ES7 223-1PL32-0XB0
		SM 1223 8 x 120/230 VAC 输入（漏/源）/8 x 继电器输出	6ES7 223-1QH30-0XB0	6ES7 223-1QH32-0XB0
模拟量输入		SM 1231 4 x 模拟量输入	6ES7 231-4HD30-0XB0	6ES7 231-4HD32-0XB0
		SM 1231 4 x 模拟量输入 16位	6ES7 231-5ND30-0XB0	6ES7 231-5ND32-0XB0
		SM 1231 8 x 模拟量输入	6ES7 231-4HF30-0XB0	6ES7 231-4HF32-0XB0
模拟量输出		SM 1232 2 x 模拟量输出	6ES7 232-4HB30-0XB0	6ES7 232-4HB32-0XB0
		SM 1232 4 x 模拟量输出	6ES7 232-4HD30-0XB0	6ES7 232-4HD32-0XB0
模拟量输入/输出		SM 1234 4 x 模拟量输入/2 x 模拟量输出	6ES7 234-4HE30-0XB0	6ES7 234-4HE32-0XB0
RTD和TC(热电偶）		SM 1231 4 x TC 模拟量输入	6ES7 231-5QD30-0XB0
		SM 1231 8 x TC 模拟量输入	6ES7 231-5QF30-0XB0
		SM 1231 4 x RTD 模拟量输入	6ES7 231-5PD30-0XB0
		SM 1231 8 x RTD 模拟量输入	6ES7 231-5PF30-0XB0
通信模块	RS232和RS485	CM 1241 RS232	6ES7 241-1AH30-0XB0
		CM 1241 RS422/485	6ES7 241-1CH30-0XB0	6ES7 241-1CH32-0XB0
	PROFIBUS	CM 1242-5 Profibus 从站	6GK7 242-5DX30-0XE0
		CM 1243-5 Profibus 主站	6GK7 243-5DX30-0XE0
信号板	开关量输入	SB 1221,200kHz 4 x 24 VDC 输入（源）	6ES7 221-3BD30-0XB0
		SB 1221,200kHz 4 x 5 VDC 输入（源）	6ES7 221-3AD30-0XB0
	开关量输出	SB 1222,200kHz 4 x 24 VDC 输出（漏/源）	6ES7 222-1BD30-0XB0
		SB 1222,200kHz 4 x 5 VDC 输出（漏/源）	6ES7 222-1AD30-0XB0
	开关量输入/输出	SB 1223 2 x 24 VDC 输入（漏）/2 x 24 VDC 输出（源）	6ES7 223-0BD30-0XB0
		SB 1223,200kHz 2 x 24 VDC 输入（源）/2 x 24 VDC 输出 （漏/源）	6ES7 223-3BD30-0XB0
		SB 1223,200kHz 2 x 5 VDC 输入（源）/2 x 5 VDC 输出 （漏/源）	6ES7 223-3AD30-0XB0
	模拟量	SB 1232 1 路模拟量输出	6ES7 232-4HA30-0XB0
		SB 1231 1 路模拟量输入	6ES7 231-4HA30-0XB0
		SB 1231 1 路模拟量输入 热电偶	6ES7 231-5QA30-0XB0
		SB 1231 1 路模拟量输入 热电组	6ES7 231-5PA30-0XB0
通信板		CB1241 RS485 通信板（端子块）	6ES7 241-1CH30-1XB0
通信板		SM 1278 IO-Link Master Module	6ES7 278-4BD32-0XB0

软件、存储卡、电池板及其它附件定货号

编程软件	订货号
STEP 7 Basic V10.5(停产)	6ES7 822-0AA00-0YA0
STEP 7 Basic V11(停产)	6ES7 822-0AA01-0YA0
STEP 7 Pro V11(停产)	6ES7 822-1AA01-0YA5
STEP 7 Basic V12(停产)	6ES7 822-0AA02-0YA5
STEP 7 Pro V12(停产)	6ES7 822-1AA02-0YA5
STEP 7 Basic V13	6ES7 822-0AA03-0YA5
STEP 7 Pro V13	6ES7 822-1AA03-0YA5

存储卡、其它硬件和备件		订货号
存储卡	SIMATIC MC 2 MB(停产)	6ES7 954-8LB01-0AA0
	SIMATIC MC 4 MB	6ES7 954-8LC01-0AA0
	SIMATIC MC 12 MB	6ES7 954-8LE01-0AA0
	SIMATIC MC 24 MB	6ES7 954-8LF01-0AA0(6ES7 954-8LF00-0AA0停产）
电池板	BB 1297电池板	6ES7 297-0AX30-0XA0(only FW3.0 or Later)
其它硬件	PSU 1200 电源	6EP1 332-1SH71
	CSM 1277 以太网交换机 - 4 端口	6GK7 277-1AA00-0AA0
	仿真器（1214C/1211C - 8 位）	6ES7 274-1XF30-0XA0
	仿真器（1214C - 14 位）	6ES7 274-1XH30-0XA0
	I/O 扩展电缆，2 m	6ES7 290-6AA30-0XA0
备件	连接器板，7 个端子，镀锡	6ES7 292-1AG30-0XA0
	连接器板，8 个端子，镀锡 (4/pk)	6ES7 292-1AH30-0XA0
	连接器板，11 个端子，镀锡 (4/pk)	6ES7 292-1AL30-0XA0
	连接器板，12 个端子，镀锡 (4/pk)	6ES7 292-1AM30-0XA0
	连接器板，14 个端子，镀锡 (4/pk)	6ES7 292-1AP30-0XA0
	连接器板，20 个端子，镀锡 (4/pk)	6ES7 292-1AV30-0XA0
	连接器板，3 个端子，镀金 (4/pk)	6ES7 292-1BC0-0XA0
	连接器板，6 个端子，镀金 (4/pk)	6ES7 292-1BF30-0XA0
	连接器板，7 个端子，镀金 (4/pk)	6ES7 292-1BG30-0XA0
	连接器板，11 个端子，镀金 (4/pk)	6ES7 292-1BL30-0XA0

SIPLUS S7-1200 extreme

SIPLUS S7-1200 系列中使用于恶劣环境中的精制产品，现已供货。所有版本的产品都提供有扩展温度范围(4XB0除外）和抗介质环境 (如腐蚀性的工业气体、潮湿、盐碱等) 的保护。

SIPLUS S7-1200 可用于高度为 -1000 至 +5000 米的各种应用。工作压强在高压 1.080 hPa 与低压 540 hPa 之间。SIPLUS extreme 产品系列是在 I IA/DT 标准产品的基础上提供了各种组件。基于工业自动化平台 SIPLUS 产品提供了三个版本的产品:



SIPLUS S7-1200 CPU (-40...+70°C) 宽温防腐
	标准产品订货号	SIPLUS　订货号
CPUs
CPU 1211 DC/DC/DC  6 DI; 4 DO; 2 AI	6ES7211-1AE31-0XB0	6AG1211-1AE31-2XB0 1)
CPU 1211 AC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1BE31-0XB0	6AG1211-1BE31-2XB0 1)
CPU 1211 DC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1HE31-0XB0	6AG1211-1HE31-2XB0 1)
CPU 1212 DC/DC/DC 8 DI; 6 DO; 2 AI	6ES7212-1AE31-0XB0	6AG1212-1AE31-2XB0 1)
CPU 1212 AC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1BE31-0XB0	6AG1212-1BE31-2XB0 1)
CPU 1212 DC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1HE31-0XB0	6AG1212-1HE31-2XB0 1)
CPU 1214 DC/DC/DC 14 DI; 10 DO; 2 AI	6ES7214-1AG31-0XB0	6AG1214-1AG31-2XB0 1)
CPU 1214 AC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1BG31-0XB0	6AG1214-1BG31-2XB0 1)
CPU 1214 DC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1HG31-0XB0	6AG1214-1HG31-2XB0 1)
CPU 1215 DC/DC/DC 14 DI;10 DO;2 AI;2 AO	6ES7215-1AG31-0XB0	6AG1215-1AG31-2XB0
CPU 1215 AC/DC/Rly 14 DI;10 DORY;2 AI;2 AO	6ES7215-1BG31-0XB0	6AG1215-1BG31-2XB0
CPU 1215 DC/DC/Rly 14 DI;10 DORY;2 AI;2 AO	6ES7214-1HG31-0XB0	6AG1215-1HG31-2XB0
CM1241 RS422/R485	6ES7241-1CH31-0XB0	6AG1241-1CH31-2XB0





SIPLUS S7-1200 CPU (-25...+70°C) 宽温防腐
	标准产品订货号	SIPLUS　订货号
CPUs -25...+70°C 产品已经取消，替代CPU订货号
CPU 1211 DC/DC/DC  6 DI; 4 DO; 2 AI	6ES7211-1AE31-0XB0	6AG1211-1AE31-2XB0 1)
CPU 1211 AC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1BE31-0XB0	6AG1211-1BE31-2XB0 1)
CPU 1211 DC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1HE31-0XB0	6AG1211-1HE31-2XB0 1)
CPU 1212 DC/DC/DC 8 DI; 6 DO; 2 AI	6ES7212-1AE31-0XB0	6AG1212-1AE31-2XB0 1)
CPU 1212 AC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1BE31-0XB0	6AG1212-1BE31-2XB0 1)
CPU 1212 DC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1HE31-0XB0	6AG1212-1HE31-2XB0 1)
CPU 1214 DC/DC/DC 14 DI; 10 DO; 2 AI	6ES7214-1AG31-0XB0	6AG1214-1AG31-2XB0 1)
CPU 1214 AC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1BG31-0XB0	6AG1214-1BG31-2XB0 1)
CPU 1214 DC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1HG31-0XB0	6AG1214-1HG31-2XB0 1)
CPU 1215 DC/DC/DC 14 DI;10 DO;2 AI;2 AO	6ES7215-1AG31-0XB0	6AG1215-1AG31-2XB0
CPU 1215 AC/DC/Rly 14 DI;10 DORY;2 AI;2 AO	6ES7215-1BG31-0XB0	6AG1215-1BG31-2XB0
CPU 1215 DC/DC/Rly 14 DI;10 DORY;2 AI;2 AO	6ES7214-1HG31-0XB0	6AG1215-1HG31-2XB0
CM1241 RS422/R485	6ES7241-1CH31-0XB0	6AG1241-1CH31-2XB0
电源
PM1207 INPUT: AC 120/230 V OUTPUT: DC 24 V/2,5 A	6EP1332-1SH71	6AG1332-1SH71-7AA0 3)
通信模板
CM1241 RS232	6ES7241-1AH30-0XB0	6AG1241-1AH30-2XB0
CM1241 RS485	6ES7241-1CH30-0XB0	6AG1241-1CH30-2XB0



扩展模块数字量	基础模板订货号	旧订货号	新订货号
SM1221 8DI	6ES7221-1BF30-0XB0	6AG1221-1BF30-2XB0 2)	6AG1221-1BF30-2XB0 4)
SM1221 16DI	6ES7221-1BH30-0XB0	6AG1221-1BH30-2XB0 2)	6AG1221-1BH32-2XB0
SM1222 8DO	6ES7222-1BF30-0XB0	6AG1222-1BF30-2XB0	6AG1222-1BF32-2XB0
SM1222 16DO	6ES7222-1BH30-0XB0	6AG1222-1BH30-2XB0	6AG1222-1BH32-2XB0
SM1222 8DO RY 2A	6ES7222-1HF30-0XB0	6AG1222-1HF30-2XB0 2)	可使用16DORY替代
SM1222 16DO RY 2A	6ES7222-1HH30-0XB0	6AG1222-1HH30-2XB0 2)	6AG1222-1HH32-2XB0
SM1223 8DI/8DO	6ES7223-1BH30-0XB0	6AG1223-1BH30-2XB0 2)	可使用16DI/16DO替代
SM1223 16DI/16DO	6ES7223-1BL30-0XB0	6AG1223-1BL30-2XB0	6AG1223-1BL32-2XB0
SM1223 8DI/8DO/RLY	6ES7223-1PH30-0XB0	6AG1223-1PH30-2XB0 2)	6AG1223-1PH32-2XB0
SM1223 16DI/16DO/RLY	6ES7223-1PL30-0XB0	6AG1223-1PL30-2XB0 2)	6AG1223-1PL32-2XB0
扩展模块模拟量	基础模板订货号	旧订货号	新订货号
SM1232 2AO	6ES7232-4HB30-0XB0	6AG1232-4HB30-2XB0 2)	可使用4AI/2AO替代
SM1231 AI 4 12BIT	6ES7231-4HD30-0XB0	6AG1231-4HD30-2XB0 2)	可使用4AI/2AO替代
SM1234 4AI/2AO	6ES7234-4HE30-0XB0	6AG1234-4HE30-2XB0 2)	6AG1234-4HE32-2XB0



1): 在+60°C 至 +70°C,CPU可同时控制的输入与输出数量是大数量的50%，信号板不能使用

2): 在+60°C 至 70°C,同时控制的输入与输出数量是大数量的50%

3): 在+55°C 至 70°C,输出电流降低为： 1.5A

4): 1**32订货号的产品 是完全替代 1**30系统产品

SIPLUS S7-1200(0...+55°C) 防腐
	标准产品订货号	SIPLUS 产品订货号
CPUs
CPU 1211 DC/DC/DC  6 DI; 4 DO; 2 AI	6ES7211-1AE31-0XB0	6AG1211-1AE31-4XB0
CPU 1211 AC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1BE31-0XB0	6AG1211-1BE31-4XB0
CPU 1211 DC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1HE31-0XB0	6AG1211-1HE31-4XB0
CPU 1212 DC/DC/DC 8 DI; 6 DO; 2 AI	6ES7212-1AE31-0XB0	6AG1212-1AE31-4XB0
CPU 1212 AC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1BE31-0XB0	6AG1212-1BE31-4XB0
CPU 1212 DC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1HE31-0XB0	6AG1212-1HE31-4XB0
CPU 1214 DC/DC/DC 14 DI; 10 DO; 2 AI	6ES7214-1AG31-0XB0	6AG1214-1AG31-4XB0
CPU 1214 AC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1BG31-0XB0	6AG1214-1BG31-4XB0
CPU 1214 DC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1HG31-0XB0	6AG1214-1HG31-4XB0
CPU 1215 DC/DC/DC 14 DI;10 DO;2 AI;2 AO	6ES7215-1AG31-0XB0	6AG1215-1AG31-4XB0
CPU 1215 AC/DC/Rly 14 DI;10 DORY;2 AI;2 AO	6ES7215-1BG31-0XB0	6AG1215-1BG31-4XB0
CPU 1215 DC/DC/Rly 14 DI;10 DORY;2 AI;2 AO	6ES7214-1HG31-0XB0	6AG1215-1HG31-4XB0
扩展模块数字量
SM1221 8DI	6ES7221-1BF30-0XB0	6AG1221-1BF30-4XB0
SM1221 16DI	6ES7221-1BH30-0XB0	6AG1221-1BH30-4XB0
SM1222 8DO	6ES7222-1BF30-0XB0	6AG1222-1BF30-4XB0
SM1222 16DO	6ES7222-1BH30-0XB0	6AG1222-1BH30-4XB0
SM1222 8DO RY 2A	6ES7222-1HF30-0XB0	6AG1222-1HF30-4XB0
SM1222 16DO RY 2A	6ES7222-1HH30-0XB0	6AG1222-1HH30-4XB0
SM1223 8DI/8DO	6ES7223-1BH30-0XB0	6AG1223-1BH30-4XB0
SM1223 16DI/16DO	6ES7223-1BL30-0XB0	6AG1223-1BL30-4XB0
SM1223 8DI/8DO/RLY	6ES7223-1PH30-0XB0	6AG1223-1PH30-4XB0
SM1223 16DI/16DO/RLY	6ES7223-1PL30-0XB0	6AG1223-1PL30-4XB0
扩展模块模拟量
SM1232 2AO	6ES7232-4HB30-0XB0	6AG1232-4HB30-4XB0
SM1231 4AI 12BIT	6ES7231-4HD30-0XB0	6AG1231-4HD30-4XB0
SM1234 4AI/2AO	6ES7234-4HE30-0XB0	6AG1234-4HE30-4XB0
电源
PM1207 INPUT: AC 120/230 V OUTPUT: DC 24 V/2,5 A	6EP1332-1SH71	6AG1332-1SH71-4AA0
通信模板
CM1241 RS232	6ES7241-1AH30-0XB0	6AG1241-1AH30-4XB0
CM1241 RS485	6ES7241-1CH30-0XB0	6AG1241-1CH30-4XB0
数字 / 模拟信号板
SB1223 2DI/2DO	6ES7223-0BD30-0XB0	6AG1223-0BD30-4XB0
SB1232 1AO	6ES7232-4HA30-0XB0	6AG1232-4HA30-4XB0



SIPLUS S7-1200(-25...+55°C) 宽温防腐
	标准产品订货号	SIPLUS 产品订货号
CPUs
CPU 1211 DC/DC/DC 6 DI; 4 DO; 2 AI	6ES7211-1AE31-0XB0	6AG1211-1AD30-5XB0 4)
CPU 1211 AC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1BE31-0XB0	6AG1211-1BD30-5XB0 4)
CPU 1211 DC/DC/Rly 6 DI; 4 DO RY; 2 AI	6ES7211-1HE31-0XB0	6AG1211-1HD30-5XB0 4)
CPU 1212 DC/DC/DC 8 DI; 6 DO; 2 AI	6ES7212-1AE31-0XB0	6AG1212-1AD30-5XB0 4)
CPU 1212 AC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1BE31-0XB0	6AG1212-1BD30-5XB0 4)
CPU 1212 DC/DC/Rly 8 DI; 6 DO RY; 2 AI	6ES7212-1HE31-0XB0	6AG1212-1HD30-5XB0 4)
CPU 1214 DC/DC/DC 14 DI; 10 DO; 2 AI	6ES7214-1AG31-0XB0	6AG1214-1AE30-5XB0 4)
CPU 1214 AC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1BG31-0XB0	6AG1214-1BE30-5XB0 4)
CPU 1214 DC/DC/Rly 14 DI; 10 DO RY; 2 AI	6ES7214-1HG31-0XB0	6AG1214-1HE30-5XB0 4)
数字 / 模拟信号板
SB1223 2DI/2DO	6ES7223-0BD30-0XB0	6AG1223-0BD30-5XB0
SB1232 1AO	6ES7232-4HA30-0XB0	6AG1232-4HA30-5XB0

S7-1500 选型介绍

1.用户程序运行在CPU模块中，CPU模块内没有程序装载存储器，程序存储在的存储卡中里，概念同S7-300。存储卡需要单独订货。CPU目前有三种型号：

• CPU 1511-1 PN

• CPU 1513-2 PN

• CPU 1516-3 PN/DP

三个CPU型号从上至下性能由低到高排列，区别于指令执行速度，各种地址空间尺寸，内存大小，集成通讯口种类个数等等方面，具体请参考对应的CPU手册。

2.对于PLC系统，用户程序处理的是输入/输出(I/O)信号直接的逻辑关系。那么往往系统需配置I/O模块，S7-1500的CPU模块自身没有集成I/O，I/O信号输入通过拓展I/O模块进行输入输出。常见I/O信号有，

• 数字量输入(DI)：也就是开关量(还有称作离散量)信号输入

• 数字量输出(DQ)：开关量信号输出

• 模拟量输入(AI)：连续量输入，如电压-10V ～ +10V, 4 ～ 20mA等

• 模拟量输出(AQ)：连续量输出

• 还有脉冲输入(PI)， 脉冲输出(PQ)等

3.S7-1500的数字量输入模块

• DI 32x24VDC HF

• DI 16x24VDC HF

• DI 16x230VAC BA

• DI 16x24VDC SRC BA

• …

型号简介：

• DI： Digital input，数字量输入
• 32x24VDC：共32个输入通道 (点) ，电压规格为直流24V
• 16x230VDC：共16个输入通道 (点) ，电压规格为交流230V
• BA：Basic，基本型
• HF：High feature, 高性能型
• SRC： Source Input， 源型输入 ，未标识为漏型。

4.S7-1500的数字量输出模块

• DQ 16x24VDC/0.5A ST

• DQ 32x24VDC/0.5A ST

• DQ 8x24VDC/2A HF

• DQ 8x230VAC/2A ST

• DQ 8x230VAD/5A ST

• …

型号简介，以个型号为例：

• DQ： Digital Ouput, 数量输出
• 16x24VDC：共16个输出通道，输出电压为DC24V, 容量每个通道大0.5A。
• HF：High Feature, 高性能型，通常意味着模块带诊断功能。相对应的是ST(Standard，标准)型，无诊断功能。

5.S7-1500的模拟量输入模块

• AI 8xU/I HS

• AI 8xU/I/RTD/TC ST

• …

以个型号为例，型号简介：

• AI： Analogue input，模拟量输入模块
• 8xU/I：8个通道，支持电压或电流型号输入

6.S7-1500的模拟量输出模块

• AQ 4xU/I ST

• AQ 8xU/I HS

• …

同样以个型号为例，型号简介：

• AQ：Analogue Output，模拟量输出模块
• 4xU/I：共4个通道，支持电压，电流输出
• ST：标准型

7.选定CPU和I/O模块之后，要确定系统的供电，选择电源模块，电源模块选型需要注意S7-1500有两种背板供电方式：

• PM模块： 不提供机架的背板工作电源，由CPU提供

• PM 70 W 120/230 VAC
• PM 190 W 120/230 VAC

• PS模块：连接到机架背板，提供背板工作电压，有诊断功能

• PS 25W 24VDC
• PS 60W 120/230V AC/DC

S7-1500电源选型按模块消耗的功率选，TIA 博途软件提供电源计算：

根据软件提供的模块功率可以选电源模块， 需要提一下是上图的选项：

“Supply voltage L+ connected”选中，意思是CPU的电源端子有输入，CPU(也)提供背板的电源供电。

8.S7-1500安装需要导轨，导轨按长度分，有这么几种规格：

160mm，482mm，530mm，830mm，2000mm。

9.编程使用的工具是TIA博途软件，使用以太网网线直接连接计算机网卡与CPU1500就可以下载程序。

软件：SIMATIC STEP 7 Professional V12

10.后简单介绍一个S7-1500的选型配置。

假设需要选一个S7-1500本地站，包含24VDC DI 40点，24VDC DQ 28点，0～10V电压模拟量输入3个点，4～20mA电流输入3个点，4～20mA电流输出5个点。

这里我们选型为：

序号	名称	型号	数量
1	导轨	DIN rail S7-1500, 482 mm	1
2	电源	PS 60W 120/230V AC/DC	1
3	CPU	CPU 1511-1 PN	1
4	存储卡	Memory card, 4 MB	1
5	数字量输入模块	DI 16x24VDC HF	1
6	数字量输入模块	DI 32x24VDC HF	1
7	数字量输出模块	DQ 32x24VDC/0.5A ST	1
8	数字量输入模块	AI 8xU/I HS	1
9	模拟量输出模块	AQ 8xU/I HS	1
10	前连接器	螺钉型, 40针	1
11	编程软件	STEP 7 Professional V12	1
