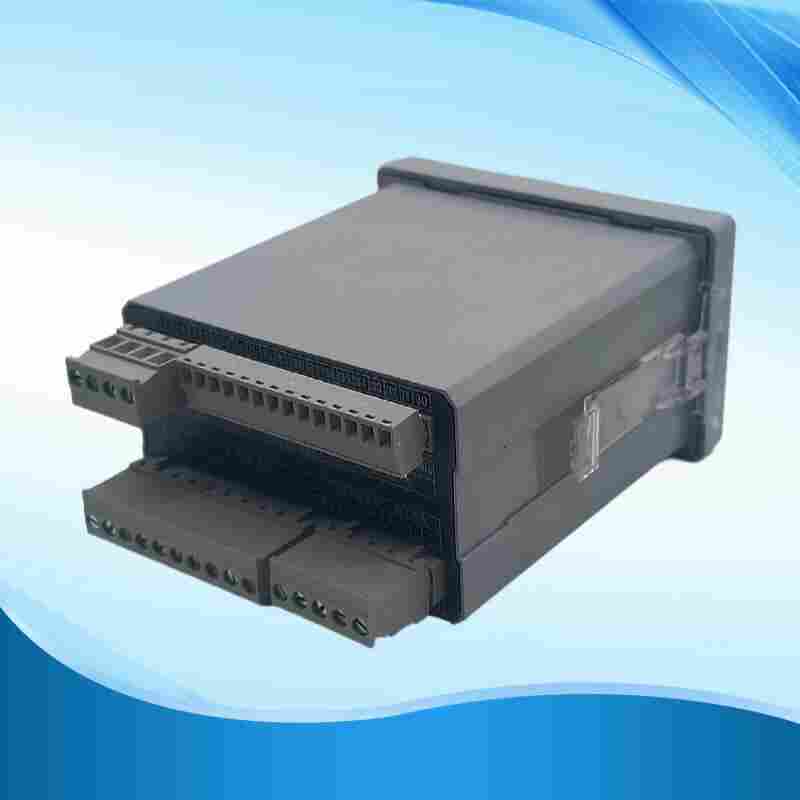

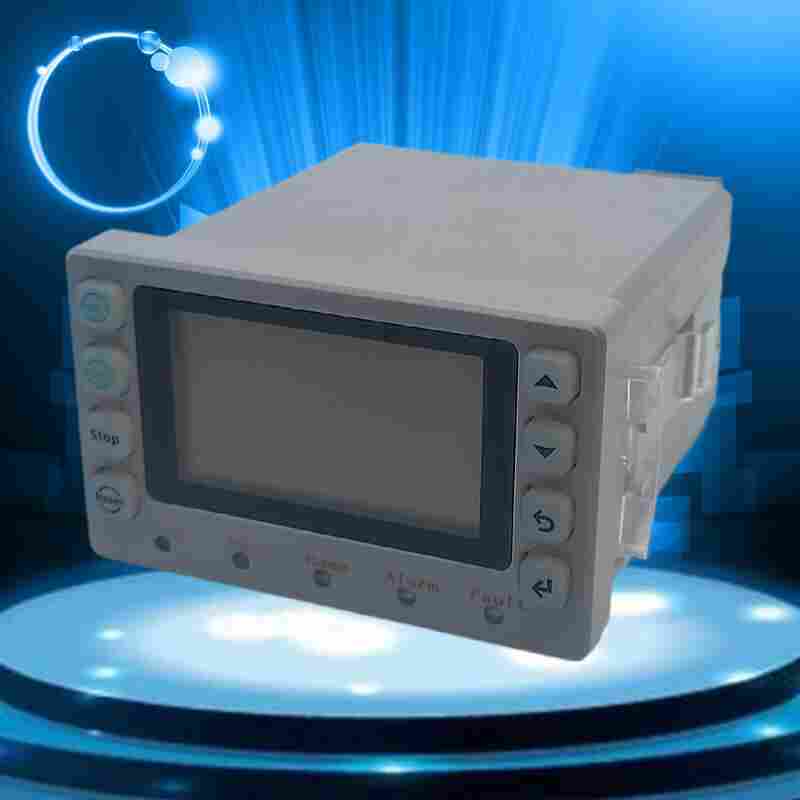

CDS11产品介绍
CDS11电动机保护器是我公司按IEC标准开发的智能化、网络化、数字化的电机智能监控装置。基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于MCC 控制中心中。其集的电机智能保护、综合电量测量及现场远方启停操作控制、运行状态监控、故障记录及网络通讯于一体：可以查看测量数据、DI/DO状态、报警信息、故障信息管理、电机信息管理、参数设定和电机启停等，并且能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。为电机提供完善保护，避免因电机过载、堵转、接地／漏电、欠电流、欠／过压、温度故障、断相及三相电流不平衡等可能导致的生产事故，限度地保证设备运行的有效性与安全性。通过RS5485接口支持多种通讯协议，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4-2OmA的方式与DCS系统连接，把电机运行参数传送出去，构成分布式综合电力监控系统。对于每一个电机回路，需要配置独立的电动机保护器来进行保护与控制。标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
智能电动机保护器，是我公司针对低压电动机在各种应用场合而研发的保护装置，为额定工作电压至1000V，额定电流至800A的电动机提供完善保护的新一代集继电保护，测量，控制，通讯为一体的低压电机保护装置。
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
CDS11功能特点
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，可靠。
4、高清晰宽温带背光LCD 显示，设置参数与测量及故障记录直观方便。
5、配有RS485 通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。
7、具有4~20mA 标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
CDS11技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
【标题】行业背景
内电动机保护装置的状况 我国电动机保护装置的发展经历了仿苏、自行设计、更新换代、引进技术、跟踪国外新产品等几个阶段。 1.热继电器 热继电器功能少,对电动机发生通风受阻、扫膛、堵转、长期轻过载、频繁起动引起的电动机过热等故障不起保护作用,且重复性能差、大电流过载或短路故障后不能再次使用、调整误差大、易受环境温度的影响误动或拒动,
