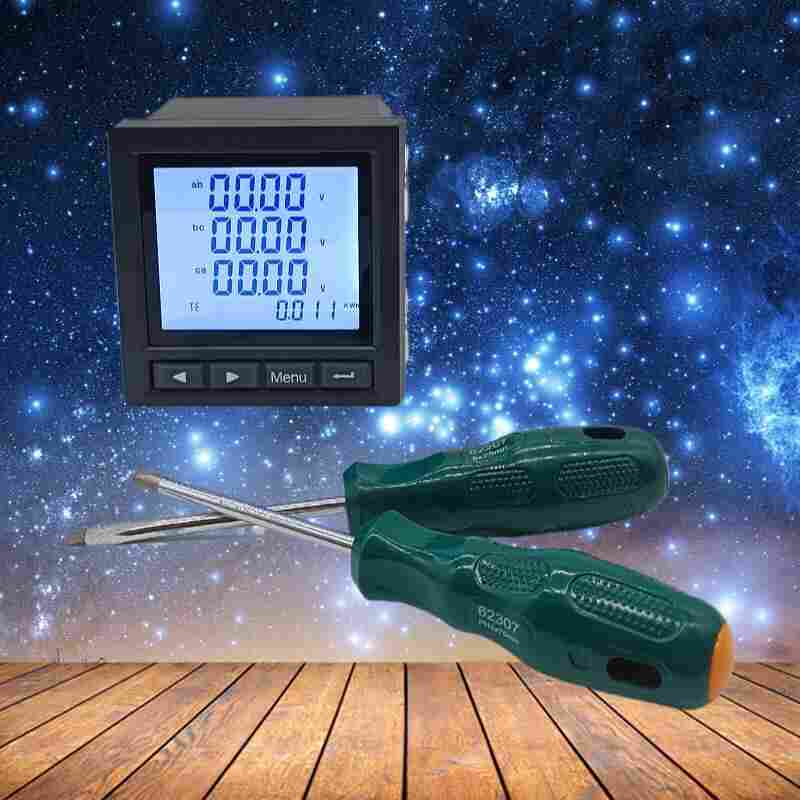

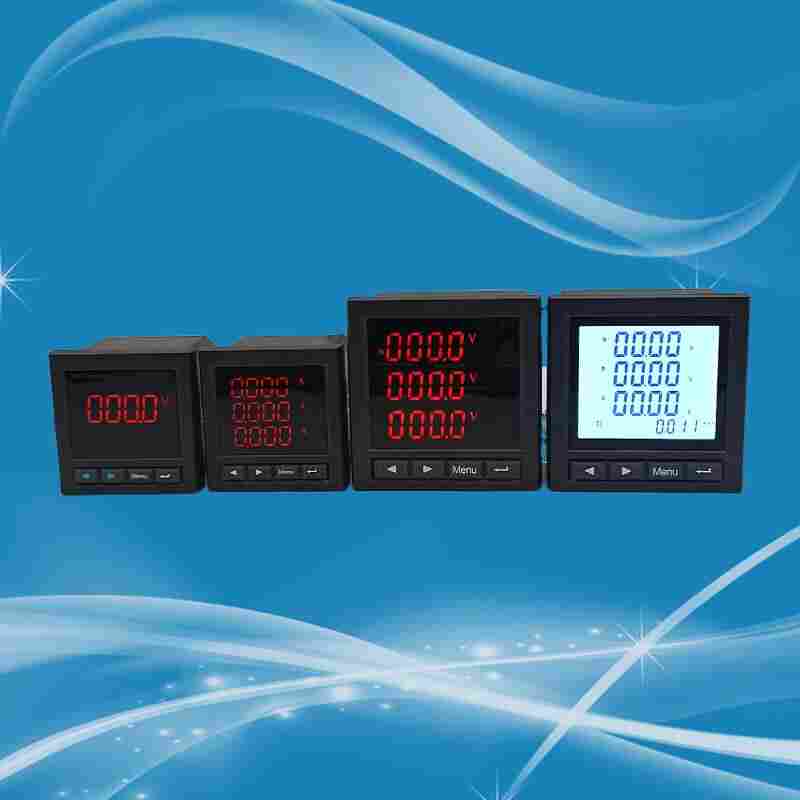

SD80-EZ1配电室数显多功能电力仪表产品介绍
SD80-EZ1
多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着极高的，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
SD80-EZ1配电室数显多功能电力仪表功能特点
硬件上采用了大规模集成电路，高性能单片机，软件上采用了离散数字信号处理技术，设计上采用了模块化设计。使本产品具有较高的。
1显示倍率，显示模式，显示亮度，均可以通过按键进行设置。
2.通信地址 通信波特率 均可以通过按键进行设置
3.具有上下限报警 ,报警模式,报警阈值可自由设定
4.具有0～20mA 4~20mA 便送输出 可自由设定
5.可与PLC 触摸屏 等进行组网
SD80-EZ1配电室数显多功能电力仪表技术指标
执行标准：GB/T 17215-2008、GB/T 22264-2008
准确度：有功电能0.5S级
工作电源 ：85～265Vac或100～300Vdc，整机功耗≤5VA
额定输入：电流5A或1A，电压3×220/380V 35Hz～65Hz
开关量输入：标配2路有源开关量输入
继电器输出：2路继电器输出，节点容量250Vdc/5A或30Vac/5A
过载能力：电压、电流1.2倍/连续，电流10倍/1秒
工频耐压：AC2kV/min～1mA 输入-输出-电源
绝缘电阻：≥ 100MΩ
冲击电压：5kV（峰值），1.2/50μs
静电抗扰度：IEC61000-4-2，Level 4
快速脉冲群抗扰度：IEC61000-4-4，Level 4
浪涌抗扰度：IEC61000-4-5，Level 4
正常工作温度：-20℃～60℃
极限工作温度：-25℃～75℃
温度测量范围：0℃～149℃
存储温度：-40℃～80℃
相对湿度：5%～95%无凝露
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
产品出厂质量*：认真做好进、出厂检验，严把过程检验关，三名专职检验员分别负责进厂检验、过程检验、出厂检验，确保所修车辆故障返修率在3%以下。材料实行明码标价，工时定额严格按照江西省交通厅、省物价局制定的《江西省机动车辆维修行业工时定额》标准执行。做好配件质量管理及所进配件质量的检查，全部使用正厂配套产品，保证原配件一致，杜绝不合格及假冒产品，绝不以次充好，并*材料配件的质量保证。
江苏舜高智能*研发生产SD80-EZ1配电室数显多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
