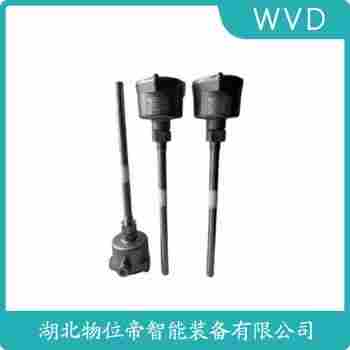

射频导纳开关FMI51-C1EGEJB3A1D WVD
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术,通过高频无线电波测量与储罐体间的电抗(容抗和阻抗)变化实现物位检测。其核心结构包括测量、保护及电子单元,具体过程如下:
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路,产生稳定振荡信号。当被测介质覆盖时,电抗变化导致电桥电路失衡,振荡信号停止,后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护,两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时,测量与保护间无电势差,形成电气隔离,确保挂料信号不影响检测,仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号,采用相位检测技术将电抗变化转化为可检测的信号,进而改变继电器输出状态,实现物位控制。
射频导纳开关FMI51-C1EGEJB3A1D WVD

射频导纳开关FMI51-C1EGEJB3A1D WVD是一款高性能的电子元器件,专为射频信号处理领域设计。该开关具备以下特点:
首先,该产品采用了*的射频技术,能够实现高精度和高速的信号切换。其射频导纳特性使其在信号传输过程中损耗低,确保信号质量不受影响。
其次,FMI51-C1EGEJB3A1D WVD开关具有高的隔离度,有效减少信号干扰,保证系统稳定性。同时,其低插入损耗特性使得信号在通过开关时能量损失小,进一步提升了信号传输效率。
此外,该开关支持±30dB的调节范围,满足不同应用场景下的信号调整需求。其宽工作频率范围,覆盖了从几百兆赫兹到几吉赫兹的频段,适用于各种射频通信系统。
在可靠性方面,FMI51-C1EGEJB3A1D WVD开关经过严格测试,具有长寿命和稳定性能。其小型化设计便于集成,节省空间,降低了系统成本。
之,射频导纳开关FMI51-C1EGEJB3A1D WVD凭借其高性能、高精度、低损耗、宽频率范围和可靠性等特点,是射频信号处理领域不可或缺的关键组件。广泛应用于无线通信、雷达系统、卫星通信等高科技领域。
射频导纳开关FMI51-C1EGEJB3A1D WVD
