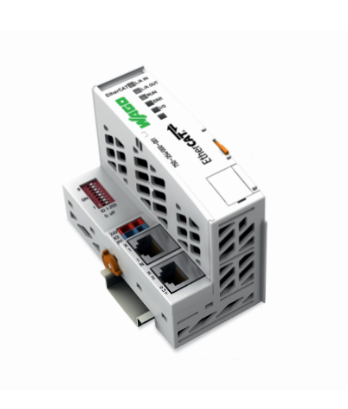

​WAGO现场总线适配器750-354/000-001

WAGO现场总线适配器750-354/000-001

产品资料

型号 750-354/000-001

EtherCAT 现场总线适配器; ID开关

通信 EtherCAT®

波特率 100 Mbit/s

传输介质(通信/现场总线) 屏蔽双绞线 S/FTP, F/FTP或SF/FTP; 100 Ω, 类别6

传输性能 Class D,符合EN 50173标准

每节点的*模块数量 64

无总线扩展时的*模块数量 64

*输入和输出过程映像(现场总线) 1024 bytes/1024 bytes

供电电压(系统) 24 VDC (-25 … +30 %); 通过接插式连接器

电流消耗(5 V系统电源) 300mA

*系统供电电流 700mA

额定负载(24V)时的典型输入电流 250mA

额定负载(24 V)时的典型供电效率 85%

隔离 500 V系统/现场

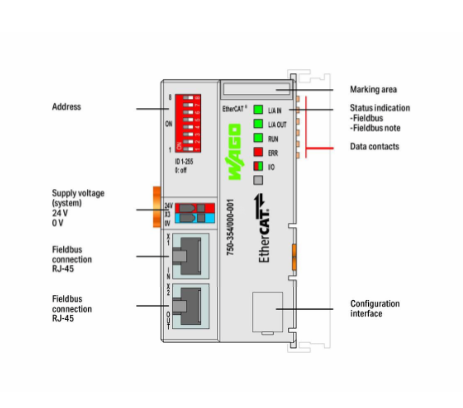

接线参数

连接技术：通信/现场总线 EtherCAT: 2 x RJ-45

连接技术：系统供电 2 x 笼式弹簧接线单元(CAGE CLAMP®)

可连接导线材料 铜

连接类型 系统供电

单股导线 0.08 … 1.5 mm² / 28 … 14 AWG

细多股导线 0.08 … 1.5 mm² / 28 … 14 AWG

剥线长度 5 … 6 mm / 0.2 … 0.24 inches

连接技术：设备配置 1 x 针型连接器；4极

物理数据

厚度 49.5 mm / 1.949 inches

高度 96.8 mm / 3.811 inches

深度 71.9 mm / 2.831 inches

距DIN导轨上边缘的深度 64.7 mm / 2.547 inches

机械参数

安装方式 DIN-35型导轨

材料参数

颜色 浅灰色

外壳材料 聚碳酸酯,尼龙6.6

火灾荷载 1.045MJ

重量 100g

标记 CE

环境要求

工作环境温度(运行时) 0 … +55 °C

存储温度 -25 … +85 °C

防护类型 IP20

污染等级 2,符合IEC 61131-2标准

工作海拔 0 … 2000 m / 0 … 6562 ft

安装位置 Horizontal left, horizontal right, horizontal top, horizontal bottom, vertical top and vertical bottom

相对湿度(无冷凝) 95%

抗振动 符合IEC 60068-2-6标准

抗冲击 15g,IEC 60068-2-27

EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用

EMC - 辐射干扰 符合EN 61000-6-3标准,船舶应用

抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准

相对湿度 75%时的允许H2S污染物浓度 10ppm

相对湿度 75%时的允许SO2污染物浓度 25ppm
