PD3.1快充负载测试仪

一、概述

        ASD909x2多协议智能负载由测试仪主机和安卓上位机两部分组成，主要用于移动电源、适配器等外接电源 PCBA和成品的负载功能测试及性能评估。测试仪内部集成四个独立的可编程多协议电子负载模块，在具备普通电子测试仪基础功能的同时兼容多快充协议，单台设备可完成PCBA或成品的绝大部分功能测试，测试快充时无需诱骗器等设备。支持导入或导出文件，将测试结果以文档形式直接导出到U盘等存储设备。支持手动及自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。

二、特性：

（1）10.1寸高清液晶触摸屏，安卓系统上位机操作界面；

（2）协议支持：标准、PD3.1 、PPS、QC2.0、QC3.0、FCP、SCP、SSCP、AFC 、VOOC 、SVOOC；

（3）内置EMark功能；

（4）支持手动调试界面，操作简单，功能全面；

（5）支持自动测试,方便生产线批量检测,并自动产生测试报表；

（6）支持负载恒流方式（CC）和恒压方式（CV）；限压限流，电流侦测（OCP),保护时间，短路保护测试；

（7）Type-C端口的正反面测试

（8）支持60V/15A/240W生产自动测试；

（9）4路独立电子负载，电子负载自由组合成2&2，4in1模式，端口同时带载或轮循测试；

（10）每通道可以自动切换CH1 CH2端口，通道间独立断开，不受干扰；

（11）设备底层程序不定期优化，支持远程联网升级；

（12）安卓应用程序不定期优化，支持远程联网升级；

（13）G20-10芯航空插座，电能传输和协议识别*匹配；

（14）高测量精度，电压1mV，电流1mA；

（15）支持4个A+C快充产品的同时测试。

三、典型应用：

(1) 研发调试。

(2) 适配器产线批量测试。

(3)  车载充电器测试。

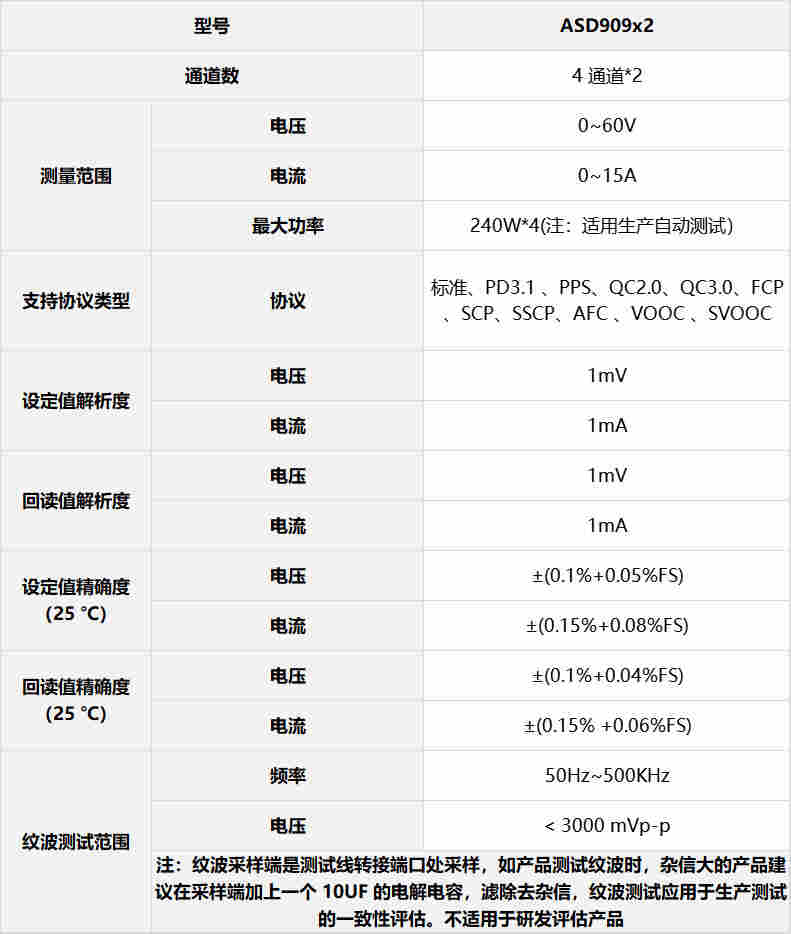

四、技术规格
