型号
|

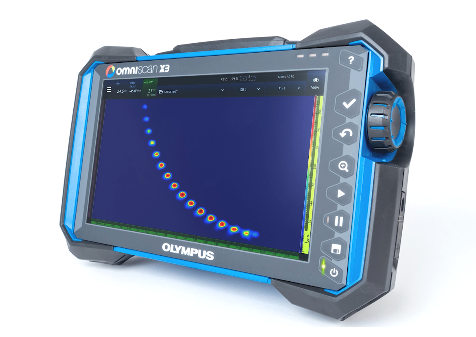

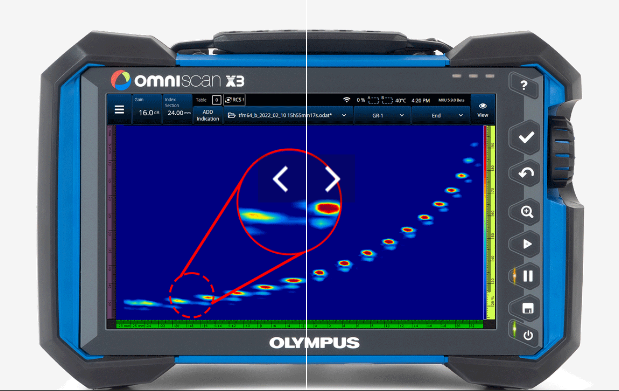

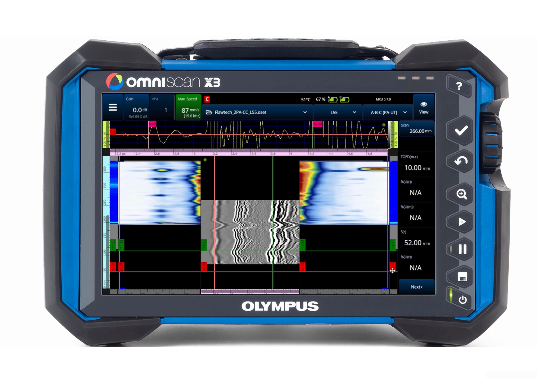

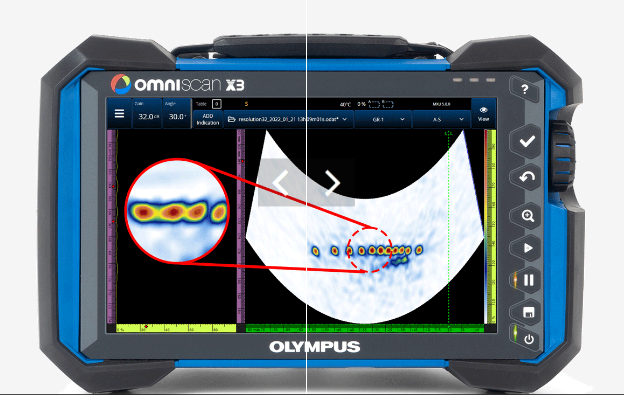

OmniScan X3
|
OmniScan X3 64
|
两款仪器
|
|
脉冲发生器
|
PA通道
|
PA通道
|
UT通道
|
|
电压
|
40 V、80 V、115 V
|
10 Vpp、20 Vpp、40 Vpp、80 Vpp、120 Vpp和160 Vpp
|
85 V、155 V、295 V
|
|
脉冲宽度
|
30 ns ～ 500 ns范围内可调，分辨率为2.5 ns。
|
30 ns ～ 1000 ns范围内可调（双极脉冲的半个周期或负脉冲的持续时间）；分辨率为5 ns。
|
30 ns ～ 1,000 ns范围内可调，分辨率为2.5 ns。
|
|
下降时间
|
< 10 ns
|
< 10 ns
|
< 10 ns
|
|
脉冲形状
|
负方波脉冲
|
双极负-正方波脉冲，负方波脉冲
|
|
|
输出阻抗
|
脉冲回波模式：28 Ω
一发一收模式：24 Ω
|
35 Ω
|
< 30 Ω
|
|
接收器
|
PA通道
|
|
UT通道
|
|
增益范围
|
0 dB ～ 80 dB，*输入信号为550 mVp-p（满屏高）。
|
0 dB ～ 80 dB，*输入信号为900 mVp-p（满屏高）。
|
0 dB ～ 120 dB，*输入信号为34.5 Vp-p（满屏高）。
|
|
输入阻抗
|
脉冲回波模式，9 MHz时：57 Ω ±10%
一发一收模式，9 MHz时：100 Ω ±10%
|
在13 MHz时，120 Ω ±10%
|
脉冲回波模式：50 Ω
脉冲发送接收模式：50 Ω
|
|
系统带宽
|
0.5 MHz ～ 18 MHz
|
0.2 MHz ～ 26.5 MHz
|
0.25 MHz ～ 28 MHz
|
|
声束形成
|
PA通道
|
|
UT通道
|
|
扫查类型
|
单一、线性、扇形、混合和TFM（全聚焦方式）
|
-
|
|
*孔径
|
OMNIX3-PATFM1664PR = 16晶片
OMNIX3-PATFM16128PR = 16晶片
OMNIX3-PATFM32128PR = 32晶片
|
OMNIX3-PATFM64128PR = 64晶片
|
-
|
|
接收晶片数量
|
OMNIX3-PATFM1664PR = 64接收晶片
OMNIX3-PATFM16128PR = 128接收晶片
OMNIX3-PATFM32128PR = 128接收晶片
|
OMNIX3-PATFM64128PR = 128晶片
|
-
|
|
聚焦法则的数量
|
高达1024
|
-
|
|
发射的延迟范围
|
0 µs ～ 10 µs，增量为2.5 ns。
|
0 µs ～ 10 µs，增量为5 ns。
|
-
|
|
接收的延迟范围
|
0 µs ～ 6.4 µs，增量为2.5 ns。
|
-
|
