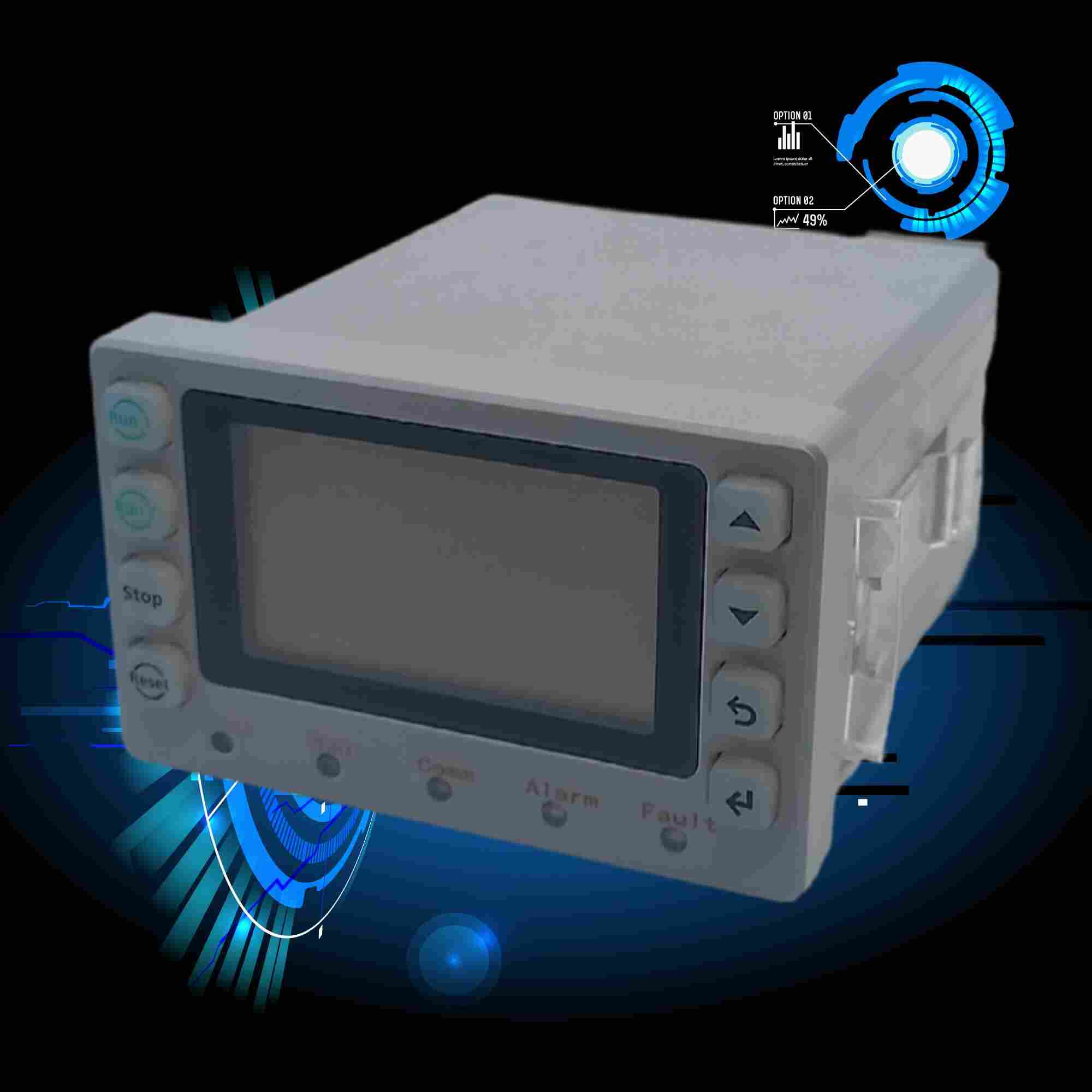

PDM-810MR-DSC分体式智能马达保护器江苏舜-2022已更新
来源：江苏舜高智能科技有限公司
发布时间：2022-10-24 10:38:17
PDM-810MR-DSC分体式智能马达保护器产品介绍
低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
系列电动机智能保护器系统。是我公司在生产过程中积累现场各方经验与单片机高科技的结晶，核心部分采用国外弄的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点，可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护，具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有RS-485远程通讯接口，支持MODBUS-RTU协议和模拟量4-20MA输出功能，方便了和LC、DCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。
PDM-810MR-DSC分体式智能马达保护器功能特点
1、实时监测电机回路电流、电压情况。
2、实时监测电机的运行状态。
3、根据电流、电压情况，实现过载、断相等保护。
4、简化MCC设计。（可集成电流表、电压表、变送器等二次元件）
PDM-810MR-DSC分体式智能马达保护器技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
PDM-810MR-DSC分体式智能马达保护器行业背景
温度继电器和温度开关温度继电器是采用双金属片制成的盘式继电器，具有结构简单、动作可靠、保护范围广等优点。但它动作缓慢、返回时间长、以上的三角形接法电机不宜使用。目前在电风扇、电冰箱、空调压缩机等方面大量使用的是双金属片制成的动断触点式温度开关。温度继电器与热继电器不同。温度继电器是装在电机内部靠温度变化使其动作的，而热继电器是装在动力线上靠电流热效应动作的。电子式电机保护控制装置随着现代电子技术的迅速发展，电子式保护控制装置应运而生。目前已由晶体管发展到集成电路、单片机和数字信号处理器。这类电子式保护控制装置从功能上一般分为断相保护、综合保护多功能保护、温度保护、智能保护、微机监测保护控制和集中监测保护控制等。
江苏舜高智能*研发生产PDM-810MR-DSC分体式智能马达保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
