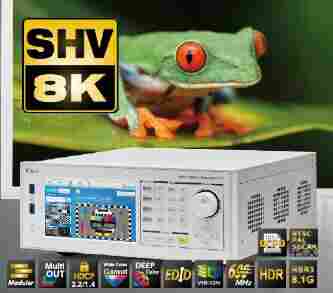

Chroma 2238视频信号图形产生器

来源：湖南必凯智能科技有限公司
发布时间：2019-01-27 22:30:03

Chroma 2238视频信号图形产生器产品介绍
主要特色：
模组化介面设计，高可搭载4片信号模组，同时输出4种不同解析度与测试图形

独立绘图核心设计，8K高清图像切换时间快可小于200毫秒

7吋电容式触控萤幕，人性化图形UI介面
支援 BMP 格式图形档案输出
USB 3.0 资料存取及控制介面
支援Gigabit Ethernet高速网路通讯控制介面
HDMI 2.0b 信号模组 (选配)
- 支援8K x 4K 60/50Hz 输出 (4Port)
- 支援4K x 2K 60/50Hz 输出 (1Port)
- 点频率支援至600MHz (6Gbps TMDS rate)
- 支援RGB 4:4:4/YCbCr 4:4:4 or 4:2:2 or 4:2:0
- HDCP 2.2/1.4 自动切换功能
- 支援广色域色彩空间(Wide Color Gamut)
- HDR高动态范围影像 (High Dynamic Range) 测试功能 HDR Info & Metadata/EOTF/ Wide Color Gamut)
- SCDC 状态与控制数据通道 (Status & Control Data Channel) 资讯读取功能
DisplayPort 1.4 信号模组 (选配)
- 支援8K x 4K 60 Hz 输出 (2 Port)
- 支援8K x 4K 30 Hz 输出 (1 Port)
- 频宽速度高可达32.4 Gbps (HBR3)
- HDCP 2.2/1.3 自动切换功能
- DPCD (Display Port Configuration Data) 读取功能
- MST (Multi-Stream Transport) 测试功能

支援8K高清解析度检测应用

提供8K高清解析度測試支援(7680x4320/8192x4320)，系統採模組化設計，單一模組即可完整支援8K@30/60Hz 解析度規格(HDMI Display Port 介面)。高可同時搭載四片模組，使用者可依據檢測應用，選擇合適的組合方案。

support 8K

模组同步输出(Multi-Out)功能

独立绘图核心模组设计
多可于四个模组同时输出不同时序(Timing) 与测试图形 (Pattern)

Gigabit Ethernet 通讯介面 / USB 3.0

具备Gigabit Ethernet 高速网路通讯介面，工业自动化4.0实现可能
可透过内部网路进行各项功能设定与数据上传/下载
独立IP与序号设计，方便产能与效率管控
USB 3.0 高速资料传输介面，频宽达5Gbps

即时图形预览功能／大尺寸触控萤幕

图形于触控萤幕即时显示，所见即所得
测试图形ICON化编辑介面，使用者可于触控萤幕上直接编辑与制作测试图形
7吋触控式萤幕，解析度高达1024 x 600
直觉易使用的操作手势，流畅的操作体验

图形化人机介面

容易操作的图形化人机介面
简单明了的 Timing/Pattern 参数设定方式
即时输出图形编辑／预览功能
完整的Program编辑功能，满足使用者多样化的测试需求

全方位测试图像与功能支援

支援业界显示器检测所需几何图形 (Color Bar、Grayscale、Dot等)、 8K点阵格式图(BMP)与各式检测功能
HDCP 測試功能，支援1.3/1.4或是2.2版本
HDR 测试功能，可自由设定欲传送之HDR Metadata

面板说明

A223800 12G-SDI Signal Module

A223801 DisplayPort Signal Module

A223802 HDMI Signal Module

A223803 Analog Signal Module

A223804 USB-C Signal Module

A223806 DVI Signal Module
