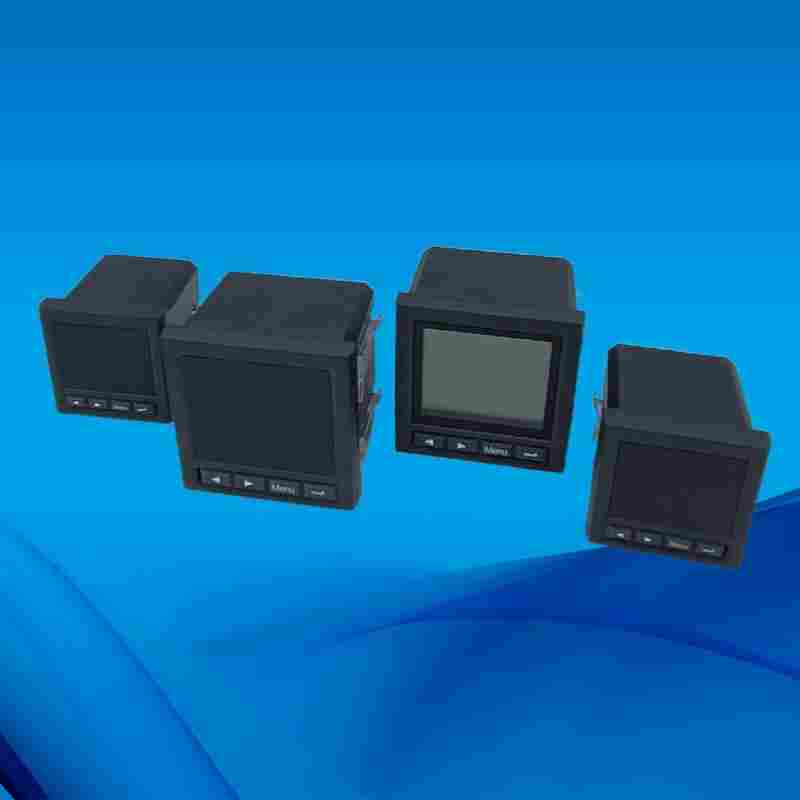

PZ96L-E4三相数字式多功能测控电表产品介绍
PZ96L-E4
多功能三相电压、三相电流、有功电度、无功电度表它采用三排LED显示方式,对所测量的三相电流、三相电压、有功电能、无功电能进行分页显示,同时具备2路电能脉冲的输出，可编程的设置键盘可实现对仪表参数的全部设置.作为多功能电力仪表的一个扩展产品，广泛应用于各种配电、计量和各种电量采集和传输系统中，具较高的性能价格比。
PZ96L-E4三相数字式多功能测控电表功能特点
可测量三相相/线电压、三相电流、零序电流、三相有功/无功/视在/功率因数、有功/无功/视在/功率因数、频率、电流不平衡等三十余项基本电参量
电能计量
谐波测量（电压/电流畸变率，谐波含有率2nd~31st）
需量统计（电流，有功功率，无功功率，视在功率）
标配1路RS485通讯接口，Modbus协议
标配2路有源开关量输入，可扩展2路继电器输出
可扩展事件记录
可扩展复费率电能和历史电能统计
扩展后可达6路开关量输入和4路继电器输出或14路开关量输入和2路继电器输出
PZ96L-E4三相数字式多功能测控电表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
我方对本设备生产的全过程严格按质量保证体系执行。在质量保证期内，由于我方责任需要修理、更换有缺陷的设备导致合同货物停运时，质量保证期自我方消除该缺陷后重新计算，由此产生的所有损失(包括但不限于由设备质量原因引起的相关检测、实验、*咨询、运输、安装等费用)由我方承担。如在质量保证期内发现合同货物部件出现缺陷但不影响合同货物的正常运行，经维修或更换后的部件的质量保证期重新计算。质量保证期的届满不能视为我方对合同货物中存在的可能引起合同货物损坏的潜在性缺陷所负责任的解除。合同货物寿命期内，合同货物出现潜在性缺陷时，买方有权要求我方按成本价对有缺陷的合同货物和同一批次的合同货物予以及时修理或更换。
江苏舜高智能*研发生产PZ96L-E4三相数字式多功能测控电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
