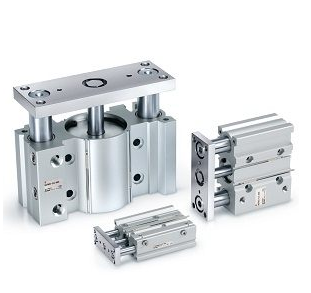

MGPM25-20Z SMC薄型气缸

MGPM25-20Z  SMC薄型气缸

MGP-Z 系列 带导杆薄型气缸

由于导杆缩短、端板厚度变更，重量*多削减24%

实现节省空间

  由于导杆*多缩短22 mm，削减了气缸安装时避让孔的加工量

圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安装

轴承的种类 M 滑动轴承

缸径 25 缸径 25mm

通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)

气缸行程 20 气缸行程 20mm

行程调整标记 - 无

磁性开关型号 - 无磁性开关(内置磁环)

磁性开关个数 - 2个 或 无

订制规格 - 标准

配管口径 1/8

*使用压力 1.0 MPa

保证耐压力 1.5 MPa

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～500 mm/s

无杆侧缸盖材质 铝合金

缸筒材质 铝合金

活塞杆材质 不锈钢

活塞材质 铝合金

缓冲垫材质 聚氨酯

形式 气压式

动作方式 单杆双作用

内置磁环 内置磁环

安装方式 基本型

缓冲形式 垫缓冲

低使用压力 0.1 MPa

SMC薄型气缸是利用撞击作用或转动作用产生的空气动使其运动或作功，气动就是以压缩空气为动力源，带动机械完成伸缩

或旋转动作。因为是利用空气具有压缩性的特点，吸入空气压缩储存,空t便像弹簧-样具有了弹力，然后用控制元件控制期

向，带动执行元件的旋转与伸缩。从大气中吸入空气就会排出到大气中，不会产生任何化学反应,也不会消耗污染空气的任何成

分，外气体的粘性较液体要小，以说流动速度快,也很环保。
