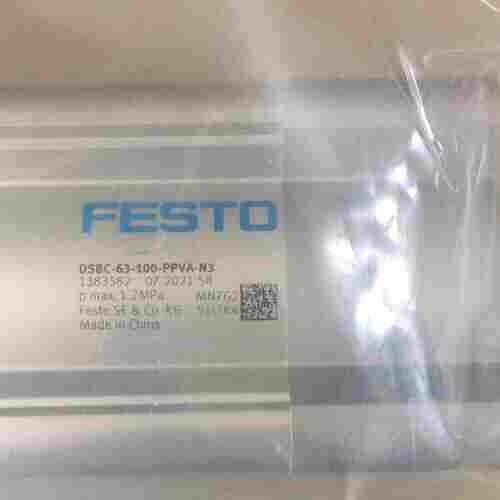

详细介绍DSBC-63-100-C-PPVA FESTO型材气缸

详细介绍DSBC-63-100-C-PPVA FESTO型材气缸

参数概览:

Static holding force of clamping unit 2000 N

Axial backlash clamping unit 0.8 mm

环境温度 -40 °C ... 150 °C

端位的冲击能量 0.4 J ... 1.3 J

缓冲长度 0 mm ... 22 mm

抗扭转防护的*扭矩 1.5 Nm

夹紧装置释放压力 0.3 MPa

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

标准型材气缸，符合ISO 15552 标准，活塞杆上带有夹紧单元。多种安装选项。

如果没有按照要求采取其他措施，则该产品不适合作为控制系统中与安全相关的组件。

在每个任意位置上夹紧活塞杆

在有负载改变、工作压力波动或泄漏时也能长时间夹紧活塞杆

符合 ISO 15552 的固定孔图

夹紧装置释放压力 3 bar

工作模式终端位置锁定 通过阻挡气缸正联锁

通过压缩空气进行释放

终端位置锁定的静态夹持力 2000 N

轴向间隙终端位置锁定 1.5 mm

解锁压力 ≥0.15 MPa

正锁定终端位置，作为掉落保护。活塞杆锁定在终端位置，以防出现压降

• 任一端或两端用在安全相关的应用场合时需要采用额外措施；例如，在欧洲，就必须遵守欧盟机械指令所列出的标准。

如果没有额外措施，本产品就不适用于控制系统中与安全相关的部分。

波纹管可保护活塞杆、密封件和轴承免受各种介质的影响，这对这些组件的使用寿命有积极的影响。

波纹管组件是无泄漏系统。要防止吸入不需要的介质，管式排气和进气必须通过连接部分处的压力补偿孔 [1]
