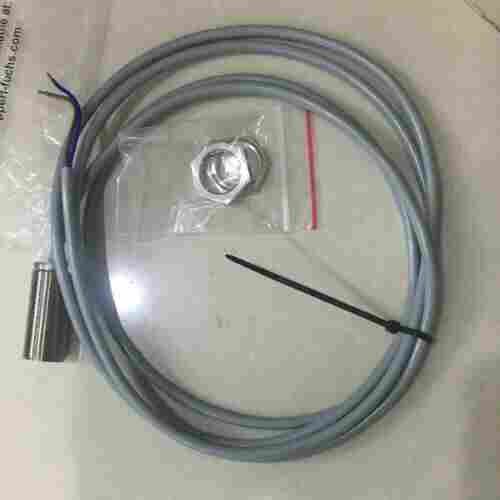

应用参数P+F电感式传感器NBB5-F9-E2

应用参数P+F电感式传感器NBB5-F9-E2

产品型号：

V1-G-BK

NJ8-18GK-N-150-10M

NBN8-12GM50-A2-V1

NBB15-30GM50-A2-V1

OBR25M-R200-2EP-IO-V15-L

RLK28-8-H-2000-IR-Z/31/116

NBB8-18GM60-A2-V1

NBN8-12GM50-A2-V1

NBB15-30GM50-A2-V1

NBB20-U1-UU

OBR25M-R200-2EP-IO-V15-L

NJ8-18GK-N-150-10M

ENA58PL-S10CA5-1213B17-RH2

RHI90N-0HAK1R61N-01024

RHI90N-0HAK1R61N-02048

NBB5-18GM50-E2

功能简介:

变面积型电感传感器：这种传感器的铁芯和衔铁之间的相对覆盖面积(即磁通截面)随被测量的变化而改变,从而改变磁阻(图2)。它的灵敏度为常数，线性度也很好。

电感式传感器主要用于位移测量和可以转换成位移变化的机械量(如力、张力、压力、压差、加速度、振动、应变、流量、厚度、液位、比重、转矩等)的测量。常用电感式传感器有变间隙型、变面积型和螺管插铁型。在实际应用中，这三种传感器多制成差动式，以便提高线性度和减小电磁吸力所造成的附加误差。

工作电压 10 ... 30 V DC

开关频率 0 ... 500 Hz

迟滞 类型 5 %

反极性保护 反极性保护

短路保护 脉冲式

电压降 ≤ 3 V

工作电流 0 ... 150 mA

断态电流 0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时

螺管插铁型电感传感器：它由螺管线圈和与被测物体相连的柱型衔铁构成。其工作原理基于线圈磁力线泄漏路径上磁阻的变化。衔铁随被测物体移动时改变了线圈的电感量。这种传感器的量程大，灵敏度低，结构简单，便于制作。

由铁心和线圈构成的将直线或角位移的变化转换为线圈电感量变化的传感器，又称电感式位移传感器。这种传感器的线圈匝数和材料导磁系数都是一定的，其电感量的变化是由于位移输入量导致线圈磁路的几何尺寸变化而引起的。当把线圈接入测量电路并接通激励电源时，就可获得正比于位移输入量的电压或电流输出。电感式传感器的特点是:①无活动触点、可靠度高、寿命长;②分辨率高;③灵敏度高;④线性度高、重复性好;⑤测量范围宽(测量范围大时分辨率低);⑥无输入时有零位输出电压，引起测量误差;⑦对激励电源的频率和幅值稳定性要求较高;⑧不适用于高频动态测量。

变间隙型电感传感器：这种传感器的气隙δ随被测量的变化而改变,从而改变磁阻(图1)。它的灵敏度和非线性都随气隙的增大而减小，因此常常要考虑两者兼顾。δ一般取在0.1~0.5毫米之间。

应用参数P+F电感式传感器NBB5-F9-E2
