产品简介：

德国施克SICK光电传感器GL10-P1211

订货号：1065885

产品特点：

工作原理 镜反射式光电传感器

工作原理详细信息 双透镜

尺寸(宽 x 高 x 深) 20 mm x 50 mm x 39 mm

外壳形状（光束出口） 方形

大开关距离 0.08 m ... 15 m 1)

0.08 m ... 12 m 2)

感应距离 0.15 m ... 12 m 1)

0.15 m ... 10 m 2)

光源种类 可见红光

光源 PinPoint-LED 3)

光点尺寸（距离） Ø 58 mm (5 m)

轴长 625 nm

设置 电位计，270°

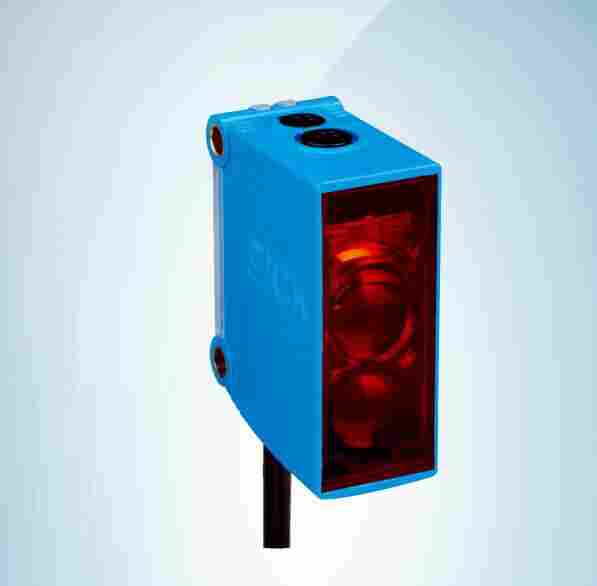

产品图片：

机械/电子参数：

供电电压 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss

2)

电流消耗 20 mA

开关量输出 PNP

开关类型 明/暗切换

开关类型可选 可通过明通/暗通开关选择

输出电流 Imax. ≤ 100 mA

响应时间 ≤ 500 µs 3)

开关频率 1,000 Hz 4)

连接类型 电缆，3 芯, 2 m 5)

导线材料 PVC

导线横截面 0.14 mm²

保护电路 A 6)

B 7)

C 8)

D 9)

防护等级 III

重量 90 g

偏光滤镜 ✔

外壳材料 塑料, ABS/PMMA

外壳防护等级 IP67

电磁兼容性（EMC） EN 60947-5-2

运行环境温度 –30 °C ... +60 °C

仓库环境温度 –40 °C ... +70 °C
